SLM925/MEIGLINK/美格智能/智能模组

发布日期:2023-10-25 10:47 浏览次数:

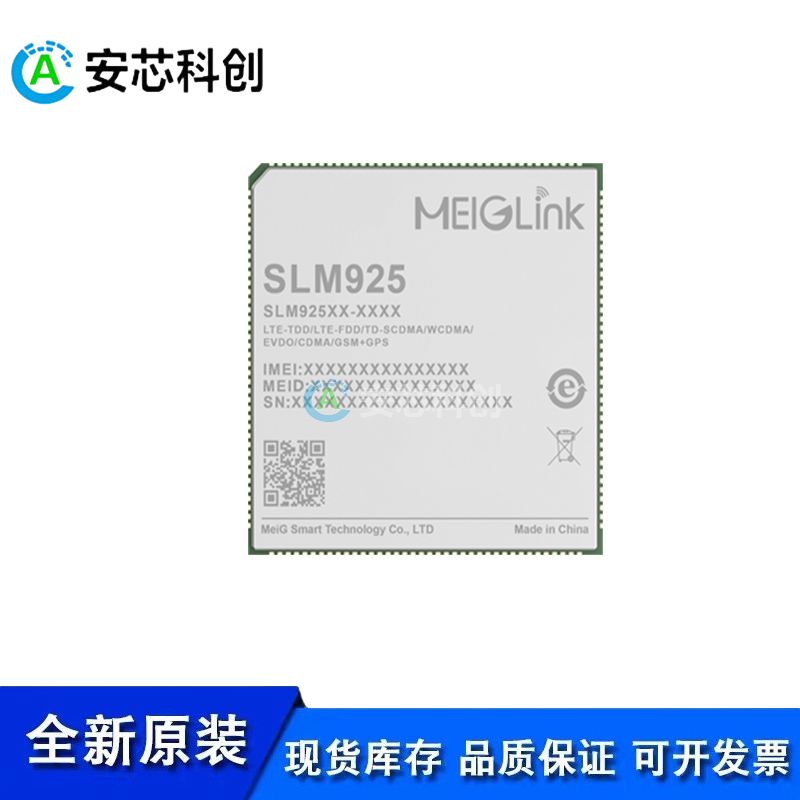

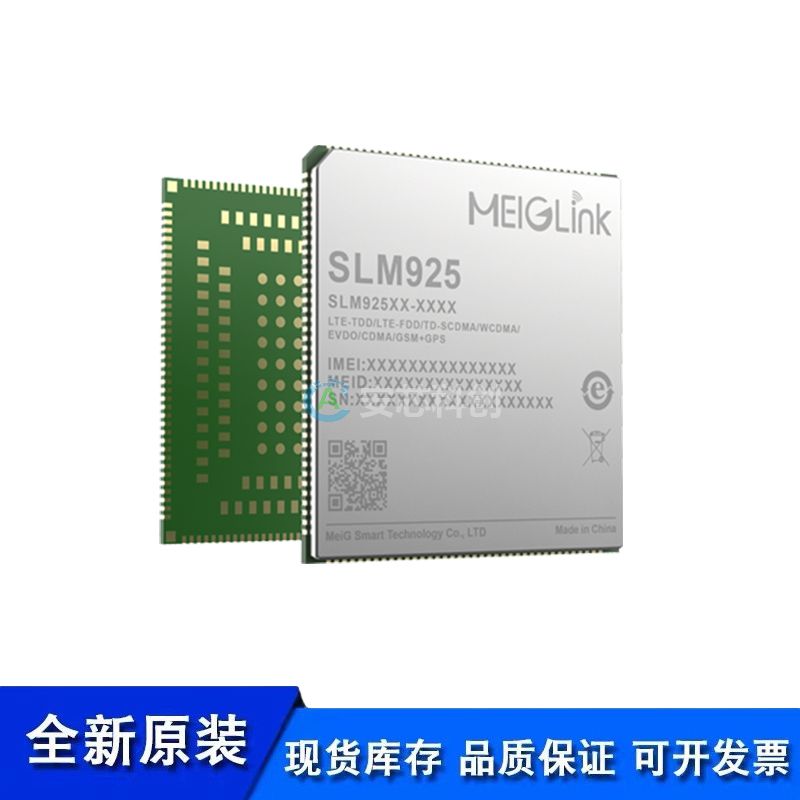

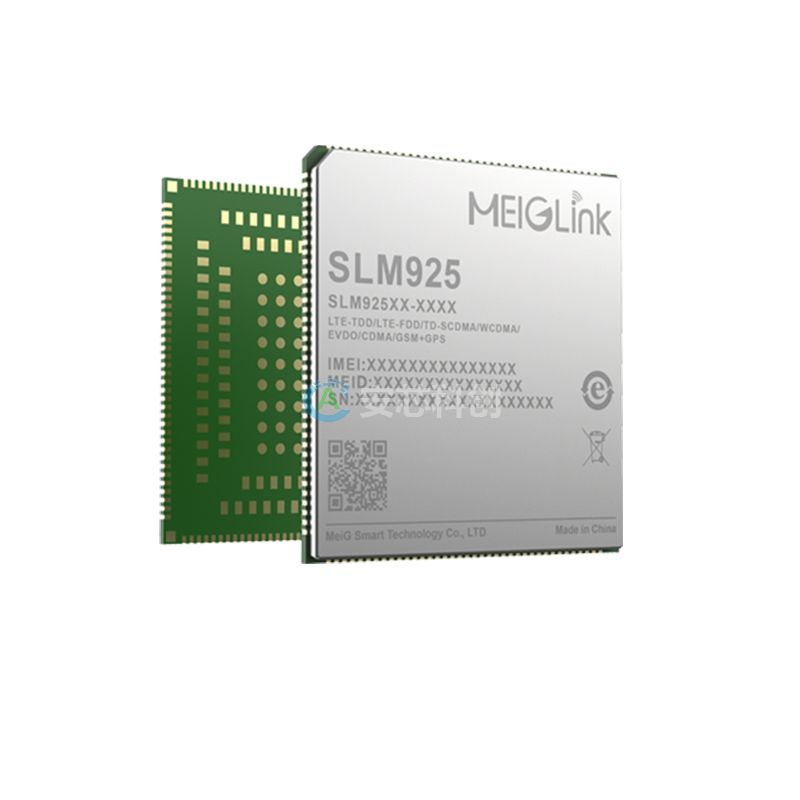

SLM925/MEIGLINK/美格智能/智能模组

  产品概述

  美格智能SLM925系列核心板,采用高通骁龙600系列QCM6125,该CPU采用11nm FinFET制程,内置64bit ARM、8核 Kryo(4*A73 2.0GHz & 4*A53 1.8GHz),支持 Decode/encode 最高 4K@30fps,H.265,搭载Android 10操作系统,支持板卡内存为32GB+2GB(64GB+4GB、128GB+6GB 等),支持LTE Cat.6和2*20MHz的载波聚合,最大下行速率可达300Mbps,支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式,集成了GNSS和2.4&5G Wi-Fi的宽带智能无线通信模组。

  SLM925系列模组,目前包含了以下区域的子型号:SLM925-C、SLM925-E、SLM925-A*、SLM925-LA*、SLM925-J*、SLM925-AU*、SNM925。

  SLM925系列模组集成了丰富的功能接口,包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口等等;可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT和GPS功能;产品支持双 1600W的3D摄像或景深拍照,可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

  主要优势:

  ● 支持LTE Cat.6和2x20MHz载波聚合,最大下行速率可达300Mbps

  ● 各网络制式的全面覆盖

  ● 支持双屏异显和双触摸控制,支持到1920*1200@60fps

  ● 支持双路ISP(16+16MP),最高可支持 4 路摄像头

  ● 集成多星座GNSS接收机,满足不同环境下快速、精准定位的需求

  ● 支持4K@30fps视频的录制和播放

  基本属性:

  产品型号:智能模组SLM925

  操作系统:Android 10.0

  存储:32GB UFS + 4GB LPDDR4x(默认)

  64GB UFS + 4GB LPDDR4x (可选)

  128GB UFS + 6GB LPDDR4x (可选)

  工作温度:-25°C ~ +75°C

  存储温度:-40°C ~ +90°C

  工作电压:3.5V~4.35V(典型值:3.8V)

  尺寸(mm):43.0 x 44.0 x 2.85mm

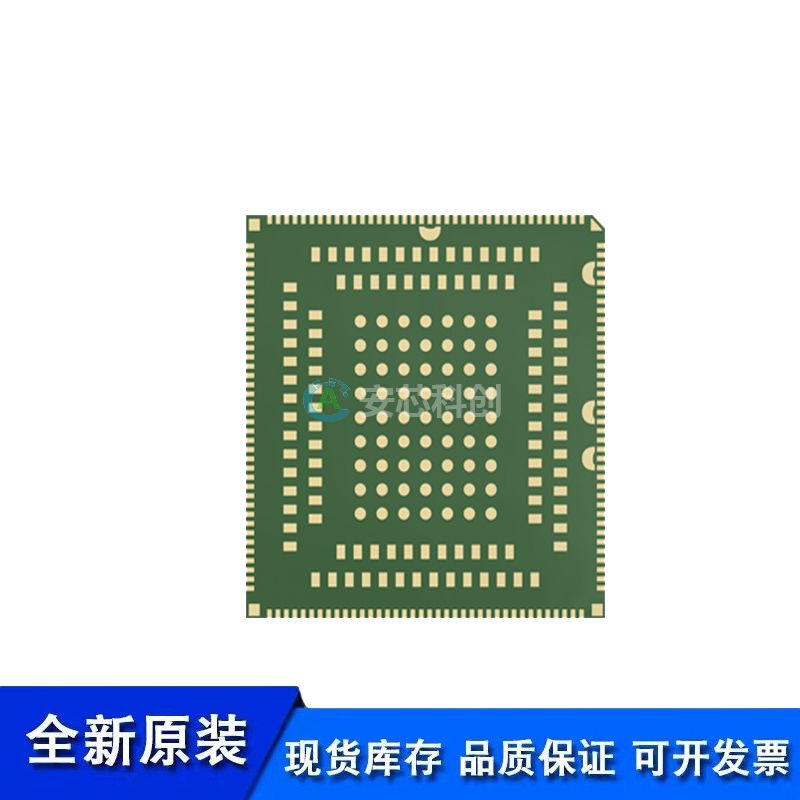

  封装特性:LCC+LGA封装

  重量:约13.0g

  认证:CCC(中国)*

  特性:

  WLAN:2.4G/5G, 802.11 a/b/g/n/ac

  蓝牙:BT2.1+EDR/3.0/4.1 LE/5.x BLE

  GNSS:GPS/GLONASS/BeiDou

  LTE Cat.6,支持 2x20MHz 载波聚合,支持分集接收天线,下行支持MIMO 2×2,支持3GPP E-UTRA Release 12

  带宽:1.4/3/5/10/15/20MHz

  支持双屏异显、支持双卡双待,通过USB进行固件更新

  USB接口:

  USB 3.0*1,符合USB 3.0/2.0 规范,支持USB OTG

  I2C接口:5组

  (U)SIM接口:2组(1.8V/2.95V)

  UART接口:3组(支持硬件流控,最高速率达4Mbps)

  SD卡接口:1组(支持 SD 3.0, 4-bit SDIO)

  PWRKEY :1.8V,内部上拉

  SPI接口:2组(1 组可以复用为 UART ;1组可以复用为 I2S,I2S 支持 Tx 和 Rx)

  ADC接口:2组

  GPIO接口:19组

  马达驱动接口:1组

  Flashlight接口:2路

  LED指示接口:4组

  天线接口:主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口

  音频和视频:

  支持VoLTE 超高清语音通话,以及SRVCC/CSFB语音回落技术24-bit/192kHz 高保真音乐回放

  视频编解码:4K@60fps

  Wi-Fi 视频: 编解码最高1080P@30fps

  接口:

  摄像头接口:3路4-lane MIPI_CSI,最高速率2.1Gbps/Lane,支持3或4组摄像头,通过双ISP,可以最大支持24M像素拍照

  触摸屏接口:电容式触摸屏

  音频接口:

  模拟音频:扬声器、听筒、耳机、3 组麦克风,支持1组降噪麦克风

  LCM接口:1 x 4-lane MIPI_DSI + 1 x Display Port 1920x1200@60fps + 1920x1200@60fps

  数据特性:

  LTE Cat.6 FDD: 最大300Mbps (DL)/50Mbps (UL)

  LTE Cat.6 TDD:最大265Mbps (DL)/35Mbps (UL)

  UMTS:

  DC-USDPA: 最大42Mbps (DL)

  DC-HSUPA:最大11.2Mbps (UL)

  WCDMA: 最大384Kbps (DL/UL)

  TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)

  CDMA2000:

  EVDO: 最大3.1Mbps (DL)/1.8Mbps (UL)

  1X Advanced:最大307.2Kbps (DL/UL)

  GPRS: 最大107Kbps (DL)/85.6Kbps (UL)

  EDGE:最大296Kbps (DL)/236.8Kbps (UL)

  电气参数:

  供电电压:3.55V~4.4V,典型值3.8V

  功耗:70uA @关机3.6mA@睡眠模式,典型值

  Band(MHz):

  中国/印度

  SLM925-C:

  LTE-FDD:B1/B3/B5/B8

  LTE-TDD:B34/B38/B39/B40/B41

  TD-SCDMA:B34/B39

  WCDMA:B1/B8

  EVDO/CDMA:BC0

  GSM:900/1800MHz

  欧洲、中东、非洲/韩国/泰国

  SLM925-E:

  LTE-FDD:B1/B3/B5/B7/B8/B20

  LTE-TDD:B38/B40/B41

  WCDMA:B1/B5/B8

  GSM:850/900/1800MHz

  北美

  SLM925-A*:

  LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26

  LTE TDD: B41

  WCDMA:B1/B2/B4/B5

  GSM: 850/1900MHz

  澳大利亚/台湾/巴西

  SLM925-AU*:

  LTE-FDD:B1/B3/B5/B7/B8/B28

  LTE-TDD:B40

  WCDMA:B1/B5/B8

  GSM: 850/900/1800/1900MHz

  日本

  SLM925-J*:

  LTE-FDD:B1/B3/B8/B18/B19/B26

  LTE-TDD:B41

  WCDMA: B1/B6/B8/B19

  拉丁美洲

  SLM925-LA*:

  LTE-FDD:B2/B4/B5/B7/B8/B28

  LTE-TDD:B40

  WCDMA: B2/B5/B8

  GSM: 850/900/1900MHz

  全球

  SNM925:

  仅支持Wi-Fi & BT
