　　产品概述

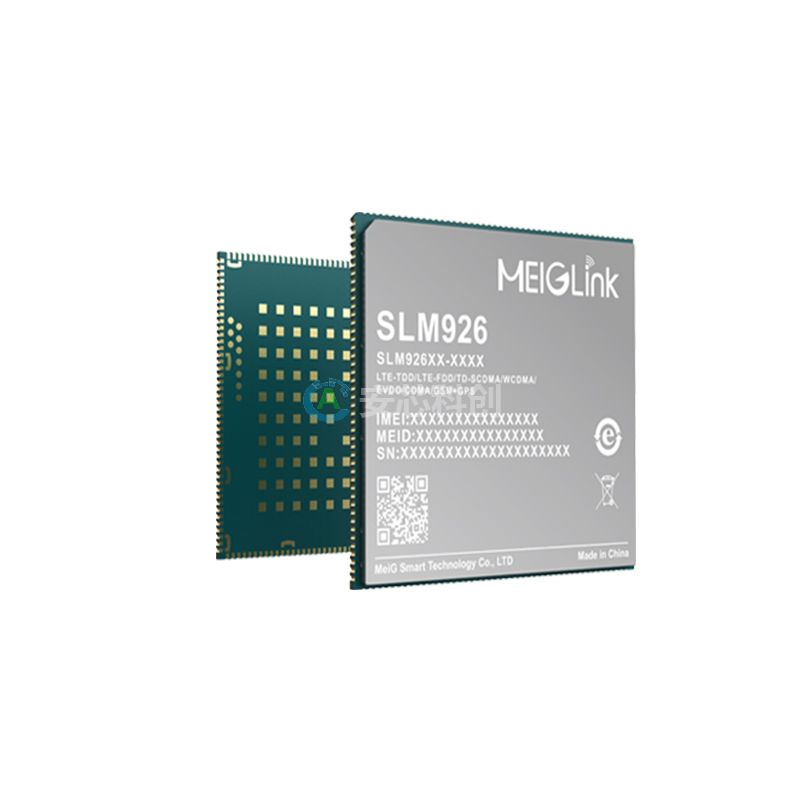

　　美格智能SLM926系列模组，采用高通骁龙400系列的QCM4290(SM6115)，该CPU采用11nm FinFET制程，内置64bit ARM、4*A73 2.0GHz+4*A53 1.8GHz，支持 Decode/encode 最高 1080P@60fps、H.265，支持FHD+屏幕分辨率，支持三路ISP摄像头，搭载Android 12操作系统，支持板卡内存为3GB+32GB(2GB+16GB、4GB+64GB)，支持LTE Cat.6，最大下行速率可达300Mbps，最大上行速率可达 50Mbps。支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式，集成了L1+L5双频GNSS、2.4&5G Wi-Fi以及BT5.1。

　　SLM926系列模组，包含以下区域的子型号：SLM926-C、SLM926-E、SLM926-A*、SLM926-LA*、SLM926-J*、SLM926-AU*、SNM926。

　　SLM926可提供语音、短信、通讯簿、2.4G/5G Wi-Fi、BT和GPS功能;产品支持双1300W的3D摄像或景深拍照，可广泛应用于视频记录仪、智能 POS 收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终 端、无人机等产品。

　　主要优势：

　　● 支持LTE Cat.6和2x20MHz载波聚合最大下行速率可达300Mbps

　　● 各网络制式的全面覆盖

　　● 支持主屏最高支持FHD+(2520*1080)60fps

　　● 支持三ISP，支持三摄和双摄

　　● 支持L1+L5双频GNSS，满足不同环境下快速、精准定位的需求

　　● 支持1080P@60fps视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM926

　　操作系统：Android 12.0

　　存储：32GB eMMC+3GB LPDDR4 (默认)

　　16GB eMMC+2GB LPDDR4 (可选)

　　64GB eMMC+4GB LPDDR4 (可选)

　　工作温度：-25°C ~ +75°C

　　存储温度：-40°C ~ +90°C

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　尺寸(mm)：41.0 x 45.5 x 3.0mm

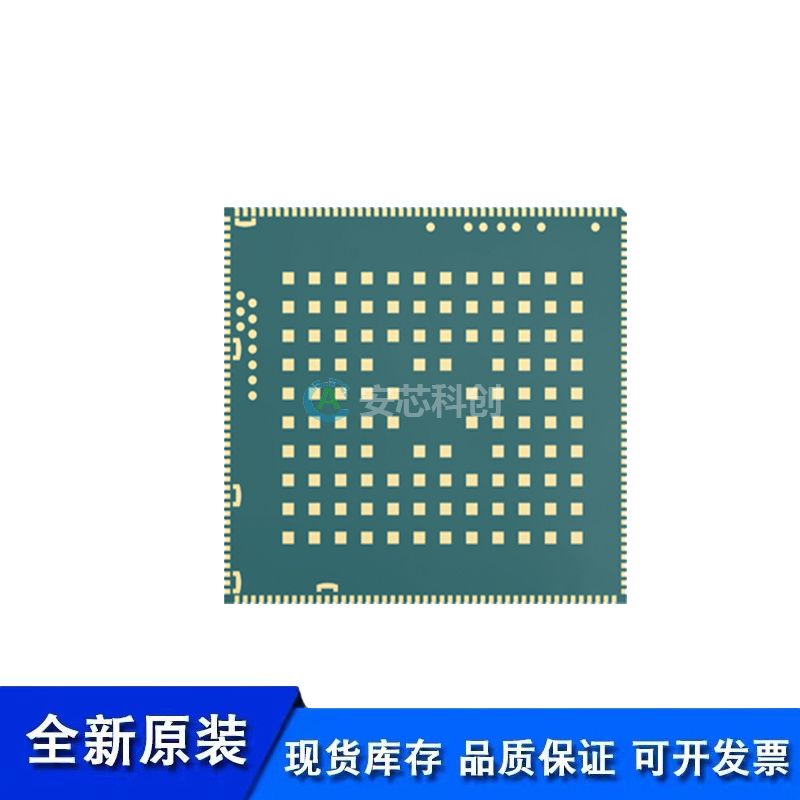

　　封装特性：LCC+LGA封装

　　重量：约13.0g

　　认证:CCC(中国)*

　　特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/4.2 BLE，BT5.1

　　GNSS：GPS/GLONASS/BeiDou

　　LTE Cat.4，LTE Cat.6，支持2x20MHz 载波聚合，支持分集接收天线，下行支持MIMO 2×2

　　带宽：1.4/3/5/10/15/20MHz

　　内置充电芯片和电量计, 支持双卡双待，通过USB进行固件更新

　　USB接口：

　　符合USB 3.0规范，支持USB OTG

　　I2C接口：5组

　　(U)SIM接口：2组(1.8V/2.95V)

　　UART接口：3组(支持硬件流控，最高速率达4Mbps)

　　SD卡接口：1组(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY ：1.8V，内部上拉

　　SPI接口：2组(1 组可以复用为 UART ;1组可以复用为 I2S，I2S 支持 Tx 和 Rx)

　　ADC接口：2组

　　GPIO接口：19组

　　马达驱动接口：1组

　　Flashlight接口：2路

　　LED指示接口：4组

　　天线接口：主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口

　　音频和视频:

　　支持VoLTE 超高清语音通话，以及SRVCC/CSFB语音回落技术24-bit/192kHz 高保真音乐回放

　　视频编解码:1080P @60fps

　　Wi-Fi 视频: 编解码最高1080P @60fps

　　接口:

　　摄像头接口：3*ISP 主 Camera：4-lane MIPI_CSI; 辅 Camera：4-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;(13+13+5MP), (25+5MP), (13+13MP) @30fps or (16+16MP)@ 24fps

　　触摸屏接口：电容式触摸屏

　　音频接口:

　　模拟音频：扬声器、听筒、耳机、3组麦克风，支持1组降噪麦克风

　　显示接口：4-lane MIPI_DSI，FHD+(2520*1080) @60fps

　　数据特性:

　　LTE Cat.4 FDD: 最大300Mbps (DL)/50Mbps (UL)

　　LTE Cat.4 TDD:最大265Mbps (DL)/35Mbps (UL)

　　UMTS:

　　DC-USDPA: 最大42Mbps (DL)

　　DC-HSUPA:最大5.76Mbps (UL)

　　WCDMA: 最大384Kbps (DL/UL)

　　TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)

　　CDMA2000:

　　EVDO: 最大3.1Mbps (DL)/1.8Mbps (UL)

　　1X Advanced:最大307.2Kbps (DL/UL)

　　GPRS: 最大107Kbps (DL)/85.6Kbps (UL)

　　EDGE:最大236.8Kbps (DL)/236.8Kbps (UL)

　　电气参数：

　　供电电压：3.55V~4.4V，典型值3.8V

　　Band(MHz)：

　　中国/印度

　　SLM926-C:

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　TD-SCDMA:B34/B39

　　WCDMA:B1/B8

　　EVDO/CDMA:BC0

　　GSM:900/1800MHz

　　欧洲/中东/非洲/韩国/泰国

　　SLM926-E:

　　LTE-FDD:B1/B3/B5/B7/B8/B20/B28

　　LTE-TDD:B38/B40/B41

　　WCDMA:B1/B5/B8

　　GSM:850/900/1800MHz

　　北美

　　SLM926-A*:

　　LTE-FDD:B2/B4/B5/B7/B12/B13/B17/B25/B26/B66

　　WCDMA:B2/B4/B5/B8

　　GSM: 850/1900MHz

　　澳大利亚/台湾/巴西

　　SLM926-AU*:

　　LTE-FDD:B1/B3/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM: 850/900/1800MHz

　　日本

　　SLM926-J*:

　　LTE-FDD:B1/B3/B8/B18/B19/B26

　　LTE-TDD:B41

　　WCDMA: B1/B6/B8/B19

　　拉丁美洲

　　SLM926-LA*:

　　LTE-FDD:B2/B4/B5/B7/B8/B25/B28/B66

　　LTE-TDD:B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球

　　SNM926:

　　仅支持Wi-Fi & BT
