　　产品概述

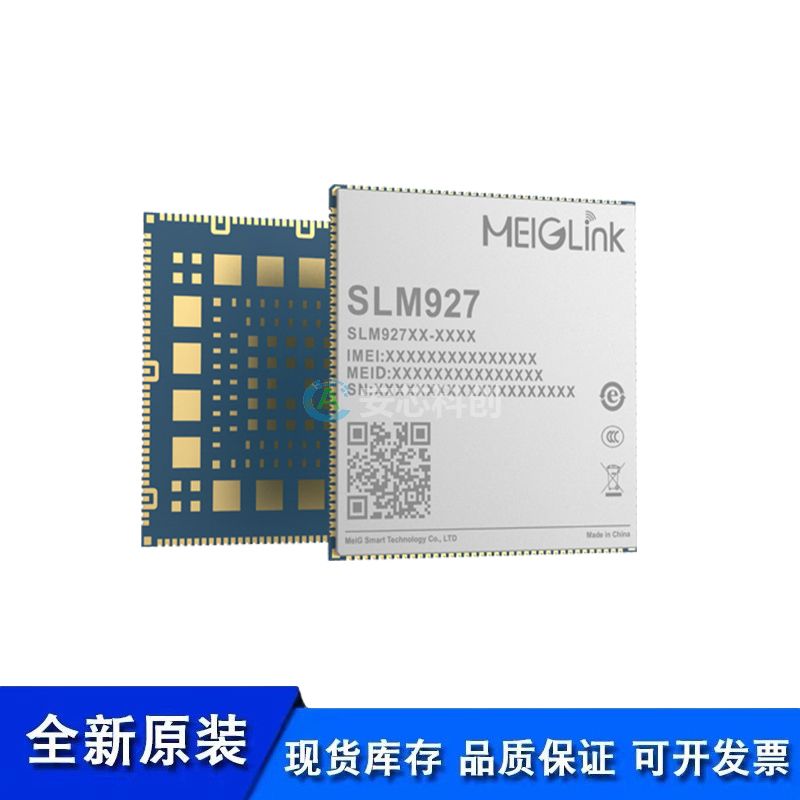

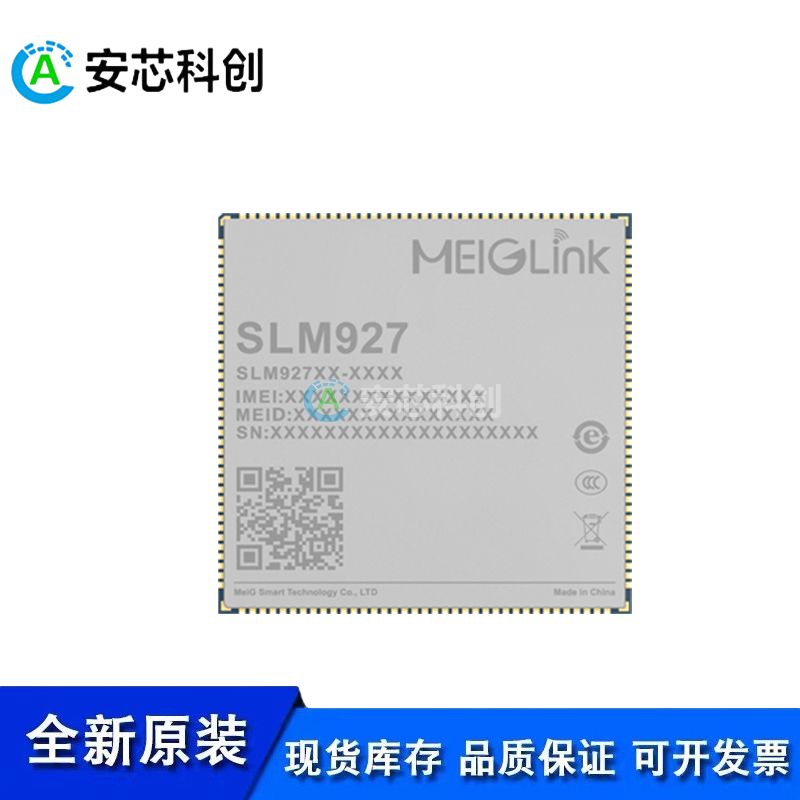

　　SLM927系列模组，采用高通骁龙600系列SM6225，该CPU采用6nm 制程，内置64bit ARM、8 核CPU(4 x A73 2.4GHz&4 x A53 1.9GHz)，支持Decode/encode 最高1080p@60fps，支持H.265/H.264 编码;搭载Android 13操作系统;支持板卡内存为64GB+4GB(32GB+3GB、128GB+8GB)。模组支持LTE CAT.4，支持TD-LTE/FDD-LTE/WCDMA/GSM多种网络制式并集成了BT，GNSS和WIFI等功能。

　　SLM927系列模组，目前包含了以下区域的子型号：SLM927-CN、SLM927-EAU、SLM927-NA、SLM927-JP、SNM927。SLM927 系列模组集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口等等;可提供语音、短信、通讯簿、2.4G/5G WiFi、BT和GPS功能;产品可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● LTE 各网络制式的全面覆盖

　　● WIFI 支持ax ready

　　● 分辨率支持FHD+(1080x2520)@60Hz / 90Hz

　　● 支持三路ISP(13+13+5MP)，可支持3 路摄像头

　　● 集成GPS 定位，满足不同环境下快速、精准定位的需求

　　● 支持1080p @60fps 视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM927

　　操作系统：Android 13.0

　　存储：64GB + 4GB uMCP(LPDDR4x) (默认)

　　32GB + 3GB uMCP(LPDDR4x) (可选)

　　128GB + 8GB uMCP(LPDDR4x) (可选)

　　工作温度：-35°C ~ +75°C

　　存储温度：-40°C ~ +90°C

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　尺寸(mm)：41.0mm × 41.0mm × 2.6mm

　　封装特性：LCC+LGA封装

　　重量：约13.0g

　　认证:CCC*

　　突出特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac/ax ready

　　蓝牙：BT5.1

　　GNSS：GPS/GLONASS/BeiDou

　　支持双卡双待

　　通过USB进行固件更新

　　USB接口：

　　USB 3.0*1Gen2，符合 USB 3.0/2.0 规范，支持 USB OTG

　　其他接口：

　　I2C接口：6组

　　(U)SIM接口：2组(1.8V/2.95V)

　　UART接口：3组(支持硬件流控，最高速率达4Mbps)

　　SD卡接口：1组(支持 SD 3.0，4-bit SDIO)

　　PWRKEY ：1.8V，内部上拉

　　SPI接口：2 组(1 组可以复用为 UART ;1 组可以复用为 I2S)

　　ADC接口：2组

　　GPIO接口：>19组

　　马达驱动接口：1组

　　Flashlight接口：2路

　　LED指示接口：4组

　　天线接口：2x 主天线、1x GNSS 天线，1x Wi-Fi&BT 天线

　　音频和视频:

　　支持VoLTE 超高清语音通话，以及SRVCC/CSFB语音回落技术

　　24-bit/192kHz 高保真音乐回放

　　视频编解码:• Decode：1080p@60fps HEVC/H.264/H.265/VP9;

　　• Encode：1080p@60fps HEVC/H.264/H.265;

　　• Concurrency ：1080p@30fps D + 1080p@30fps E

　　显示接口:

　　1x 4-lane MIPI_DSI

　　FHD+(1080x2520)@60Hz/90Hz

　　接口:

　　摄像头接口：3x 4-lane MIPI_CSI 接口

　　支持3× ISP

　　三摄：13 + 13 + 5 MP@30fps ZSL

　　双摄：16 + 16MP@30fps or 25 + 5MP@30fps ZSL

　　单摄: 32MP@30fps ZSL;64M@30fps non-ZSL

　　触摸屏接口：I2C 接口

　　音频接口:

　　模拟音频：扬声器、听筒、耳机、3组麦克风，支持1组降噪麦克风

　　频段信息：

　　SLM927-EAU:

　　LTE-FDD:Band 1/3/5/7/8/20/28

　　LTE-TDD:Band 38/40/41(2496-2690MHz)

　　WCDMA:Band 1/2/5/8

　　GSM:GSM850/EGSM900/PCS1900/DCS1800

　　SLM927-CN:

　　LTE-FDD:Band 1/3/5/8

　　LTE-TDD:Band34/38/39/40/41(2535-2655MHz)

　　WCDMA:Band 1/8

　　GSM:GSM/GPRS/EDGE EGSM900/DCS1800

　　SLM927-JP:

　　LTE-FDD:Band 41

　　LTE-FDD:Band 1/3/8/18/19/26

　　WCDMA:Band 1/3/6/8/19

　　GSM: GSM/GPRS/EDGE EGSM900/DCS1800

　　SLM927-A*:

　　LTE-FDD:Band B2/4/5/7/12/13/14/17/25/26/66/71

　　LTE-TDD:Band 41(2496-2690MHz)

　　WCDMA:Band B2/4/5
