　　产品概述

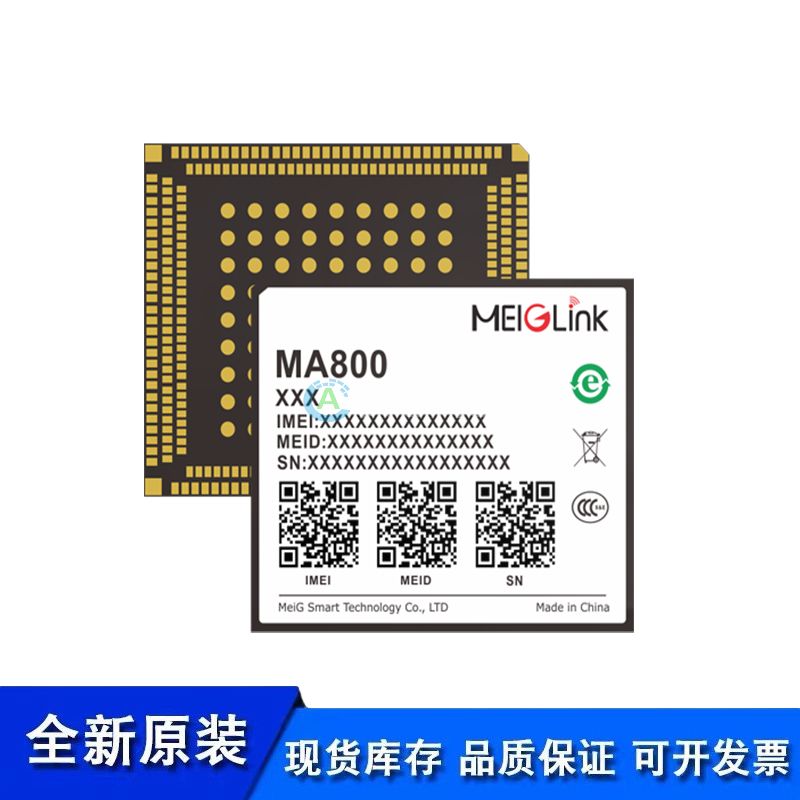

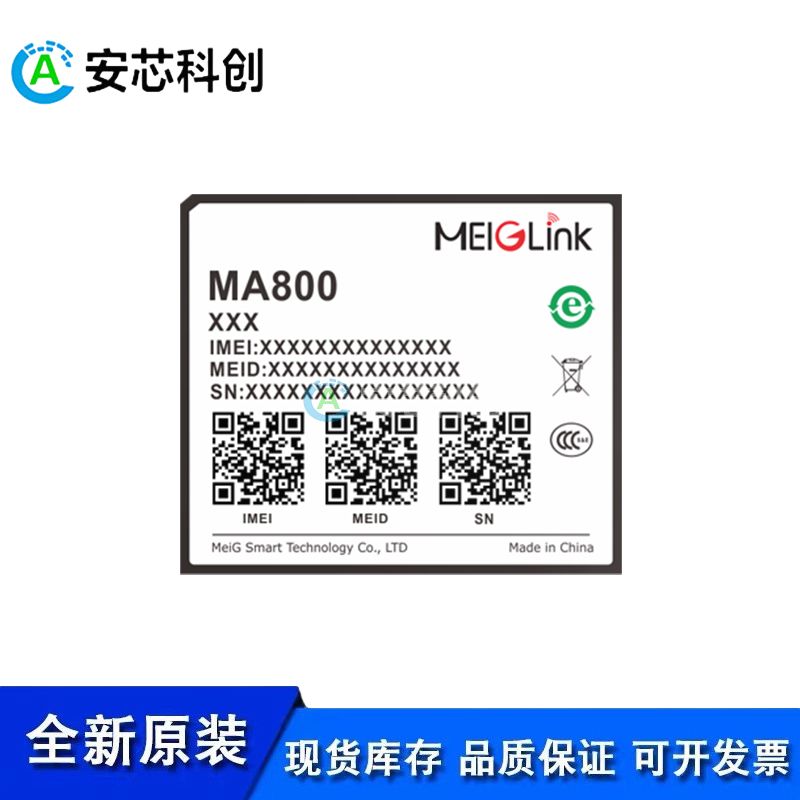

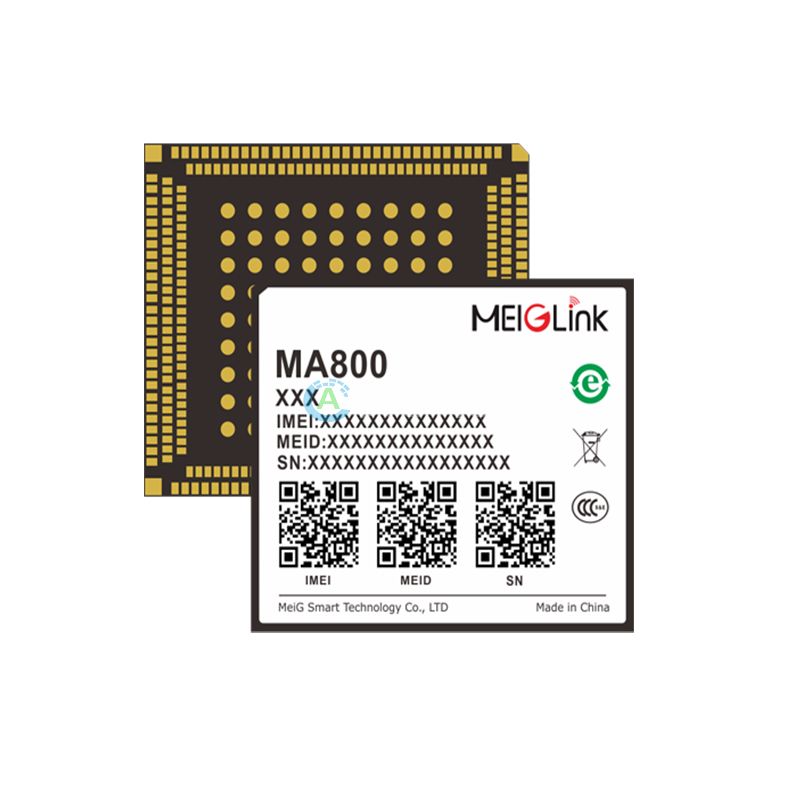

　　美格智能MA800是一款车规级LTE通信模组，严格按照IATF 16949:2016汽车行业质量管理体系标准制造。经过高温、震动及长时间严苛环境下的检验，并具有良好的ESD及EMC设计，专为汽车行业及其他恶劣环境应用设计的物联网解决方案。

　　MA800兼容高通MDM9628/MDM9X07平台，覆盖国内外LTE网络，同时向下兼容现有的3G和2G网络，以确保即使在偏远地区也可以进行网络通信。采用3GPP Rel.10技术，LTE下可支持最大下行速率150Mbps及上行速率50Mbps。

　　MA800通过MIMO技术，在接收端采用多个天线，从而降低误码率，提高通讯质量并优化数据传输的速度。MA800内置了多星座高精度GNSS接收机，支持GPS/GLONASS/BeiDou/Galileo/QZSS。

　　MA800支持丰富的接口，方便客户进行外设扩展，支持SDIO、RGMII、SPI、多路UART、ADC、GPIO等接口，可外挂Wi-Fi模组、以太网口、eMMC等外设。同时，该模组支持多种网络协议(TCP/UDP/HTTP/FTP/SSL/HTTPS)并且兼容多种类型操作系统(Android4.*/5.*/6.*/7.*，Windows XP/7/8/10等操作系统)，使之可以广泛应用于车载、工业等领域。

　　主要优势：

　　● 可应用于IATF 16949:2016标准需求的车载领域

　　● 超宽温度设计(-40°~+85°)，具有良好的ESD及EMC设计

　　● 覆盖LTE FDD/TD-LTE/WCDMA/TD-SCDMA/EDGE/GPRS/GSM/EVDO&CDMA 1x网络

　　● Qualcomm® IZat™ Gen 8C 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

　　● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE(选配)

　　● 支持射频MIMO及接收分集技术，提高通讯质量并优化数据传输的速度

　　基本属性：

　　产品型号：MA800 模组

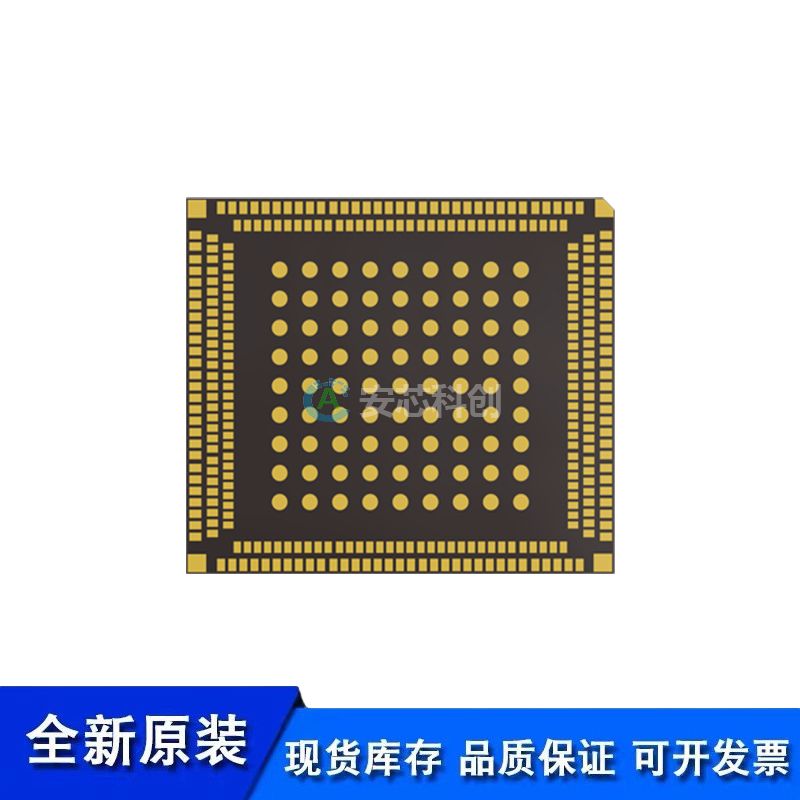

　　封装：LGA 封装

　　尺寸：37.5×33.0×3.0mm

　　重量：< 8g

　　模组速率：

　　LTE-FDD (Cat 4)：Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4)：Max 130Mbps(DL)/35Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　TD-SCDMA：Max 4.2Mbps(DL)/2.2Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　EVDO RevA：Max 3.1Mbps(DL)/1.8Mbps(UL)

　　CDMA1x：Max 153.6kbps(DL)/153.6kbps(UL)

　　驱动&工具：

　　驱动：Windows XP, Windows Vista,Windows 7, Windows 8, Windows 8.1,Windows 10, Linux, Android

　　工具：一键式升级工具，Gobinet 拨号工具

　　*FOTA 升级

　　模组接口：

　　高速USB 2.0

　　UART×3

　　SIM 卡接口(1.8 / 3.0V)

　　天线接口：主/分集/GNSS 天线(选配)

　　I2C×2

　　Power On/Off, Reset

　　RGMIIx1

　　SDIOx2

　　ADCx3

　　Fly Mode

　　LED指示灯

　　PCMx1

　　SPIx1(复用)

　　GPIOs

　　发射功率：

　　GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,CDMA/EVDO 23~30dBm,WCDMA/HSPA 23+1/-3dBm,TD-SCDMA 23+1/-3dBm,TD-LTE 23±2.7dBm,LTE FDD 23±2.7dBm

　　协议：

　　TCP/UDP/SSL/HTTP(S)/FTP/PPP/PING/DTMF/QMI

　　环境温湿度特性：

　　工作温度：-40℃ to 85℃

　　存储温度：-45℃ to 90℃

　　湿度：5%~95%

　　MA800 系列频段信息：

　　MA800C7A

　　频段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B38/B39/B40/B41

　　WCDMA:B1/B8 TD-SCDMA:B34/B39

　　CDMA&EVDO:BC0 GSM:900/1800

　　分集接收 ：支持

　　GNSS：支持

　　PCM语音：支持

　　MA800C7B

　　频段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B38/B39/B40/B41

　　WCDMA:B1/B8 TD-SCDMA:B34/B39

　　CDMA&EVDO:BC0 GSM:900/1800

　　分集接收 ：支持

　　GNSS：不支持

　　PCM语音：支持

　　MA800C7C

　　频段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B38/B39/B40/B41

　　WCDMA:B1/B8 TD-SCDMA:B34/B39

　　CDMA&EVDO:BC0 GSM:900/1800

　　分集接收 ：不支持

　　GNSS：不支持

　　PCM语音：不支持

　　MA800E

　　频段：LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM:900/1800

　　分集接收 ：支持

　　GNSS：支持

　　PCM语音：支持

　　MA800A

　　频段：LTE-FDD:B2/B4/B5/B12/B13/B17/B25/B26

　　LTE-TDD:B41

　　WCDMA:B2/B4/B5

　　CDMA&EVDO:BC0/BC1 GSM:850/1900

　　分集接收 ：支持

　　GNSS：支持

　　PCM语音：支持

　　MA800SA

　　频段：LTE-FDD:B2/B4/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B2/B5/B8

　　GSM:850/900/1800/1900

　　分集接收 ：支持

　　GNSS：支持

　　PCM语音：支持
