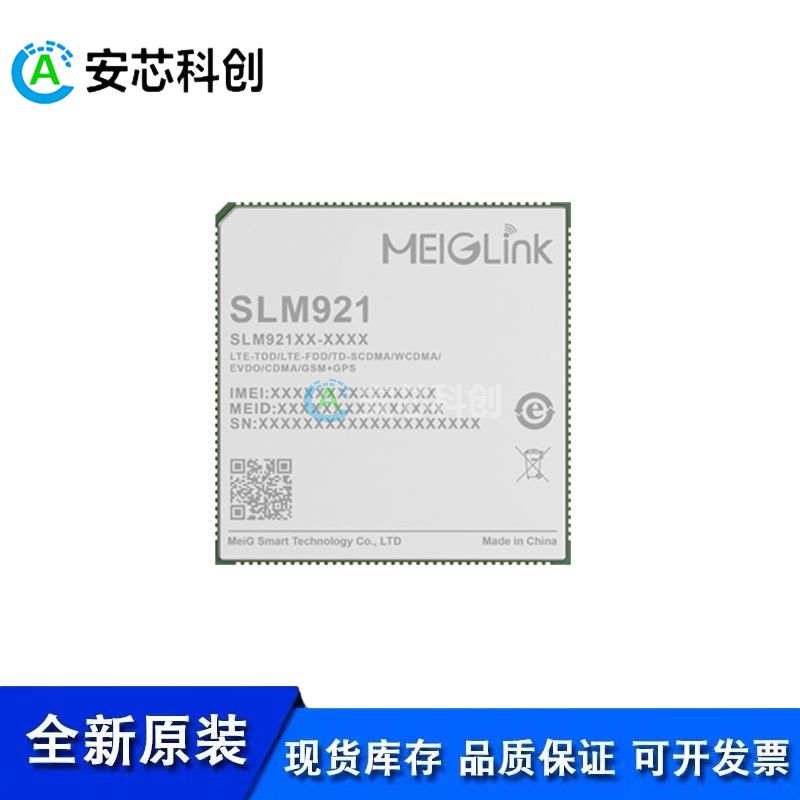

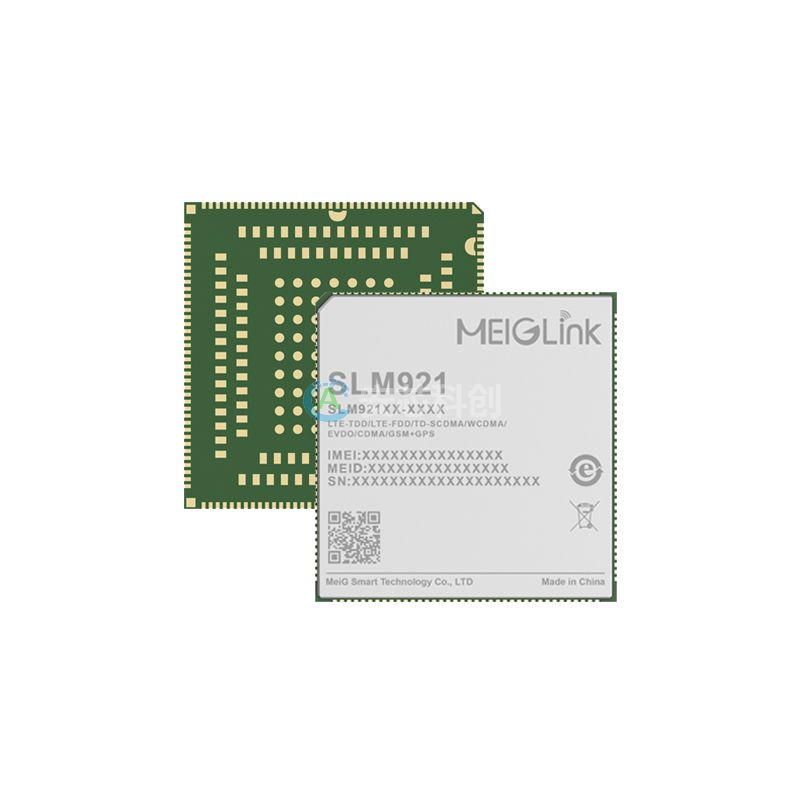

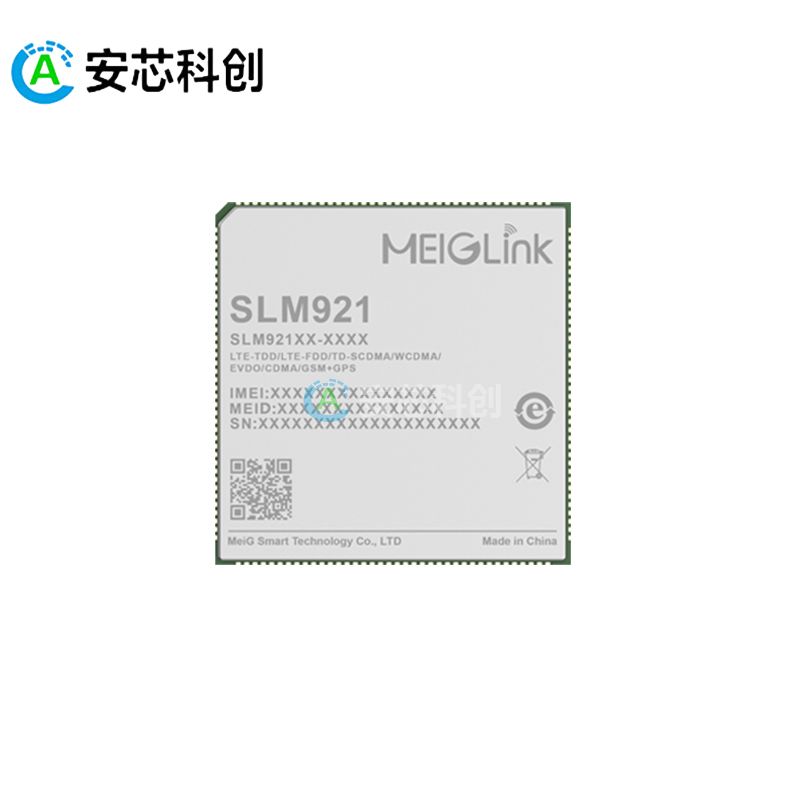

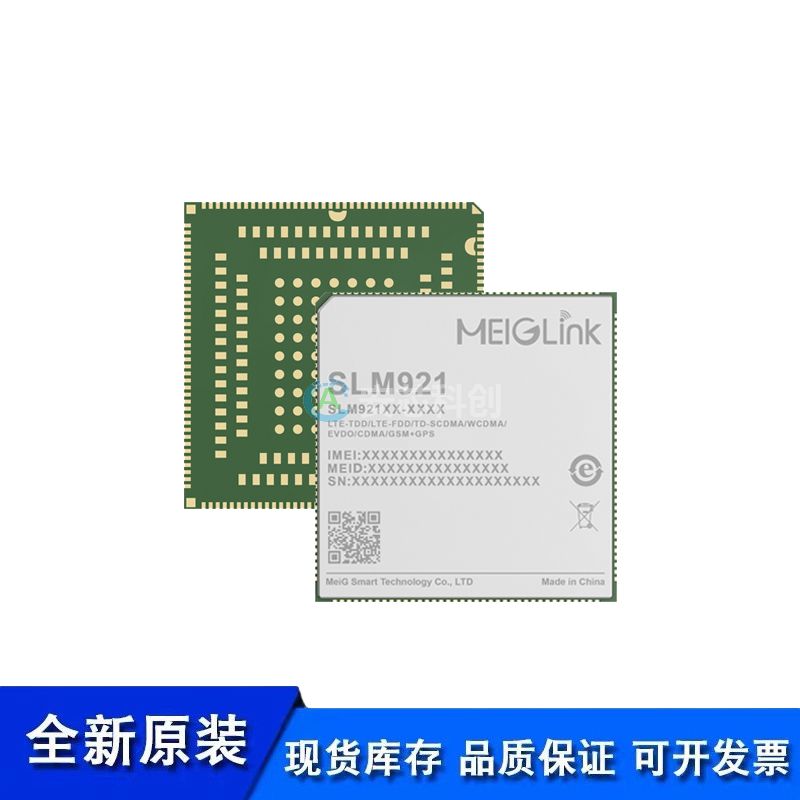

　　产品概述

　　SLM921系列模组，采用高通骁龙600系列QCM6125，该CPU采用11nm FinFET 制程，内置64bit ARM、8 核Kryo(4*A73 2.0GHz & 4*A53 1.8GHz)，支持Decode/encode 最高4K@30fps，H.265，搭载Android 10 操作系统，支持板卡内存为32GB+3GB(64GB+4GB、128GB+6GB)，支持LTE Cat6 和2*20MHz的载波聚合，最大下行速率可达300Mbps，支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式，集成了GNSS 和2.4&5G WIFI的宽带智能无线通信模块。

　　SLM921系列模组，目前包含了以下区域的子型号：SLM921-C、SLM921-E、SLM921-A*、SLM921-LA*、SLM921-J*、SLM921-AU*、SNM921。

　　SLM921系列模组集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB 接口、I2C接口、SPI 接口等等;可提供语音、短信、通讯簿、2.4G/5G WiFi、BT和GPS功能;产品支持双1600W的3D摄像或景深拍照，可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持LTE Cat 6 和2x20MHz 载波聚合，最大下行速率可达300Mbps

　　● 各网络制式的全面覆盖

　　● 支持双屏异显和双触摸控制，支持到1920*1200@60fps

　　● 支持双路ISP(16+16MP)，最高可支持4 路摄像头

　　● 集成多星座GNSS接收机，满足不同环境下快速、精准定位的需求

　　● 支持4K@30fps 视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM921

　　操作系统：Android 10.0

　　存储：32GB eMMC+3GB LPDDR4x (默认)

　　64GB eMMC+4GB LPDDR4x (可选)

　　128GB eMMC+6GB LPDDR4x(可选)

　　工作温度：-35°C ~ +75°C

　　存储温度：-40°C ~ +90°C

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　尺寸(mm)：43.0mm × 44.0mm × 2.85mm

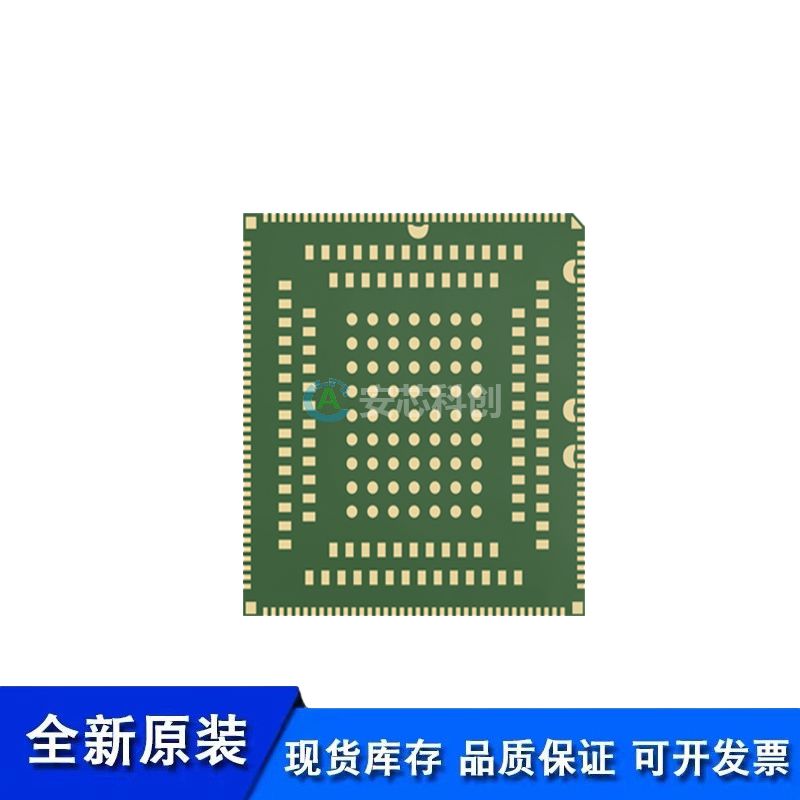

　　封装特性：LCC+LGA封装

　　重量：约13.0g

　　认证:CCC(中国)

　　突出特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　GNSS：GPS/GLONASS/BeiDou

　　LTE Cat 6，支持2x20MHz 载波聚合

　　支持分集接收天线，下行支持MIMO 2×2

　　支持3GPP E-UTRA Release 12

　　带宽： 1.4/3/5/10/15/20MHz

　　内置充电芯片和电量计，支持高通Quick Charge 3.0(可选)

　　支持双屏异显

　　支持双卡双待

　　通过USB 进行固件更新

　　USB接口：

　　USB 3.0*1，符合USB 3.0/2.0 规范，支持USB OTG

　　其他接口：

　　I2C接口：5组

　　(U)SIM接口：2组(1.8V/2.95V)

　　UART接口：3组(支持硬件流控，最高速率达4Mbps)

　　SD卡接口：1组(支持 SD 3.0，4-bit SDIO)

　　PWRKEY ：1.8V，内部上拉

　　SPI接口：2 组(1 组可以复用为UART ;1 组可以复用为I2S，I2S 支持Tx 和Rx)

　　ADC接口：2组

　　GPIO接口：19组

　　马达驱动接口：1组

　　Flashlight接口：2路

　　LED指示接口：4组

　　天线接口：主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口

　　音频和视频:

　　支持VoLTE 超高清语音通话，以及SRVCC/CSFB语音回落技术

　　24-bit/192kHz 高保真音乐回放

　　视频编解码:4K@60fps

　　Wi-Fi 视频：编解码最高1080P @30fps

　　接口:

　　LCM接口：1 x 4-lane MIPI_DSI + 1 x 4-lane MIPI_DSI(option)

　　1920x1200@60fps + 1920x1200@60fps

　　摄像头接口：3 路4-lane MIPI_CSI， 最高速率2.1Gbps/Lane，支持3 或4 组摄像头

　　通过双ISP，可以最大支持24M 像素拍照

　　触摸屏接口：电容式触摸屏

　　音频接口:

　　模拟音频：扬声器、听筒、耳机、3组麦克风，支持1组降噪麦克风

　　频段信息：

　　中国/印度 SLM921-C:

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　TD-SCDMA: B34/B39

　　EVDO/CDMA: BC0

　　GSM:900/1800MHz

　　欧洲、中东、非洲/韩国/泰国 SLM921-E:

　　LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD:B38/B40/B41

　　WCDMA:B1/B5/B8

　　GSM:850/900/1800MHz

　　北美 SLM921-A*:

　　LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26

　　LTE-TDD:B41

　　WCDMA:B1/B2/B4/B5

　　GSM: 850/1900MHz

　　澳大利亚/台湾/巴西 SLM921-AU*:

　　LTE-FDD:B1/B3/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B1/B2/B5/B8

　　GSM: 850/900/1800/1900MHz

　　日本 SLM921-J*:

　　LTE-FDD:B1/B3/B8/B18/B19/B26

　　LTE-TDD:B41

　　WCDMA:B1/B6/B8/B19

　　拉丁美洲 SLM921-LA*：

　　LTE-FDD:B2/B4/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球

　　SNM921:仅支持Wi-Fi & BT
