SLM750 MiniPCIe/MEIGLINK/美格智能/4GLTE数传模组

•
•
•
•
•

　　SLM750 MiniPCIe/MEIGLINK/美格智能/4GLTE数传模组

　　产品概述

　　美格智能SLM750系列是一款全球M2M通信模组产品，可以覆盖国内LTE网络及全球主要运营商LTE网络，达到下行速率150Mbps及上⾏速率50Mbps，同时向下兼容现有的3G和2G网络，以确保即使在偏远地区也可以进行网络通信。

　　该系列模组支持分集接收和MIMO技术以提高通讯质量并优化数据传输的速度，同时提供高灵敏度的全球卫星导航功能。

　　SLM750模组支持多种网络协议(TCP/HTTP/FTP)并且兼容多种类型操作系统，使之可以广泛的适用于多种行业应用。

　　主要优势：

　　● 覆盖LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EDGE/GPRS/GSM/EVDO&CDMA 1x 网络

　　● Qualcomm® IZat™ Gen 8C引擎，支持 GPS/GLONASS/BeiDou

　　● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE(选配)

　　● 支持高速 USB2.0 接口

　　● 支持射频MIMO及接收分集技术，提高通讯质量并优化数据传输的速度

　　基本属性：

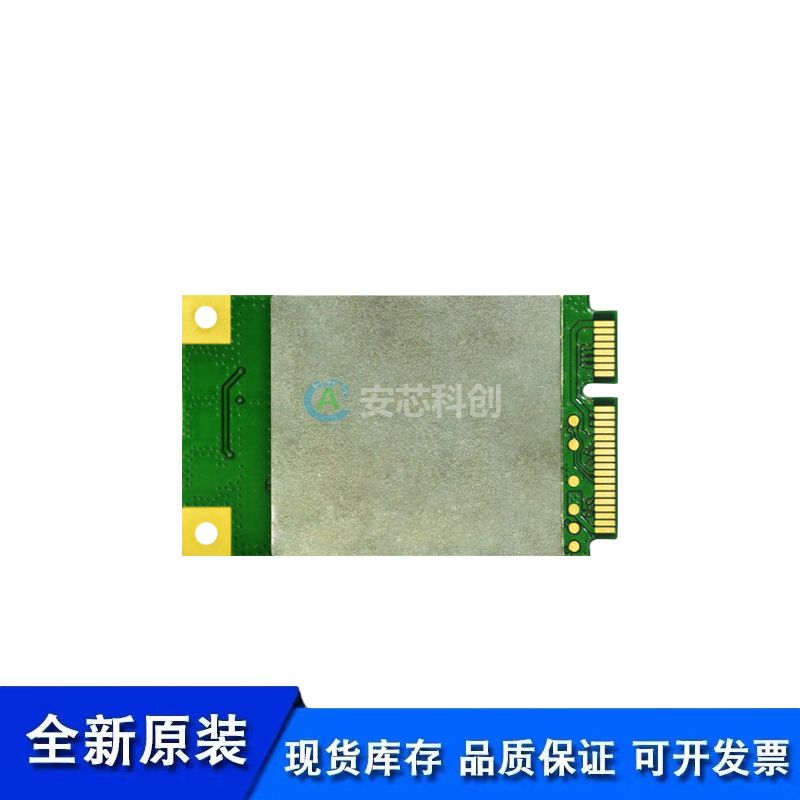

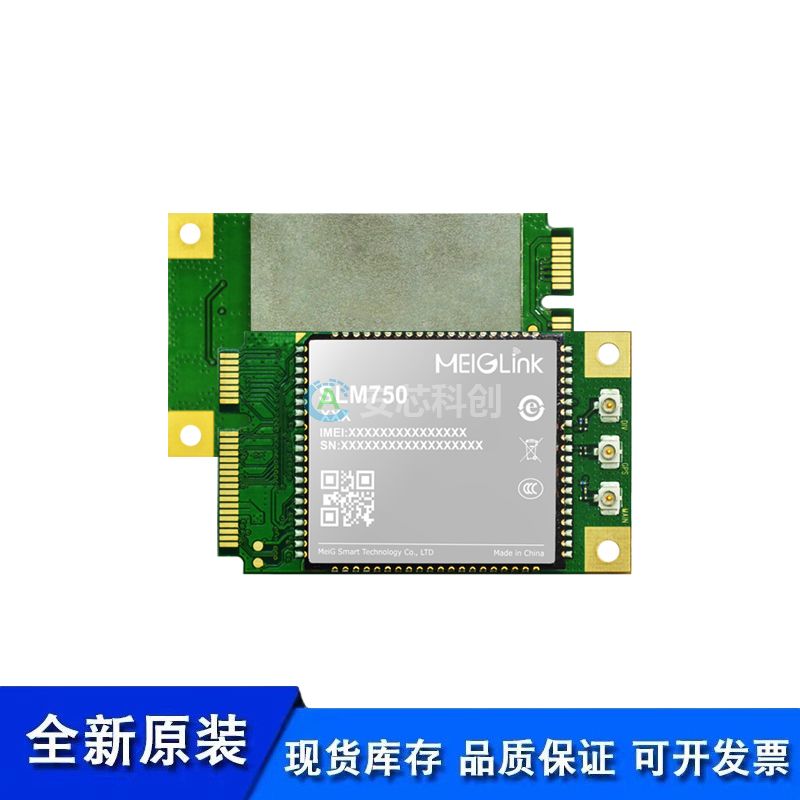

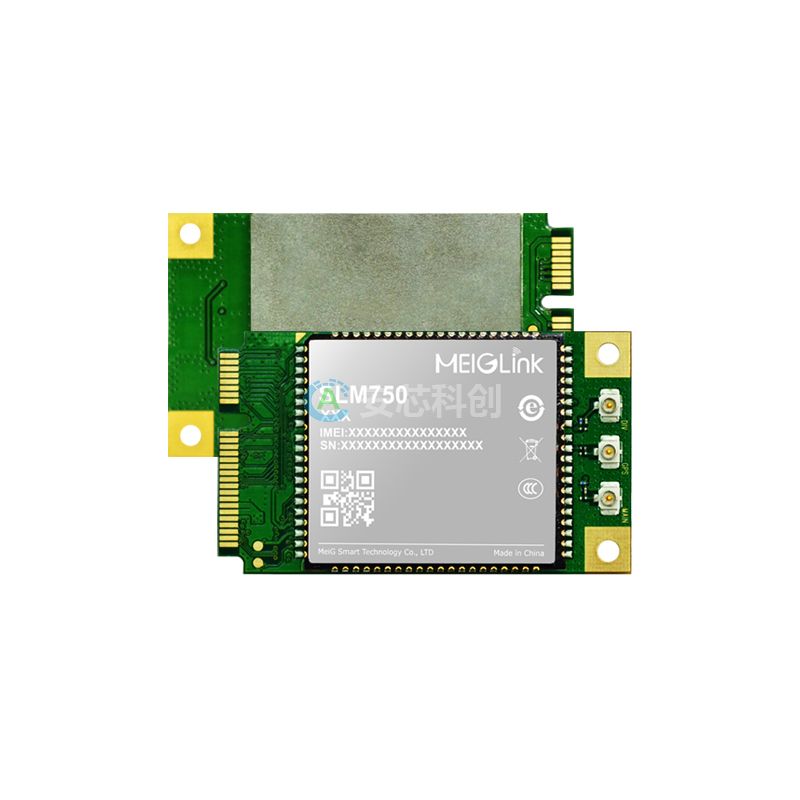

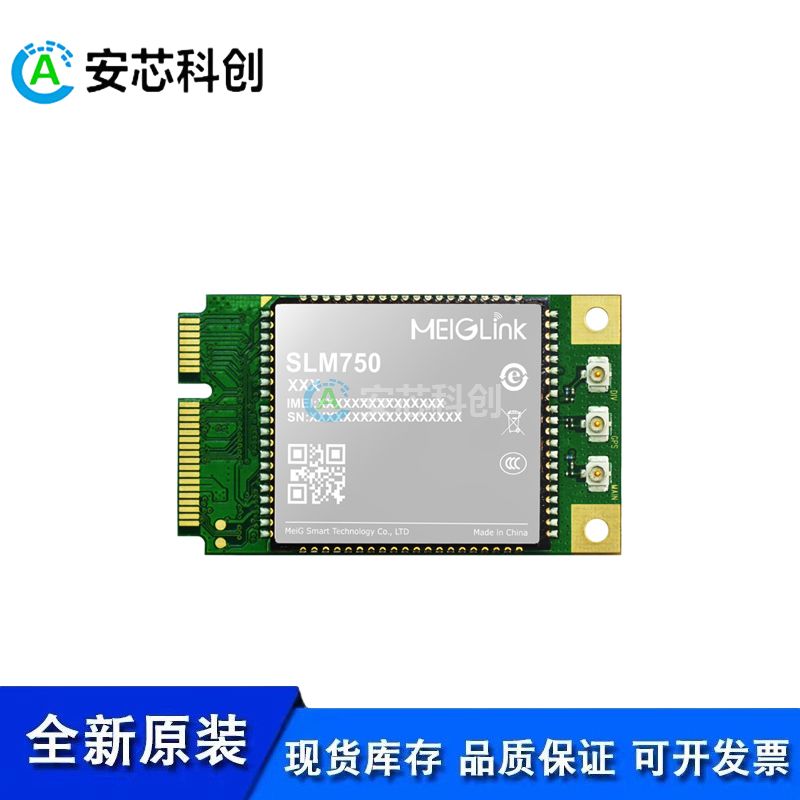

　　产品型号：SLM750 MiniPCIe模组

　　封装特性：MiniPCIe 封装(52Pin)

　　尺寸(mm)：51.0×30.0×5.5mm

　　重量：<11.5g

　　模组速率：

　　LTE-FDD (Cat 4): Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4): Max 130Mbps(DL)/35Mbps(UL)

　　DC-HSPA+: Max 42Mbps(DL)/5.76Mbps(UL)

　　TD-SCDMA: Max 4.2Mbps(DL)/2.2Mbps(UL)

　　WCDMA: Max 384kbps(DL)/384kbps(UL)

　　EDGE: Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS: Max 85.6kbps(DL)/85.6kbps(UL)

　　EVDO RevA: Max 3.1Mbps(DL)/1.8Mbps(UL)

　　CDMA1x: Max 153.6kbps(DL)/153.6kbps(UL)

　　驱动&工具：

　　驱动：Windows XP, Windows Vista,Windows 7, Windows 8, Windows 8.1,Windows 10, Linux, Android

　　工具：一键式升级工具，Gobinet 拨号工具

　　*FOTA 升级(开发中)

　　模组接口：

　　高速USB 2.0

　　Reset

　　UART*2

　　SIM卡接口(1.8 / 3.0V)

　　天线接口：主/分集/GNSS天线(选配)

　　I2C

　　LED指示灯

　　PCM

　　WAKEUP-IN & WAKEUP-OUT

　　飞行模式

　　认证信息：

　　CCC/SRRC/CTA/CE/FCC/ROHS/KC/JATE/TELEC

　　发射功率：

　　GSM850/900 33±2dBm

　　GSM1800/1900 30±2dBm

　　CDMA/EVDO 23~30dBm

　　WCDMA/HSPA 23+1/-3dBm

　　TD-SCDMA 23+1/-3dBm

　　LTE-TDD 23±2.7dBm

　　LTE-FDD 23±2.7dBm

　　协议：

　　TCP/UDP/HTTP/SSL/FTP/PPP/PING/DTMF/QMI/MQTT

　　环境温湿度特性：

　　工作温度：-40℃ to 85℃

　　存储温度：-45℃ to 90℃

　　湿度：5%~95%

　　SLM750 MiniPCIe 系列频段信息：

　　SLM750-C7A MiniPCIe

　　频 段：LTE-FDD:B1/3/5/8

　　LTE-TDD:B38/39/40/41

　　WCDMA:B1/8 TD-SCDMA:B34/39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分集接收：支持

　　GNSS：支持

　　PCM/模拟语音：支持/选配

　　SLM750-C7B MiniPCIe

　　频 段：LTE-FDD: B1/3/5/8

　　LTE-TDD: B38/39/40/41

　　WCDMA:B1/8 TD-SCDMA:B34/39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分集接收：支持

　　GNSS：不支持

　　PCM/模拟语音：支持/选配

　　SLM750-C7C MiniPCIe

　　频 段：LTE-FDD: B1/3/5/8

　　LTE-TDD: B38/39/40/41

　　WCDMA:B1/8 TD-SCDMA:B34/39

　　CDMA&EVDO:BC0 GSM:900/180

　　分集接收：不支持

　　GNSS：不支持

　　PCM/模拟语音：支持/选配

　　SLM750-VE MiniPCIe

　　频 段：LTE-FDD:B1/3/5/7/8/20

　　LTE-TDD:B40

　　WCDMA:B1/5/8 GSM:900/1800

　　分集接收：支持

　　GNSS：支持

　　PCM/模拟语音：支持/选配

　　SLM750-VA MiniPCIe

　　频 段：LTE-FDD:B2/4/5/12/13/17/18/25/26

　　LTE-TDD:B41

　　WCDMA:B2/4/5

　　CDMA&EVDO:BC0/BC1 GSM:850/1900

　　分集接收：支持

　　GNSS：支持/选配

　　PCM/模拟语音：支持/选配

　　SLM750-VAU MiniPCIe

　　频 段：LTE-FDD:B1/3/5/7/8/28

　　LTE-TDD:B40

　　WCDMA:B1/5/8

　　GSM:850/900/180

　　分集接收：支持

　　GNSS：支持/选配

　　PCM/模拟语音：支持/选配

　　SLM750-VSA MiniPCIe

　　频 段：LTE-FDD:B2/4/5/7/8/28

　　LTE-TDD:B40

　　WCDMA:B2/5/8

　　GSM:850/900/190

　　分集接收：支持

　　GNSS：支持/选配

　　PCM/模拟语音：支持/选配

　　SLM750-VJ MiniPCIe

　　频 段：LTE-FDD:B1/3/8/18/19/26

　　LTE-TDD:B41

　　WCDMA:B1/6/8/19

　　分集接收：支持

　　GNSS：支持/选配

　　PCM/模拟语音：支持/选配

　　备注：*研发中
