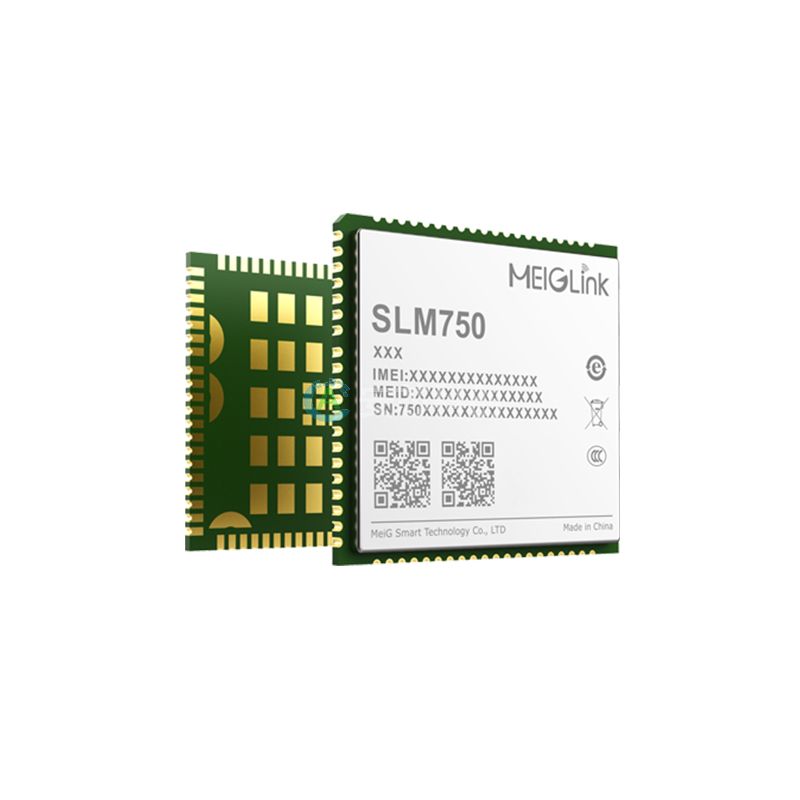

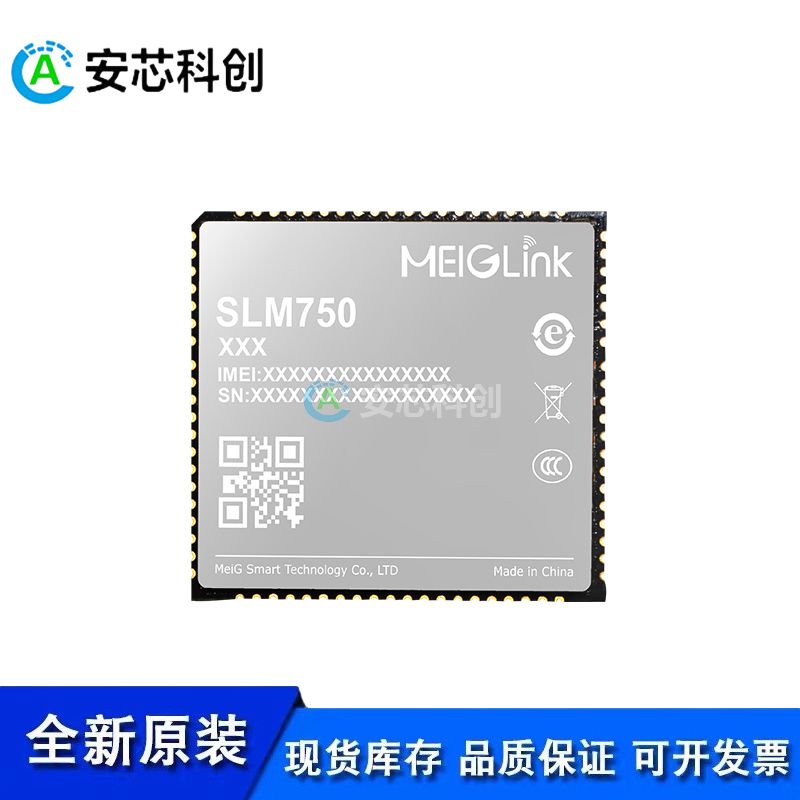

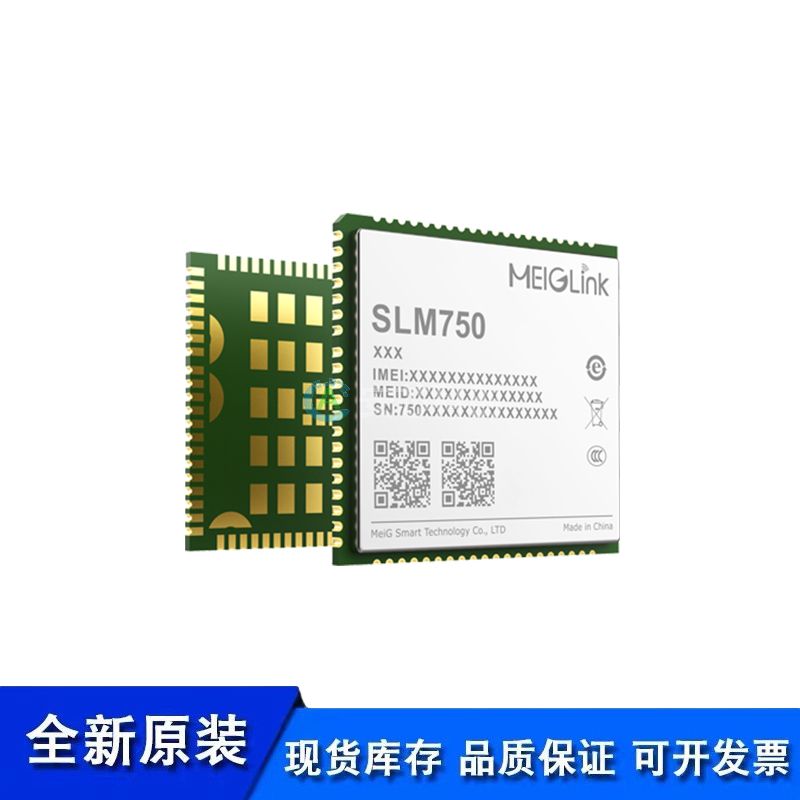

　　产品概述

　　美格智能SLM750系列是一款全球M2M通信模组产品，可以覆盖国内LTE网络及全球主要运营商LTE网络，达到下行速率150Mbps及上行速率50Mbps，同时向下兼容现有3G和2G网络，以确保即使在偏远地区也可以进行网络通信。

　　该系列模组支持分集接收和MIMO技术以提高通讯质量并优化数据传输的速度，同时提供高灵敏度的全球卫星导航功能。

　　SLM750模组支持多种网络协议(TCP/HTTP/FTP)并且兼容多种类型操作系统，使之可以广泛的适用于多种行业应用。

　　主要优势：

　　● 覆盖LTE-FDD/LTE-TDD/WCDMA/TD-SCDMA/EDGE/GPRS/GSM/EVDO&CDMA 1x 网络

　　● Qualcomm® IZat™ Gen 8C 引擎，支持GPS/GLONASS/BeiDou

　　● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE(选配)

　　● 支持高速 USB2.0 接口

　　● 支持射频MIMO及接收分集技术，提高通讯质量并优化数据传输的速度

　　基本属性：

　　产品型号：SLM750 模组

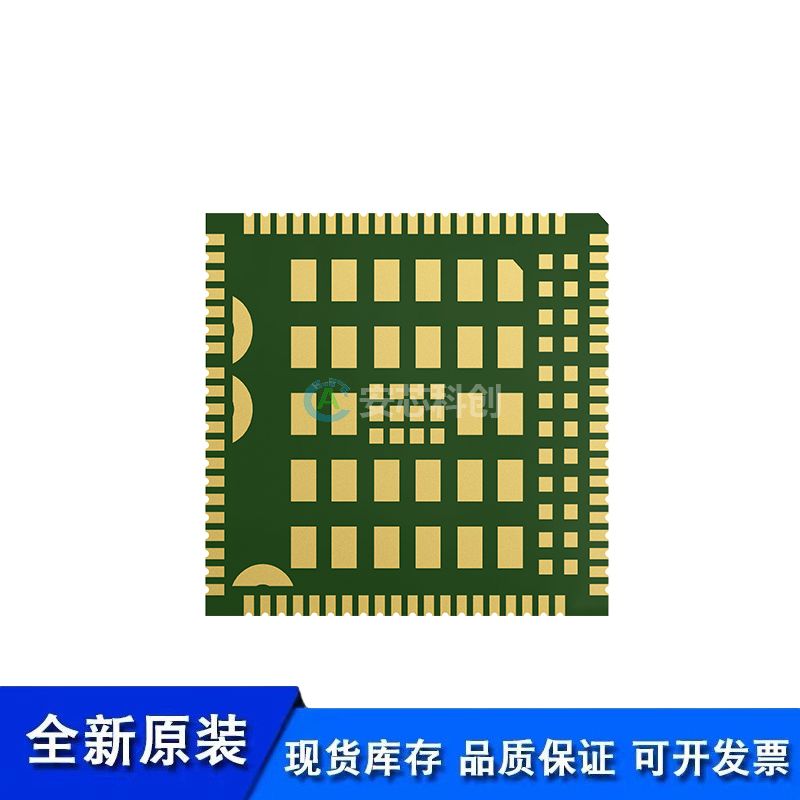

　　封装：LCC 封装(80pin+LGA 64pin)

　　尺寸(mm)：32.0×29.0×2.4mm

　　重量：< 5g

　　模组速率：

　　LTE-FDD (Cat 4)：Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4)：Max 130Mbps(DL)/35Mbps(UL)

　　LTE (Cat 1)：Max 10Mbps(DL)/5Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　TD-SCDMA：Max 4.2Mbps(DL)/2.2Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　EVDO RevA：Max 3.1Mbps(DL)/1.8Mbps(UL)

　　CDMA1x：Max 153.6kbps(DL)/153.6kbps(UL)

　　驱动&工具：

　　驱动：Windows XP, Windows Vista,Windows 7, Windows 8, Windows 8.1,Windows 10, Linux, Android

　　工具：一键式升级工具，Gobinet 拨号工具

　　*FOTA 升级(开发中)

　　模组接口：

　　高速USB 2.0

　　UART×2

　　SIM 卡接口(1.8 / 3.0V)

　　天线接口：主/分集/GNSS 天线(选配)

　　I2C×1

　　WAKEUP-IN & WAKEUP-OUT

　　Power On/Off, Reset

　　ADC×2

　　Fly Mode

　　LED指示灯

　　PCM×1

　　WLAN接口×1

　　SD接口×1

　　SGMII×1

　　认证信息：

　　CCC/SRRC/CTA/CE/FCC/ROHS

　　发射功率：

　　GSM850/900 33±2dBm,GSM1800/1900 30±2dBm,CDMA/EVDO 23~30dBm,WCDMA/HSPA 23+1/-3dBm,TD-SCDMA 23+1/-3dBm,LTE-TDD 23±2.7dBm,LTE-FDD 23±2.7dBm

　　协议：

　　TCP/UDP/HTTP(S*)/SSL*/FTP/PPP/PING/DTMF/ QMI(*正在开发中)

　　环境温湿度特性：

　　工作温度：-40℃ to 85℃

　　存储温度：-45℃ to 90℃

　　湿度：5%~95%

　　SLM750系列频段信息：

　　SLM750-C7A

　　频段：LTE-FDD: B1/B3/B5/B8/(B28)

　　LTE-TDD: B38/B39/B40/B41

　　WCDMA: B1/B8

　　TD-SCDMA: B34/B39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分 集 接 收 ：支持

　　GNSS：支持

　　PCM/模拟语音：支持/选配

　　SLM750-C7B

　　频段：LTE-FDD: B1/B3/B5/B8/(B28)

　　LTE-TDD: B38/B39/B40/B41

　　WCDMA: B1/B8 TD-SCDMA: B34/B39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分 集 接 收 ：支持

　　GNSS：不支持

　　PCM/模拟语音：支持/选配

　　SLM750-C7C

　　频段：LTE-FDD: B1/B3/B5/B8/(B28)

　　LTE-TDD: B38/B39/B40/B41

　　WCDMA: B1/B8 TD-SCDMA: B34/B39

　　CDMA&EVDO: BC0 GSM: 900/1800

　　分 集 接 收 ：不支持

　　GNSS：不支持

　　PCM/模拟语音：支持/选配

　　SLM750-C1A(支持 LTE Cat 1)

　　频段：LTE-FDD: B1/B3/B5/B8 LTE-TDD: B41

　　分 集 接 收 ：选配

　　GNSS：选配

　　PCM/模拟语音：不支持/不支持

　　SLM750-TE

　　频段：LTE-FDD: B1/B3/B5/B7/B8/B20

　　LTE-TDD: B40

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800/1900

　　分 集 接 收 ：支持

　　GNSS：选配

　　PCM/模拟语音：支持/选配

　　SLM750-TAU

　　频段：LTE-FDD: B1/B3/B5/B7/B8/B28

　　LTE-TDD: B40

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800/1900

　　分 集 接 收 ：支持

　　GNSS：选配

　　PCM/模拟语音：支持/选配

　　SLM750-TA

　　频段：LTE-FDD:B2/B4/B5/B12/B13/B17/B25/B26

　　LTE-TDD:B41

　　WCDMA:B2/B4/B5

　　CDMA&EVDO:BC0/BC1

　　GSM:850/1900

　　分 集 接 收 ：支持

　　GNSS：选配

　　PCM/模拟语音：支持/选配

　　SLM750-TSA

　　频段：LTE-FDD:B2/B4/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B2/B5/B8

　　GSM:850/900/1800/1900

　　分 集 接 收 ：支持

　　GNSS：不支持

　　PCM/模拟语音：不支持/不支持
