　　产品概述

　　SLM790是美格智能最新推出的一款LTE Cat.4无线通信模组，最大支持下行速率150Mbps及上行速率50Mbps。同时向下兼容现有的3G和2G网络，以确保即使在偏远地区也可以进行网络通信。SLM790模组和SLM750模组在封装上相互兼容。

　　SLM790模组支持分集接收和MIMO技术，优化数据传输的速度并提高通讯质量。支持NCM/PPP/ECM*/TCP/UDP/DTSL*/HTTP(s)*/FTP*/MQTT*等多种拨号方式及内置网络协议。集成了UART/I2C/PCM/SPI/SDIO/RGMII/PCIE等丰富的硬件接口。广泛应用于工业路由、CPE、车载DVR、共享等领域。

　　主要优势：

　　● 覆盖LTE-FDD/LTE-TDD/WCDMA/EDGE/GPRS/GSM网络

　　● 丰富的硬件接口，支持SDIO/PCIE/RGMII接口，可外接eMMC存储设备、Wi-Fi模组及以太网口

　　● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE

　　● 支持高速USB2.0接口

　　● 支持射频MIMO及接收分集技术，提高通讯质量并优化数据传输的速度

　　● 支持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等内置协议栈功能

　　基本属性：

　　产品型号：SLM790 模组

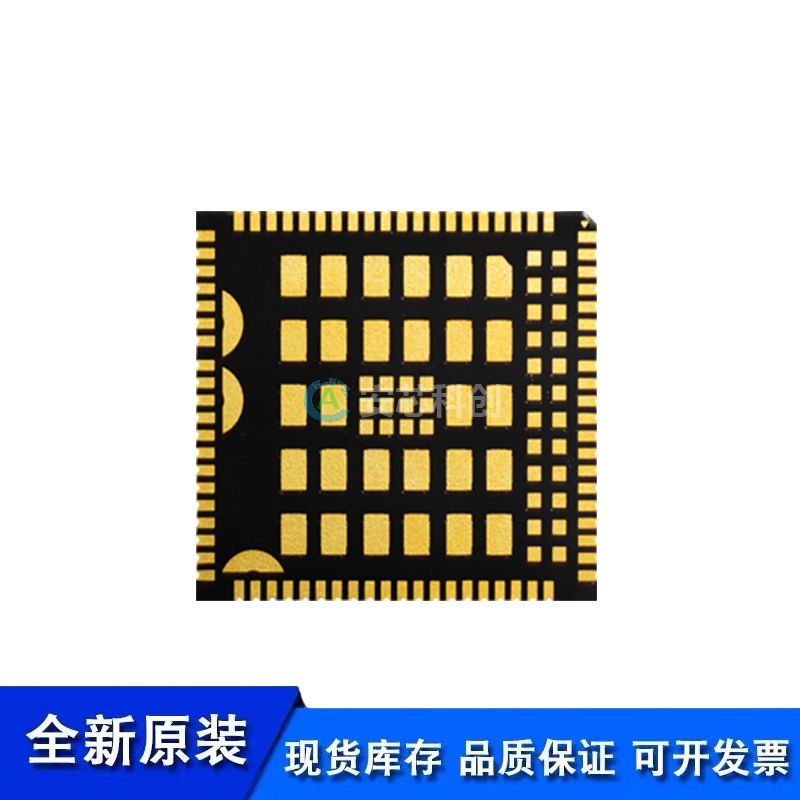

　　封装：LCC 封装(80pin+LGA 64pin)

　　尺寸(mm)：32.0×29.0×2.8mm

　　重量：< 5g

　　模组速率：

　　LTE-FDD (Cat 4)：Max 150Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat 4)：Max 130Mbps(DL)/35Mbps(UL)

　　DC-HSPA+：Max 42Mbps(DL)/5.76Mbps(UL)

　　WCDMA：Max 384kbps(DL)/384kbps(UL)

　　EDGE：Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS：Max 85.6kbps(DL)/85.6kbps(UL)

　　驱动&工具：

　　驱动：Window系列, Linux 2.6以上, Android 4.0以上

　　工具：一键式升级工具

　　*FOTA升级

　　模组接口：

　　高速USB 2.0

　　3xUART

　　1xI2C

　　1xPCM

　　1xRGMII

　　1xSDIO

　　1xPCIe

　　WAKEUP-IN & WAKEUP-OUT

　　Power On/Off, Reset

　　2xADC

　　Fly Mode

　　LED指示灯

　　SIM卡接口(1.8 / 3.0V)

　　天线接口：主/分集(选配)

　　认证信息：

　　CCC/SRRC/CTA/CE*

　　发射功率：

　　GSM850/900 33±2dBm，GSM1800/1900 30±2dBm，WCDMA/HSPA 23+1/-3dBm， LTE-TDD 23±2.7dBm，LTE-FDD 23±2.7dBm

　　协议：

　　NCM/PPP/ECM*/TCP/UDP/DTLS*/HTTP(s)*/FTP*/MQTT*/DTMF*

　　环境温湿度特性：

　　工作温度：-40℃ to 85℃

　　存储温度：-45℃ to 90℃

　　湿度：5%~95%

　　电气特性：

　　10uA@关机(TBD)

　　2mA@休眠(TBD)

　　20mA@空闲(TBD)

　　供电电压：3.3V~4.2V，典型值3.8V

　　SLM790 系列频段信息：

　　SLM790-CB

　　频段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收 ：支持

　　PCM语音 ：支持

　　SLM790-CC

　　频段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分 集 接 收 ：不支持

　　PCM语音：支持

　　SLM790-CL*

　　频段LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/5/8

　　分集接收 ：支持

　　PCM语音：支持

　　SLM790-E*

　　频段LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM:900/1800

　　分集接收 ：支持

　　PCM语音：支持

　　备注：*研发中
