　　产品概述

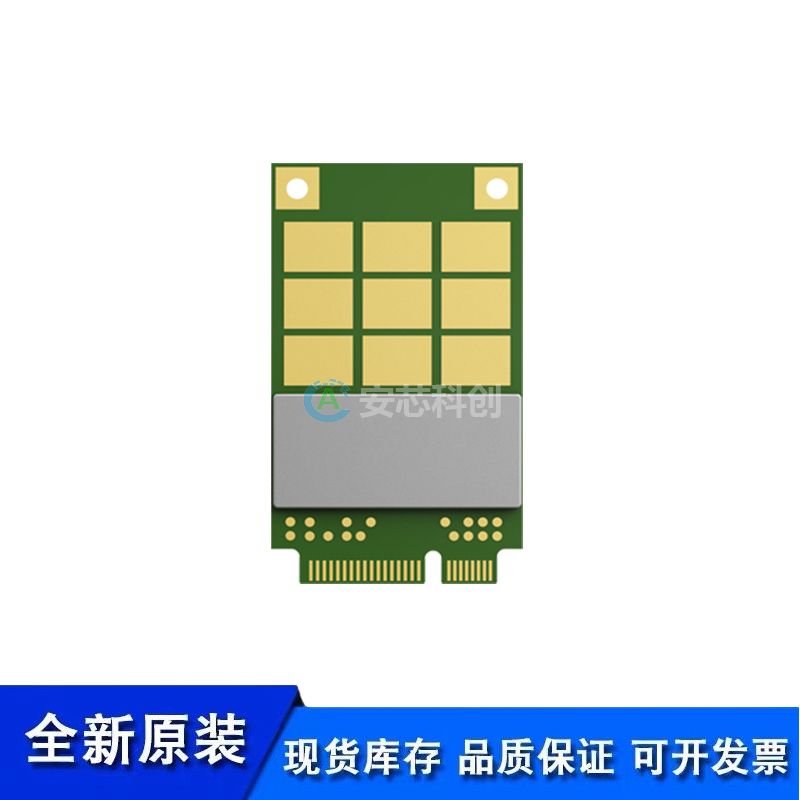

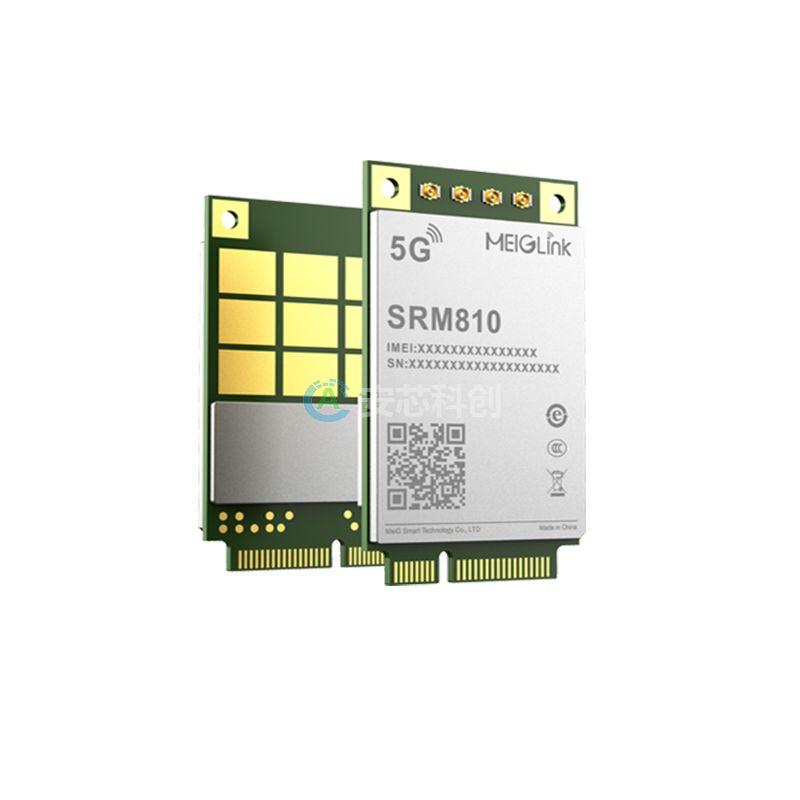

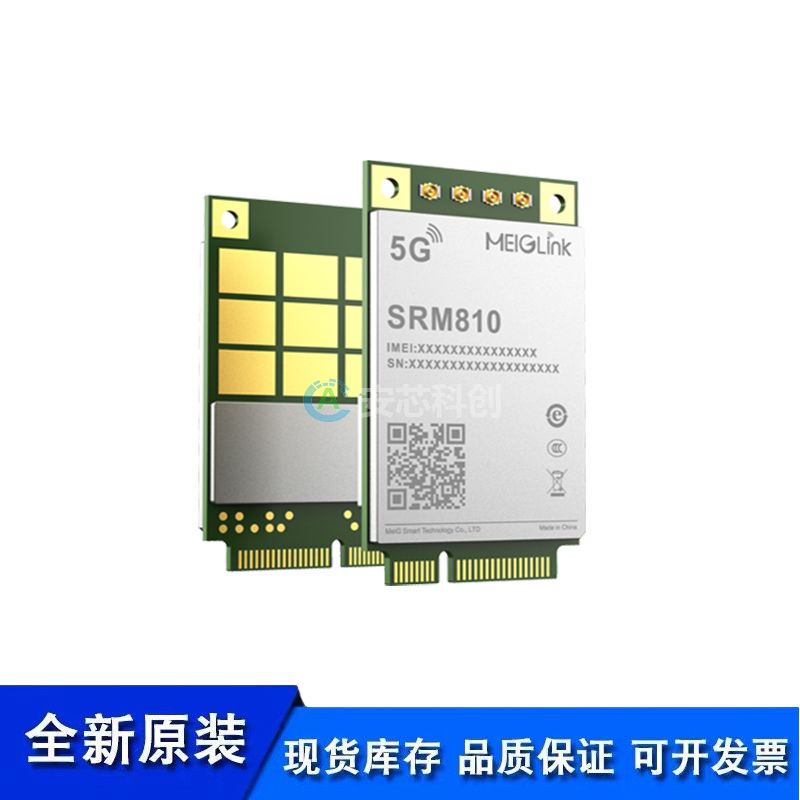

　　美格智能5G模组SRM810 MiniPCIe模组是⼀款专为IoT/电力/eMBB等应用而设计的国产化5G Sub-6GHz模组，该模组采⽤MiniPCIe封装，尺寸为:50.95x30.6x4.9mm，采用了紫光展锐唐古拉V510国产芯片方案，符合3GPP Release 15标准，可支持5G独⽴组网(SA)和非独立组网(NSA)两种网络架构，支持国内所有运营商频段需求，并向下兼容4G/3G网络，可为国内客户带来更完美的5G体验。

　　SRM810 MiniPCIe模组符合工业MiniPCIe标准接口定义，在标准接口定义基础上增加了USB3.0、SIM2等功能支持，兼容多种操作系统(Android、Linux、Windows等操作系统)，同时采用了IPEX 1代RF射频座设计，具有接口标准、底板设计简单、天线更易安装、5G升级简单等优点，可⼴泛应⽤于工业路由、车载后装、工控机、⼯业互联网、智慧医疗、智慧城市等垂直⾏业。

　　主要优势：

　　● 支持国内四大运营商，支持双卡功能

　　● 国产芯片及射频方案，高性能和高性价比

　　● MiniPCIe封装，标准尺寸，可快速完成4G设备升级5G

　　● 符合3GPP Release 15标准，支持SA&NSA，向下兼容4G/3G

　　● 4天线简易化设计，采用了IPEX 1代RF射频座设计，天线更易安装

　　基本属性：

　　产品型号：5G R15模组SRM810 MiniPCIe

　　封装特性：MiniPCIe 封装

　　尺寸(mm)：50.95×30.6×4.9mm

　　重量：<13g

　　模组速率：

　　5G NR Sub-6GHz：- MIMO 4*4, 256QAM

　　- Downlink up to 2.0Gbps

　　- Uplink up to 900Mbps

　　LTE：- Downlink up to 400Mbps

　　- Uplink up to 150Mbps

　　DC-HSPA+：- Downlink up to 42.4Mbps

　　- Uplink up to 5.76Mbps

　　驱动&工具：

　　驱动：Windows 7,Windows 8,Windows 8.1,Windows 10, Linux, Android

　　工具：图形化升级工具，多系统下日志工具

　　USB升级, FOTA升级

　　模组接口：

　　USB 2.0/USB 3.0 with SS Gen2

　　SIM卡接⼝

　　⽀持PCM

　　⻜⾏模式

　　休眠唤醒

　　LED指⽰灯

　　GPIOs

　　天线接口：5G/4G天线，共4根天线 ，IPEX 1代

　　认证信息：

　　CCC*/SRRC*/CTA*

　　发射功率：

　　Class 2 for N41/N78/N79

　　Class 3 for LTE-FDD

　　Class 3 for LTE-TDD

　　协议：

　　RNDIS/NCM/IPv4/IPv6/TCP/UDP

　　环境温湿度特性：

　　正常工作温度：-30℃ to 75℃

　　扩展工作温度：-40℃ to 85℃

　　存储温度：-40℃ to 90℃

　　湿度：5%~95%

　　SRM810 MiniPCIe系列频段信息：

　　5G NR NSA：N41/N78/N79

　　5G NR SA：N1/N8/N28/N41/N78/N79

　　LTE-FDD：B1/B3/B5/B8

　　LTE-TDD：B34/B38/B39/B40/B41

　　WCDMA：B1/B8

　　5G DL 4x4 MIMO：N41/N78/N79

　　备注：*研发中
