SRM825W/MEIGLINK/美格智能/5G数传模组

发布日期:2023-10-17 10:32 浏览次数:

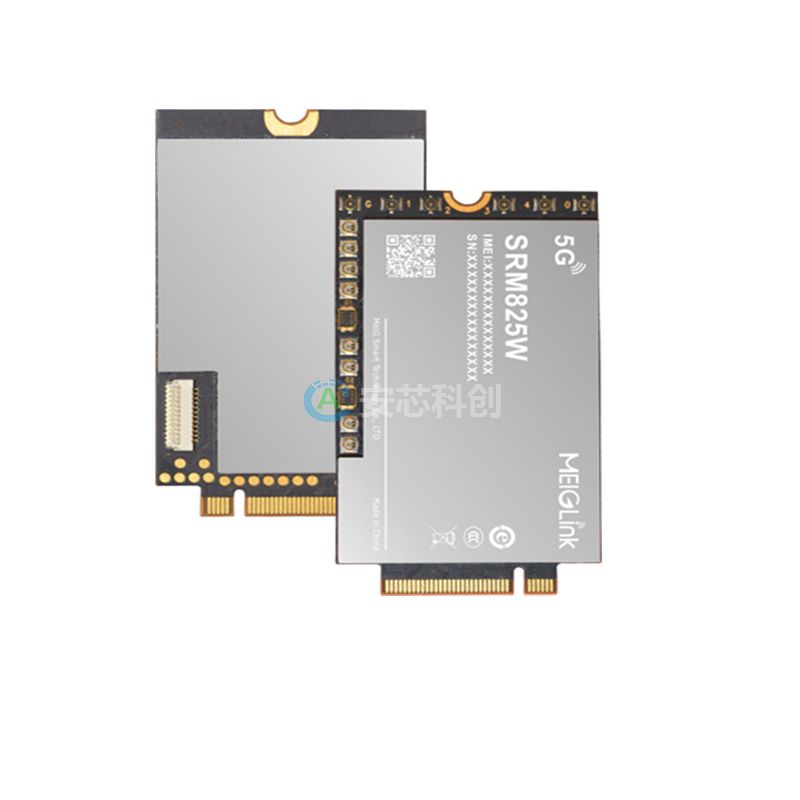

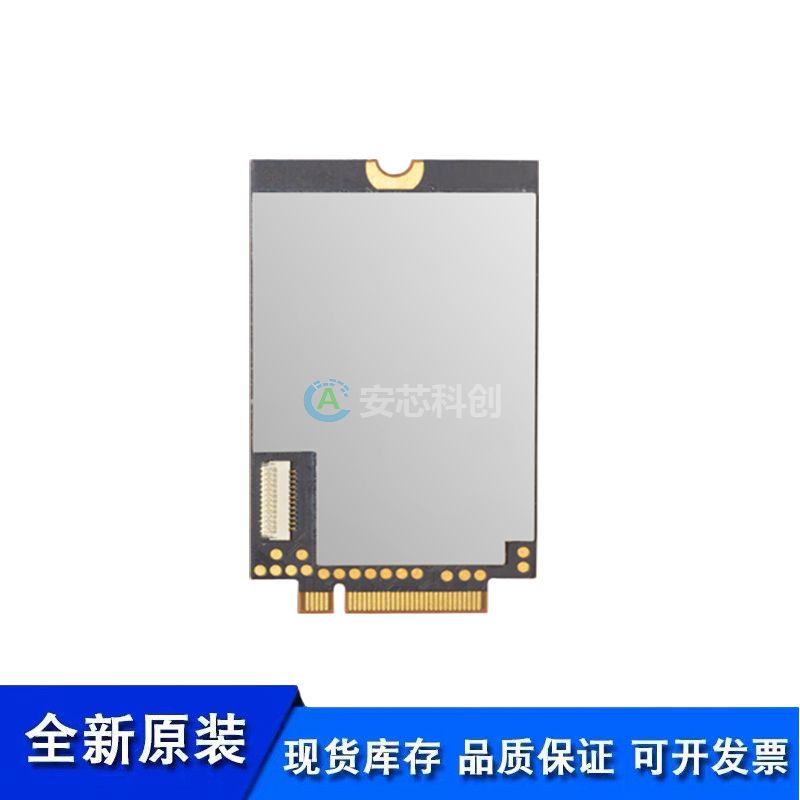

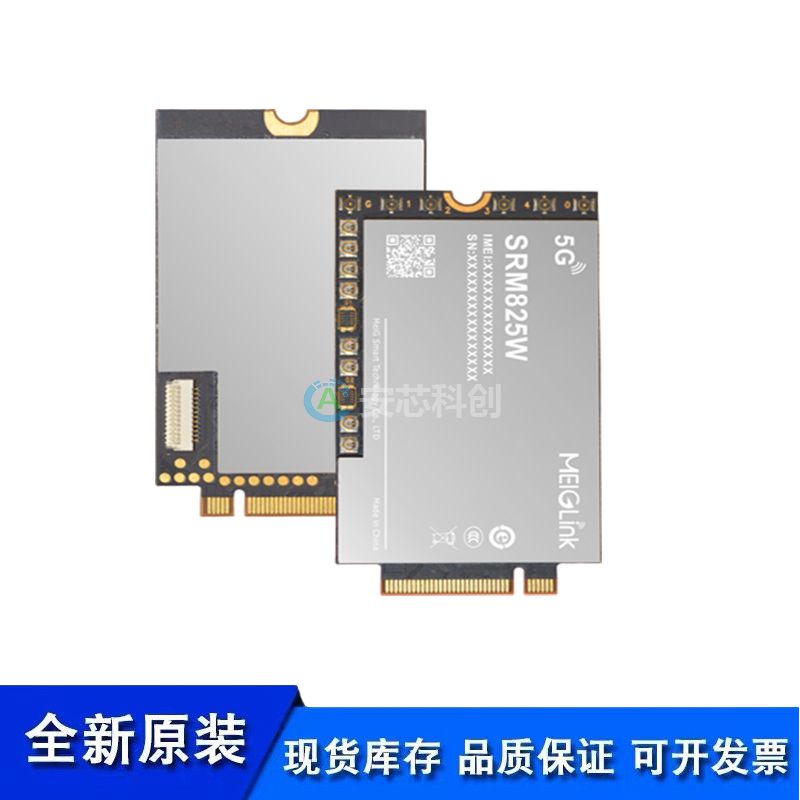

  SRM825W/MEIGLINK/美格智能/5G数传模组

  产品概述

  美格智能SRM825W模组是⼀款专为物联网和eMBB应用而设计的5G NR Sub-6GHz和mmWave模组,采用M.2封装方式,集成了高通最新⼀代的骁龙SDX55基带芯片,符合3GPP Release 15 协议标准,可支持独立组网(SA)和非独立组网(NSA)两种网络部署。

  针对不同目标地区,设计了不同子型号,可支持5G NR Sub-6GHz和mmWave网络,同时向下兼容支持3G/4G网络制式,可涵盖全球主要地区和运营商的5G商用网络频段。

  同时SRM825W模组支持Qualcomm IZat™ Gen 9定位技术,内置了多星座高精度G N S S 接收机,支持GPS/GLONASS/BeiDou/Galileo/QZSS,可提供快速、准确的定位服务。

  SRM825W模组采用M.2封装,符合行业M.2标准接口定义,可支持USB3.1、PCIe3.0 、GPIO等接口,内部集成eSIM,同时预留RGMII接口。可兼容多种类型操作系统(Android,Linux,Windows7/8/10等操作系统),内置了丰富的⽹络协议。具有接口标准,底板设计简单,更易组装等优势,可广泛应用于CPE家庭网关、高清电视、AR/VR、工业路由器、机顶盒、车载终端、视频监控、工业互联网等领域。

  主要优势:

  ● 支持5G NR Sub-6GHz和mmWave,符合3GPP R15标准,可同时支持SA/NSA

  ● 5G NR 最大下行速率达6.78Gbps,最大上行速率达1.45Gbps

  ● LTE-A 可支持 Cat.20,最⼤下⾏速率达2Gbps,最⼤上⾏速率达200Mbps

  ● 支持载波聚合和上行CA

  ● 覆盖5G NR/LTE-FDD/LTE-TDD/WCDMA⽹络

  ● Qualcomm® IZat™ Gen 9 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS

  ● ⽀持USB3.1、PCIe3.0、RGMII接口

  ● 支持射频MIMO及接收分集技术,提高通讯质量并优化数据传输的速度

  基本属性:

  产品型号:5G毫米波模组SRM825W

  封装特性:M.2封装

  尺寸(mm):52.0×30.0×3.6mm

  重量:< 10g

  模组速率:

  5G NR mmWave:- MIMO 2*2, 64QAM, 800MHz Bandwidth

  - Downlink up to 6.78Gbps

  - Uplink up to 1.45Gbps

  5G NR Sub-6GHz:- MIMO 4*4, 256QAM

  - Downlink up to 1.2Gbps

  - Uplink up to 900Mbps

  LTE Cat.20:- MIMO 4*4, 256QAM

  - Downlink up to 2Gbps

  - Uplink up to 200Mbps

  DC-HSPA+:- Downlink up to 42.4Mbps

  - Uplink up to 5.76Mbps

  驱动&工具:

  驱动:Windows 7 above , Linux, Android

  工具:一键式升级工具,Gobinet拨号工具

  *FOTA 升级

  模组接口:

  USB 2.0/USB 3.0/USB 3.1 with SS Gen2

  PCIe Gen3.0

  eSIM

  RGMII

  UART

  SIM卡接口(1.8 / 3.0V)

  天线接口:主/分集/MIMO/GNSS天线,共6根天线

  mmWave RF connector x8

  QTM525 connector x2

  Power On/Off, Reset

  1x PCM

  GPIOs

  认证信息:

  CE*/FCC*/KC*/TELEC*

  发射功率:

  Class 2 for N41/N77/N78/N79

  Class 3 for LTE-FDD

  Class 3 for LTE-TDD

  网络协议:

  NDIS/ECM/IPv4/IPv6/TCP/UDP

  环境温湿度特性:

  常规⼯作温度:-30℃ to 70℃

  扩展⼯作温度:-40℃ to 85℃

  存储温度:-45℃ to 90℃

  湿度:5%~95%

  SRM825W系列频段信息:

  -NA:Region:North America,South America

  5G NR:N2/N5/N12/N25/N41/N48/N66/N71/N77/N78/N258/N260/N261

  LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B29/B30/B66/B71

  LTE-TDD:B41/B42/B43/B46/B48

  WCDMA:B2/B4/B5

  -EA:Region:EMEA,Australia

  5G NR :N1/N3/N28/N40/N41/N77/N78/N79/N257/N258

  LTE-FDD:B1/B3/B5/B7/B8/B18/B19/B20/B28/B32

  LTE-TDDB34/B38/B39/B40/B41/B42

  WCDMA:B1/B3/B5/B8
