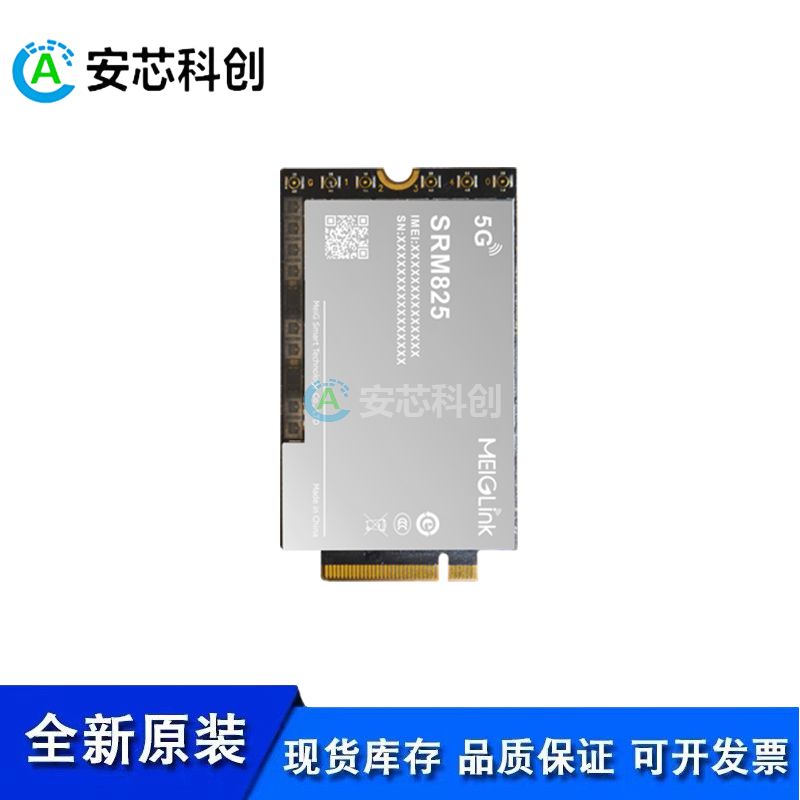

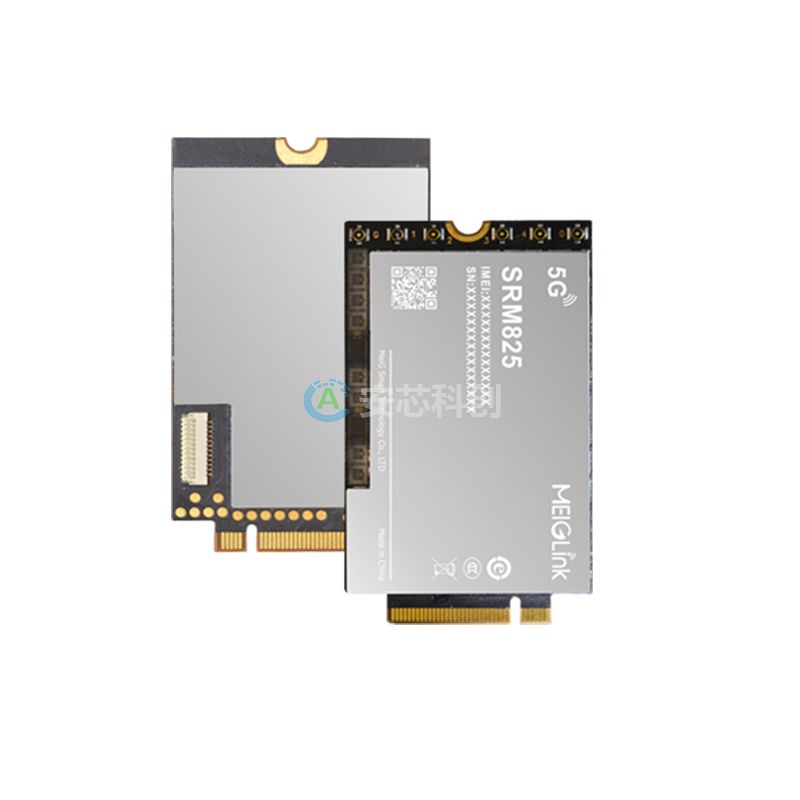

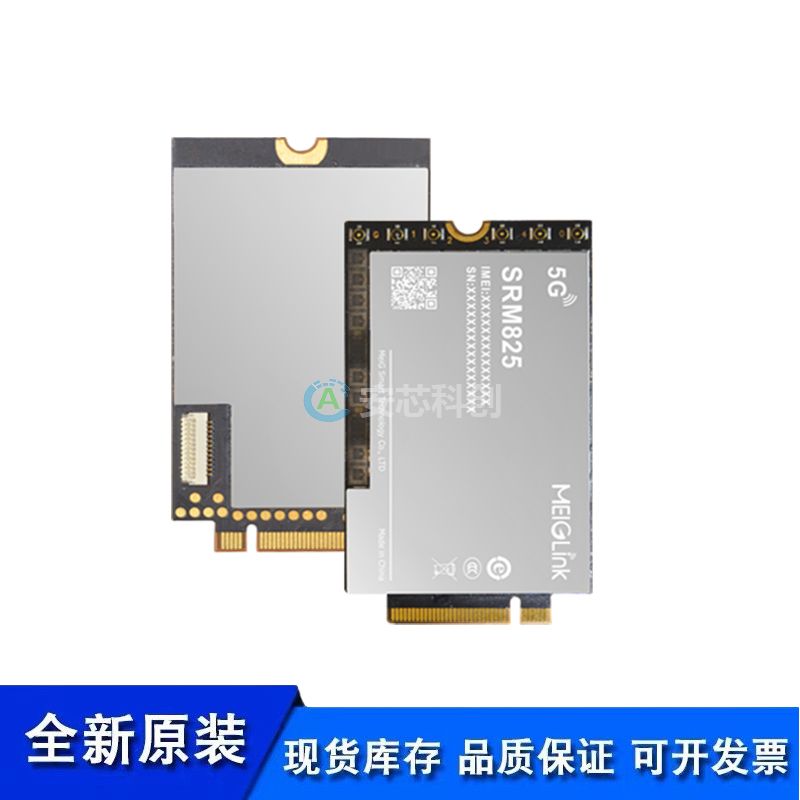

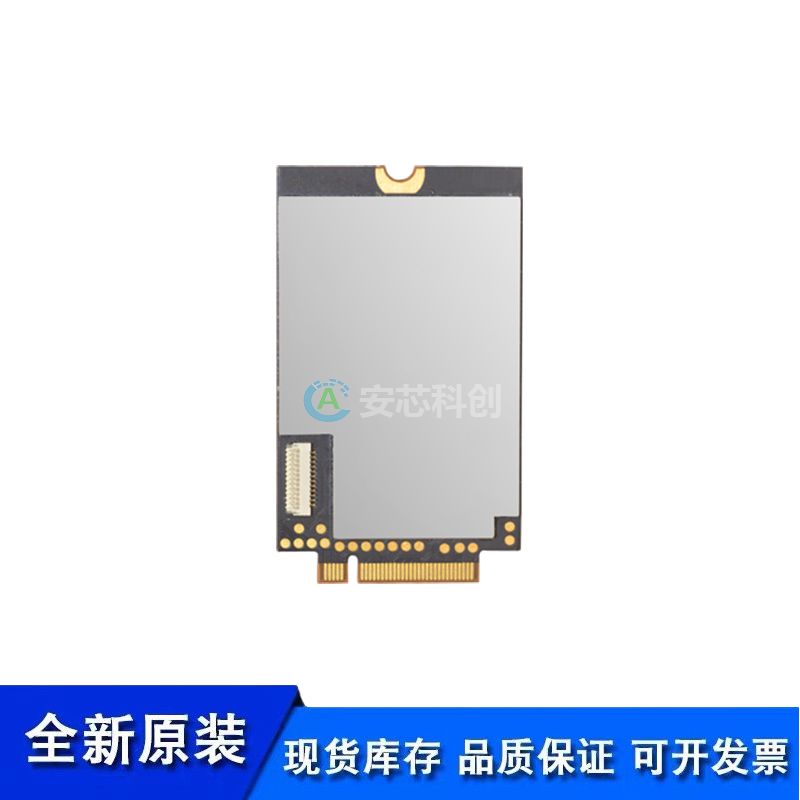

SRM825N-EA/MEIGLINK/美格智能/5G数传模组

•
•
•
•
•

　　SRM825N-EA/MEIGLINK/美格智能/5G数传模组

　　产品概述

　　美格智能SRM825N系列模组是⼀款专为物联网和eMBB应用而设计的5G NR Sub-6GHz模组，集成了高通骁龙X62基带芯⽚，符合3GPP Release 16协议标准，可⽀持独⽴组(SA)和⾮独⽴组 (NSA) 两种 络部署，并向下兼容⽀持3G/4G 络制式，可涵盖全球主要地区和运营商的5G商⽤络频段。

　　SRM825N模组可支持5G NR下行CA，支持Sub-6GHz TDD/FDD 2CC载波聚合，可支持最大120MHz带宽，有效提高5G传输速率，可扩展支持多组5G络切片、5G空口精准授时、5G LAN等R16新技术，可为客户带来更加完美的5G体验。

　　SRM825N采⽤M.2封装，符合⾏业M.2标准接⼝定义，52.0x30.x2.3mm标准尺寸设计，可⽀持USB3.1、 PCIe3.0、 GPIO等接⼝， 同时兼容eSIM设计。 可兼容多种类型操作系统(Android，Linux， Windows7/8/10等操作系统)，内置了丰富的⽹络协议。具有接⼝标准，底板设计简单，更易组装等优势，可⼴泛应⽤于CPE家庭 关、PC、⾼清电视、AR/VR、⼯业路由器、机顶盒、车载终端、视频监 控、⼯业互联网等领域。

　　主要优势：

　　● 符合3GPP Release 16标准

　　● 行业M.2 (NGFF) 标准接口，52.0x30.x2.3mm标准尺寸

　　● 支持Sub-6GHz TDD/FDD 2CC载波聚合，最大120MHz带宽

　　● 支持USB3.1、PCIe3.0等高速接口

　　● 5G NR最大下行速率达2.4Gbps，最大上行速率达900Mbps

　　● 支持USB Audio Class(UAC)语音功能，可节省Codec芯片

　　基本属性：

　　产品型号：5G模组SRM825N-EA

　　封装特性：M.2封装

　　尺寸(mm)：52.0×30.0×2.3mm

　　重量：< 10g

　　模组速率：

　　5G NR Sub-6GHz：- MIMO 4*4, 256QAM

　　- Downlink up to 2.4Gbps

　　- Uplink up to 900Mbps

　　LTE Cat.19：- MIMO 4*4, 256QAM

　　- Downlink up to 1.6Gbps

　　- Uplink up to 200Mbps

　　驱动&工具：

　　驱动：Windows 7、Windows 8、Windows 8.1、 Windows 10、Linux、Android

　　工具：一键式升级工具，Gobinet拨号工具

　　*FOTA 升级

　　模组接口：

　　USB 2.0/USB 3.0/USB 3.1 with SS Gen2

　　PCIe Gen3 / Gen4

　　eSIM

　　UART

　　SIM Card interface(1.8 / 3.0V)

　　天线接口：主/分集/MIMO/GNSS天线，共5根天线

　　Power On/Off, Reset

　　1x PCM

　　GPIOs

　　认证信息：

　　CCC/SRRC/CTA/CE*/FCC*

　　发射功率：

　　Class 2 for B41/N41/N77/N78/N79

　　Class 3 for other bands

　　网络协议：

　　RNDIS/NDIS/ECM/TCP/UDP

　　环境温湿度特性：

　　常规⼯作温度：-30℃ to 70℃

　　扩展⼯作温度：-40℃ to 85℃

　　存储温度：-45℃ to 90℃

　　湿度：5%~95%

　　SRM825N系列频段信息：

　　SRM825N-EA:Region:EMEA,Australia,Japan,Korea

　　5G SA&NSA:B1/B3/B5/B7/B8/B18/B19/B20/B28/B32

　　LTE-FDD：B34/B38/B39/B40/B41/B42

　　LTE-TDD：B41/B42/B43/B46/B48

　　WCDMA：B1/B5/B8

　　SRM825N-CN:Region:China

　　5G SA&NSA :N1/N28/N41/N78/N79

　　LTE-FDD：B1/B3/B5/B8/B28

　　LTE-TDDB34/B38/B39/B40/B41

　　WCDMA：B1/B8

　　SRM825N-NA:Region: North America

　　5G NR :N2/N5/N7/N12/N13/N14/N25/N38/N41/N48/N66/N71/N77/N78

　　LTE-FDD:B2/B4/B5/B7/B12/B13/B14/B17/B25/B26/B66/B71

　　LTE-TDD:B38/B41/B42/B43/B48

　　WCDMA:B2/B4/B5
