　　产品概述

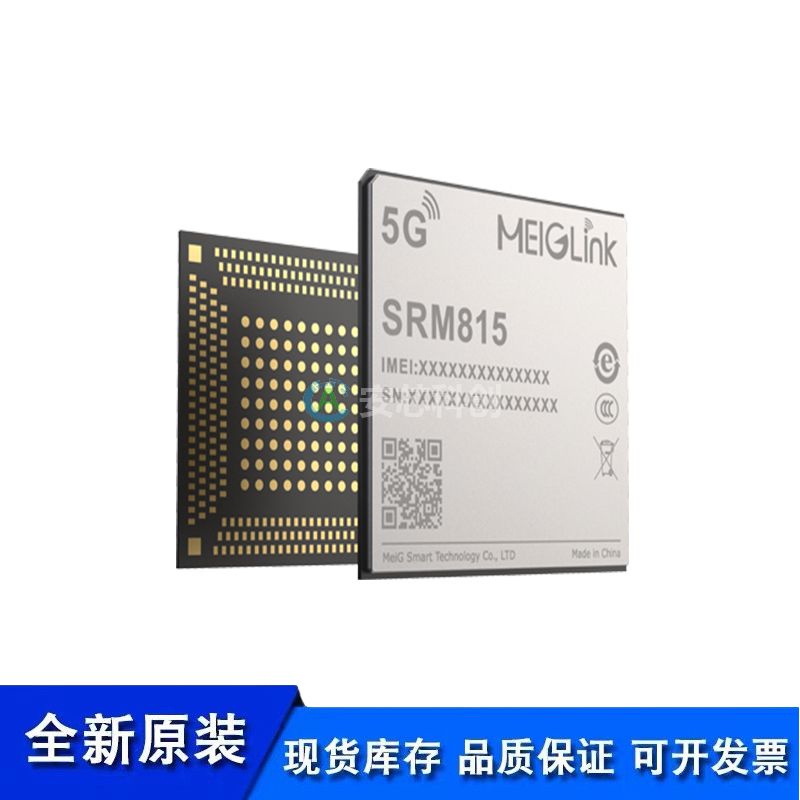

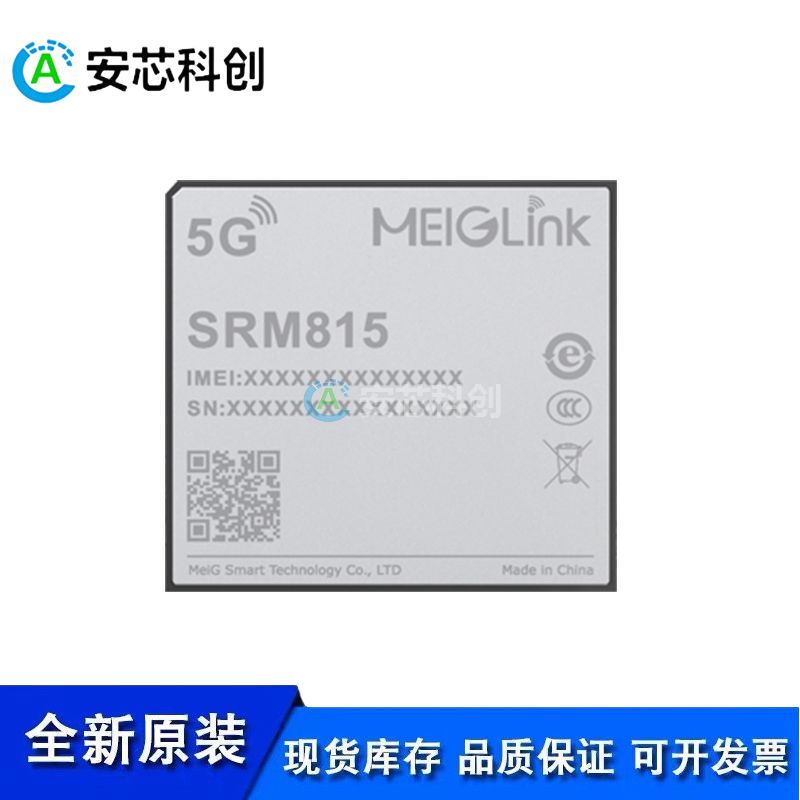

　　美格智能SRM815是一款专为物联网和eMBB应用而设计的5G NR Sub-6GHz模组，采用LGA封装方式，集成了高通最新一代的骁龙SDX55基带芯片，符合3GPP Release 15 标准，可支持独立组网(SA)和非独立组网(NSA)两种网络部署。

　　SRM815模组针对不同目标地区，设计了不同子型号，支持3G/4G/5G多种网络制式，可涵盖全球主要地区和运营商的5G商用网络频段。

　　SRM815支持高通IZat™ Gen 9定位技术，内置了多星座高精度GNSS接收机，可支持GPS/GLONASS/BeiDou/Galileo/QZSS，可提供快速、准确的定位服务。

　　SRM815支持丰富的行业标准接口方便进行外设扩展，可支持USB3.1、PCIe3.0 、SDIO、SPI、多路UART、ADC、GPIO等接口，兼容多种类型操作系统(Android， Linux， Windows 7/8/10等操作系统)，内置了丰富的网络协议，在可靠性、散热等方面有较大优势，可广泛应用于CPE家庭网关、高清电视、AR/VR、工业路由器、机顶盒、车载终端、工业互联网等领域。

　　主要优势：

　　● 5G NR Sub-6GHz，支持3GPP R15标准，支持SA/NSA

　　● 5G NR 最大下行速率达4Gbps，最大上行速率达300Mbps

　　● LTE-A 可支持Cat.22，最大下行速率达2.4Gbps，最大上行速率达200Mbps

　　● 支持载波聚合

　　● 覆盖5G NR/LTE-FDD/LTE-TDD/WCDMA网络

　　● Qualcomm® IZat™ Gen 9 引擎, 支持GPS/GLONASS/BeiDou/Galileo/QZSS *支持USB3.1、PCIe3.0接口

　　● 多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持CSFB/VoLTE/VoNR

　　● 支持射频MIMO及接收分集技术，提高通讯质量并优化数据传输的速度

　　基本属性：

　　产品型号：5G SRM815模组

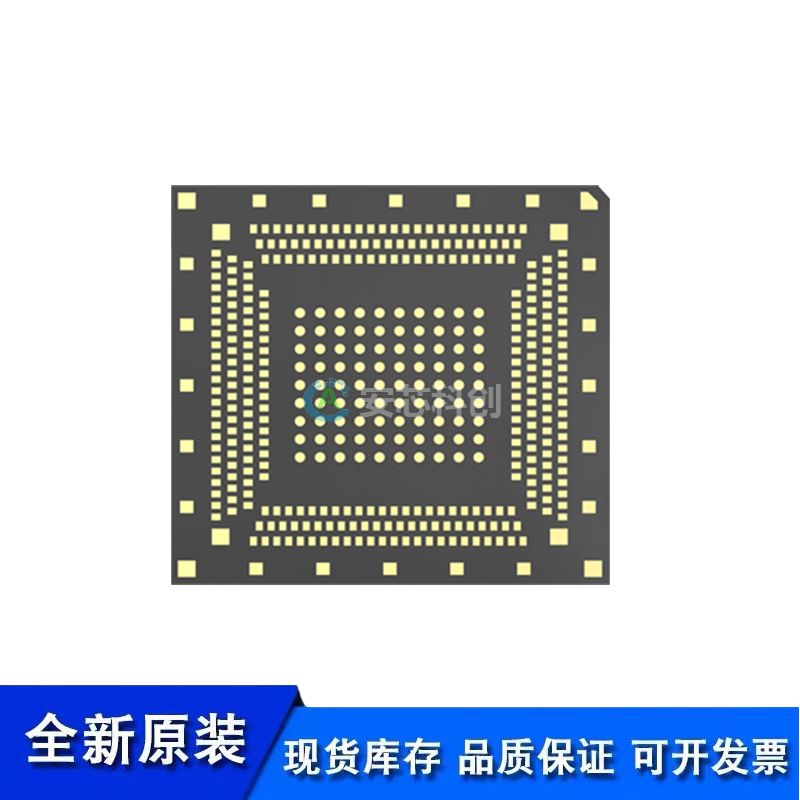

　　封装特性：LGA 封装

　　尺寸(mm)：44.0×41.0×2.8mm

　　重量：< 10g

　　模组速率：

　　5G NR Sub-6GHz：- MIMO 4*4, 256QAM

　　- Downlink up to 4Gbps

　　- Uplink up to 300Mbps

　　LTE Cat22：- MIMO 4*4, 256QAM

　　- Downlink up to 2.4Gbps

　　- Uplink up to 200Mbps

　　DC-HSPA+：- Downlink up to 42.4Mbps

　　- Uplink up to 5.76Mbps

　　驱动&工具：

　　驱动：Windows 7、Windows 8、Windows 8.1、Windows 10、Linux、Android

　　工具：一键式升级工具，Gobinet拨号工具

　　FOTA 升级*

　　模组接口：

　　USB 2.0/USB 3.0/USB 3.1 with SS Gen2

　　1xPCIe Gen3.0

　　天线接口：主/分集/MIMO/GNSS天线，共9根天线

　　1xI2C

　　1xSDIO 3.0

　　Power On/Off, Reset

　　1xRGMII

　　2xADC

　　1xPCM

　　1xSPI

　　GPIOs

　　认证信息：

　　SRRC/CE*/FCC*/PTCRB*

　　发射功率：

　　Class 2 for N41/N77/N78/N79

　　Class 3 for LTE-FDD

　　Class 3 for LTE-TDD

　　协议：

　　TCP/UDP/SSL*/HTTP(S)*/FTP*/PPP/PING/DTMF/QMI/MQTT*/AGPS/SUPL2.0,VoNR/VoLTE/CSFB

　　环境温湿度特性：

　　工作温度：-40℃ to 85℃

　　存储温度：-45℃ to 90℃

　　湿度：5%~95%

　　SRM815系列频段信息：

　　SRM815-EA：

　　Region：EMEA, China, Korea, Australia

　　5G NR Sub-6G：N1/N3/N5/N7/N8/N20/N28/N38/N40/N41/N77/N78/N79

　　LTE-FDD：B1/B3/B5/B7/B8/B18/B19/B20/B28/B32

　　LTE-TDD：B34/B38/B39/B40/B41/B42

　　WCDMA：B1/B3/B5/B8

　　SRM815-NA：

　　Region：North America, South America

　　5G NR Sub-6G：N2/N5/N12/N25/N41/N48/N66/N71/N78

　　LTE-FDD：B2/B4/B5/B12/B13/B14/B25/B26/B28/B29/B30/B66/B71

　　LTE-TDD：B41/B42/B43/B48

　　WCDMA：B2/B4/B5

　　备注：*研发中
