　　产品概述

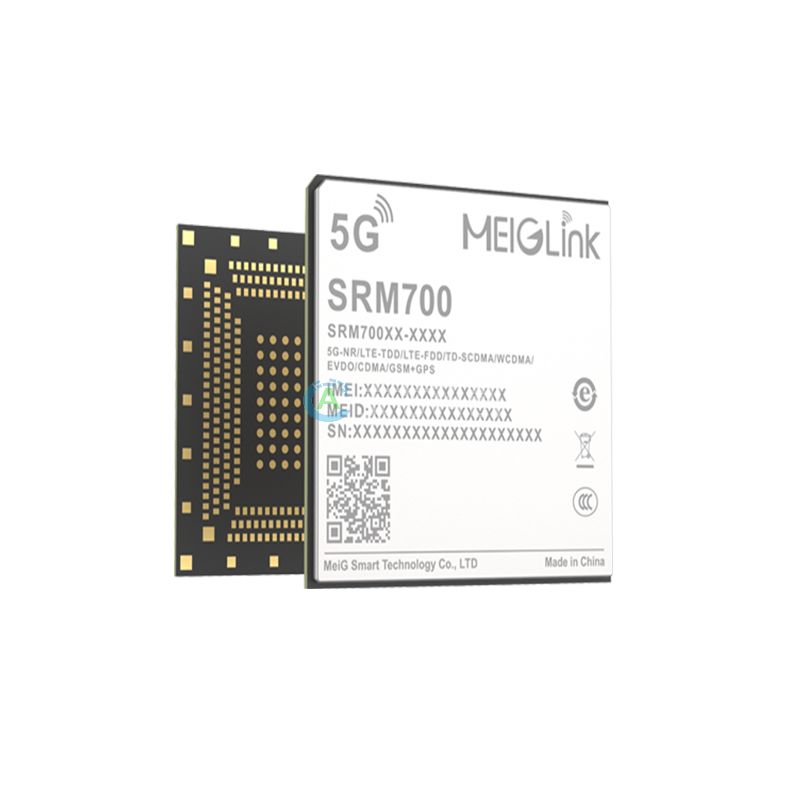

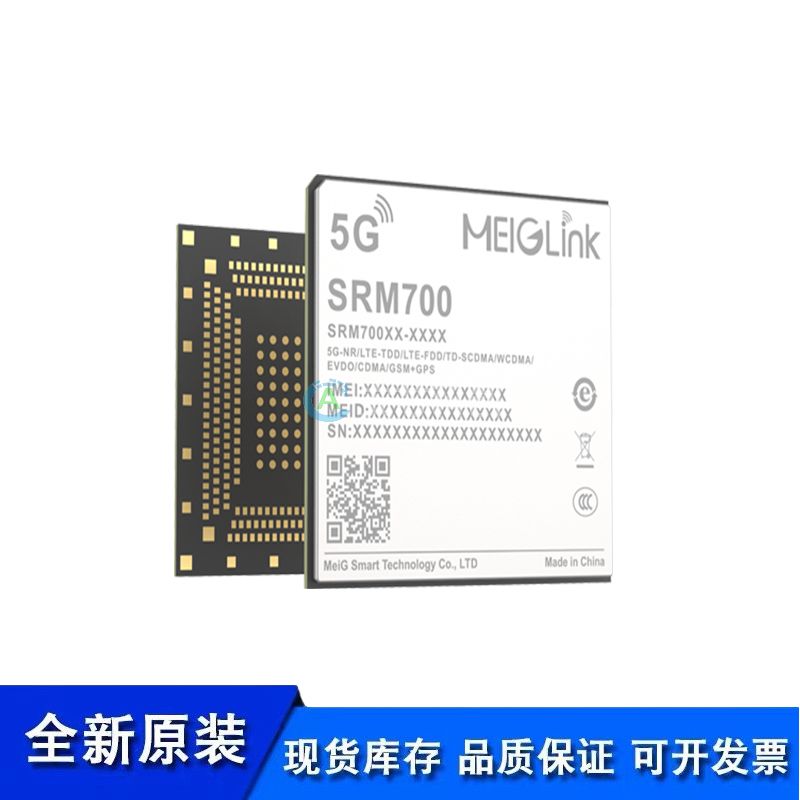

　　美格智能SRM700系列模组，基于高通5G SoC QCM4490平台开发。模组采用高通8 Kryo™ CPU(2 * GoldA78 2.4GHz+6 * SilverA55 2.0GHz )，4nm制程, 内置Adreno™ GPU 613，支持OpenGL ES 3.2、 Vulkan 1.x、OpenCL 2.0、DX FL12。最高支持1080p@60 fps视频编码和1080p@60 fps视频解码，支持 H.264/H.265 格式。模组搭载Android 13 操作系统，内置存储为64GB+6GB(128GB+8GB、256GB+12GB)，支持 5G NR sub-6Ghz，支持DL 4 × 4 MIMO ，UL: 256 QAM，支持 NSA和SA，集成L1+L5 GPS，集成 2x2 MIMO Wi-Fi 6E及BT 5.2功能。

　　SRM700集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口、PCIe接口等等;可提供语音、短信、通讯簿，可广泛应用于5G网络下的视频记录仪、智慧驾舱，智能 POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持5G NR sub-6Ghz，支持DL 4 × 4 MIMO SA/NSA

　　● 支持WIFI 6E, 2x2 MIMO

　　● 支持FHD+ (1080x2520) @90/120Hz

　　● 双摄像头：16+16 MP@30 fps

　　● 支持1组 USB 3.1 Gen2

　　● 集成GPS L1+L5双频定位，满足不同环境下快速、精准定位的需求

　　● 高达1080@60 fps 视频编解码

　　● 接口丰富：USB/GPIO/SPI/UART/ ...

　　● 生命周期至2030年

　　基本属性：

　　产品型号：5G智能模组SRM700

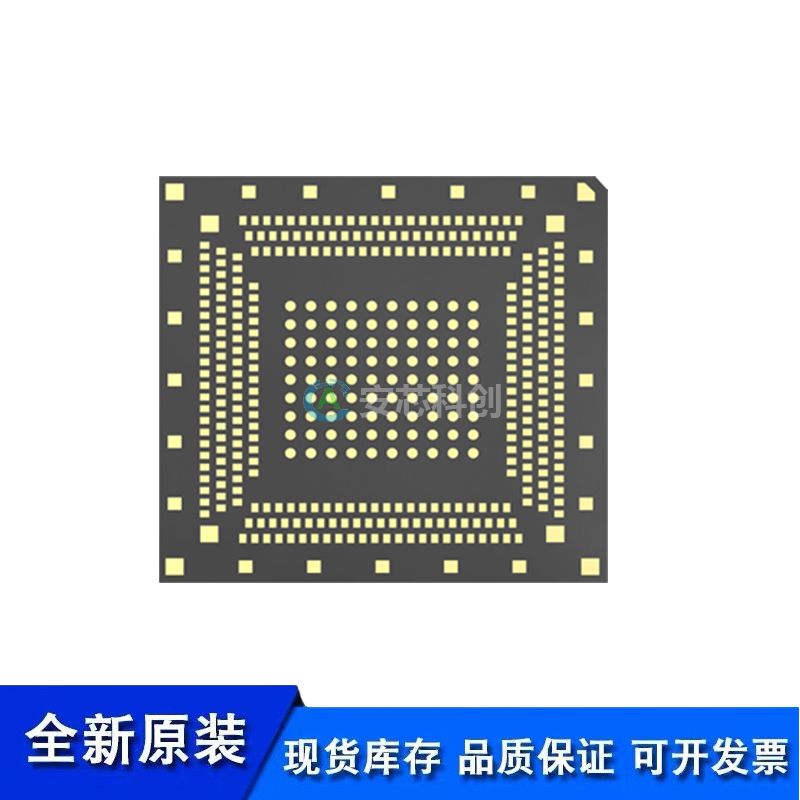

　　封装特性：LGA封装

　　操作系统：Android 13.0

　　存储：64GB UFS+6GB LPDDR5(分离式)(默认)

　　128GB UFS+8GB LPDDR5(分离式)(可选)

　　256GB UFS+12GB LPDDR5(分离式)(可选)

　　工作温度：-30°C~+75°C

　　储存温度：-40°C ~ +90°C

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　尺寸(mm)：47.0×48.0×3.0mm

　　重量：约13.0g

　　认证：CCC*

　　特性：

　　WLAN：WIFI 6E(2 × 2 MU-MIMO 802.11a/b/g/n/ac/ax)

　　蓝牙：BT5.2

　　GNSS：GPS/GLONASS/BeiDou, L1+L5 GPS

　　Modem：• 3GPP 5G Rel.16

　　• sub-6 GHz 5G NR

　　• Sub-6: 256 QAM for uplink and downlink

　　支持双卡双待

　　通过 USB 进行固件更新

　　通用接口：

　　I2C 接口：5 组

　　(U)SIM 接口：2 组(1.8V/2.95V)

　　UART 接口：3 组(支持硬件流控，最高速率可达4Mbps)

　　SD 卡接口：1 组(支持 SD 3.0，4-bit SDIO，dual-voltage)

　　SPI 接口：2 组

　　ADC 接口：2 组

　　GPIO 接口：19 组

　　PWRKEY ：1.8V，内部上拉

　　天线接口：主天线*4，GNSS 天线*1，Wi-Fi&BT 天线*2

　　USB 接口：

　　1 x USB 3.1 Gen1 支持USB OTG

　　音频接口：

　　模拟输出：扬声器、听筒、耳机

　　模拟输入：3 组麦克风，支持 1 组降噪麦克风

　　数字接口：2 x MI2S，3 x DMIC

　　触摸屏接口：

　　I2C接口电容式触摸屏

　　摄像头接口：

　　3 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

　　16 + 16 MP/25 MP@30 fps

　　接口信息：

　　显示接口：

　　FHD+(1080x2520)@ 60/90/120 Hz

　　One 4-lane DSI

　　多媒体信息：

　　视频编解码：

　　Decode : 1080P@60fps H.264/H.265/VP9

　　Encode : 1080P@30fps H.264/H.265

　　Concurrency : 1080p30 decode + 1080p30 encode

　　SRM930系列频段信息：

　　SRM700-C:

　　5G-FDD：N1/N28/N41/N78/N79

　　5G-TDD：N41/N78/N79

　　LTE-FDD：B1/B3/B5/B8

　　LTE-TDD：B34/B38/B39/B40/B41

　　WCDMA：B1/B8

　　CDMA：BC0

　　SRM700-E:

　　5G-FDD: N1/N3/N5/N8/N20/N28

　　5G-TDD: N38/N40/N41/N77/N78/N79

　　LTE-FDD:B1/B3/B5/B7/B8/B20/B26/B28

　　LTE-TDD: B38/B40/B41

　　WCDMA: B1/B5/B8

　　SNM700：

　　仅支持 Wi-Fi & BT

　　其他版本：

　　TBD

　　备注：*研发中
