　　产品概述

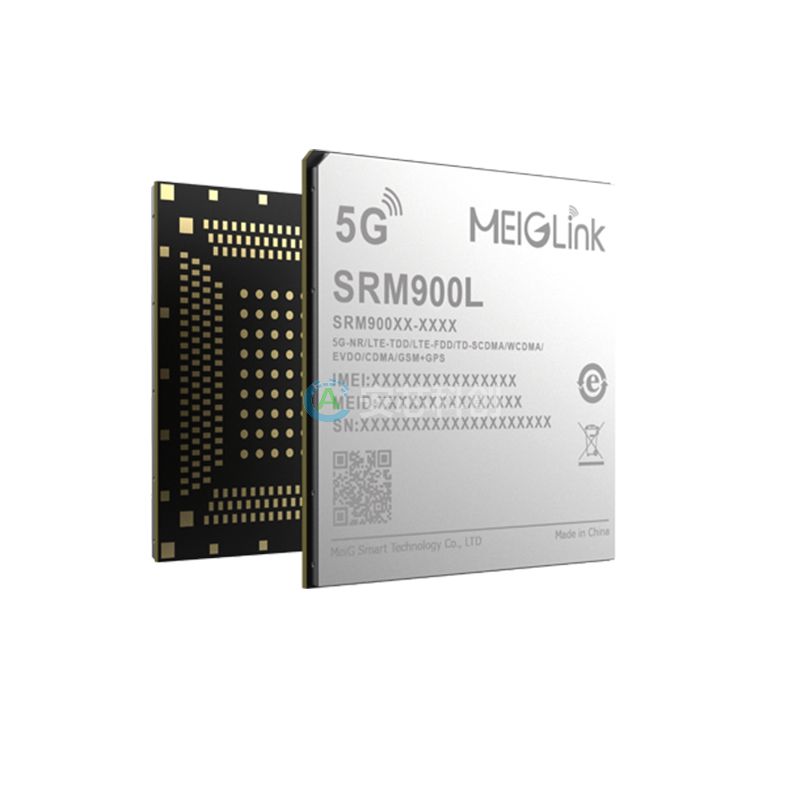

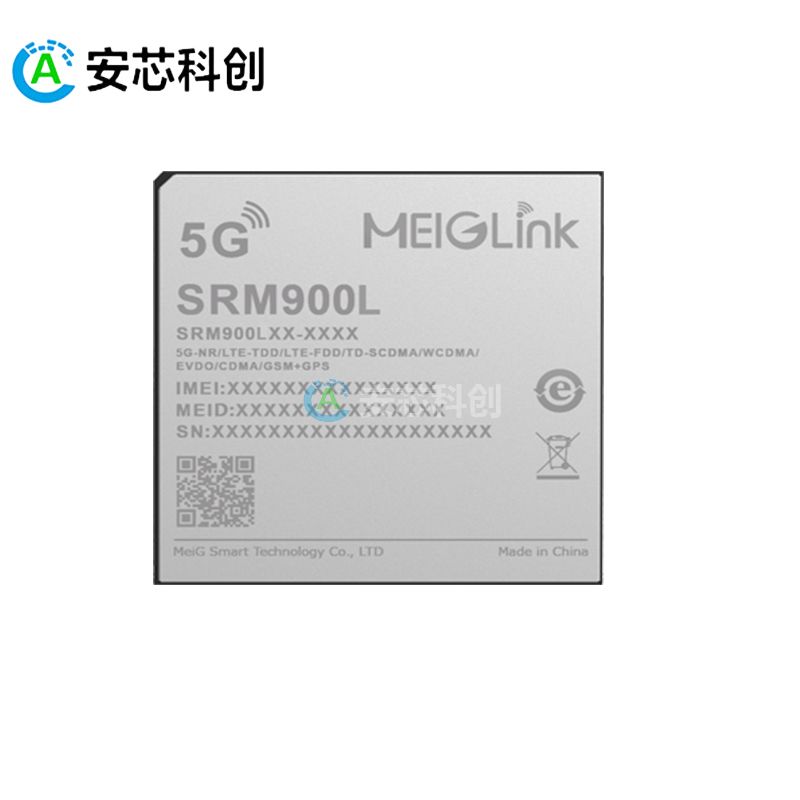

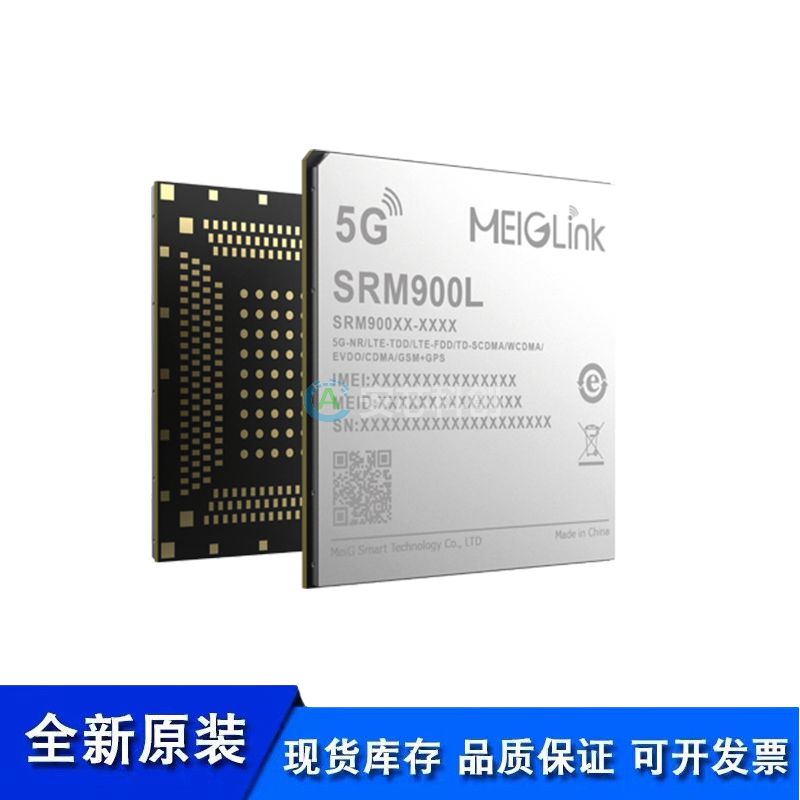

　　美格智能SRM900L系列模组，采用高通400系列的5G骁龙 480(SM4350)，该CPU采用8nm FinFET制程，内置64bit ARMV8内核，Kryo™ 460(2* A76 2.0GHz & 6* A55 1.8GHz)，内置 Adreno™ GPU 619 和Dual HVX，可以搭载更高AI算力的算法，支持Decode/encode最高1080P@60fps、H.264/H.265，搭载安卓11操作系统，模组内置板卡内存为64GB+4GB(32GB+3GB 或 128GB+6GB)，支持5G NR sub-6Ghz，支持 DL 4x4 MIMO, UL 1x1 MIMO，支持NSA和SA组网模式，集成了L1+L5 GPS双频定位以及2x2 Wi-Fi(满足 Wi-Fi6 部分特性)。

　　SRM900L集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB 接口、I2C接口、SPI接口等;可提供语音、短信、通讯簿、2x2 MIMO Wi-Fi、BT和GPS 功能;产品支持双1600W 的3D摄像或景深拍照，可广泛应用于5G网络下的视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持5G NR sub-6Ghz，支持 DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

　　● 支持2x2 MU MIMO Wi-Fi

　　● AI 支持Dual HVX

　　● 支持FHD+ 2520*1080@90Hz

　　● 摄像头功能，支持3路 4Lane ISP

　　● 集成GPS L1+L5 双频定位，满足不同环境下快速、精准定位的需求

　　● 支持1080P @60fps 视频的录制和播放

　　基本属性：

　　产品型号：5G智能模组SRM900L

　　封装特性：LGA封装

　　操作系统：Android 11.0

　　存储：64GB UFS+4GB LPDDR4x (默认)32GB EMMC+3GB LPDDR4x(可选)128GB UFS+6GB LPDDR4x (可选)

　　温度范围：-40°C ~ +75°C

　　尺寸(mm)：47.0×48.0×3.0mm

　　重量：约13.0g

　　特性：

　　WLAN：2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac，ax ready

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　GNSS：GPS/GLONASS/BeiDou, L1+L5 GPS

　　Modem：• 3GPP Rel.15 5G NR

　　• sub-6 GHz 5G NR

　　• 256 QAM uplink/downlink in sub-6 GHz

　　• Rel.15 LTE multimode modem

　　内置充电芯片和电量计，支持高通 Quick Charge 4.0

　　支持双卡双待

　　通过USB进行固件更新

　　音频&视频：

　　支持 VoLTE 超高清语音通话，以及 SRVCC/CSFB 语音回落技术

　　24-bit/192kHz 高保真音乐回放

　　视频编解码：Decode 1080p@60fps 8-bit;H.264/H.265 Encode 1080p@60fps 8-bit;H.264/H.265 1080p30 decode+1080p30 encode

　　模组接⼝：

　　显示接口：FHD+ 10 bit, 60/90/120 Hz support,

　　One 4-lane DSI, D-PHY 1.2, C-PHY 1.0

　　摄像头接⼝：

　　支持3×ISP 14 bit:13+13+13MP

　　单摄像头，可以最大支持 25M 像素拍照

　　触摸屏接口：电容式触摸屏

　　音频接⼝：

　　模拟音频：扬声器、听筒、耳机、3组麦克风

　　支持1组降噪麦克风

　　USB 接口：

　　USB 3.0*1支持快速充电 QC4.0

　　符合USB 3.0/2.0规范，支持USB OTG

　　I2C 接口：5组

　　(U)SIM 接口：2组(1.8V/2.95V)

　　UART 接口：3 组(支持硬件流控，最高速率可达(4Mbps)

　　SD 卡接口：1组(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY：1.8V，内部上拉

　　SPI 接口：2组(1 组可以复用为UART ;1 组可以复用为 I2S，I2S 支持 Tx 和 Rx)

　　ADC 接口：2组

　　GPIO 接口：19组

　　马达驱动接口：1组

　　Flashlight 接口：2路

　　LED 指示接口：4组

　　天线接口：主天线、分集天线、GNSS 天线和Wi-Fi & BT天线

　　SRM900L系列频段信息：

　　SRM900-C:

　　5G：N41/N78/N79/N1

　　NSA/SA

　　EN-DC：B3 or B39+N79

　　B3 or B39+N41

　　B5 or 8 or 1 or B3+N78

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B5/B8

　　TD-SCDMA:B34/B39

　　备注：*研发中
