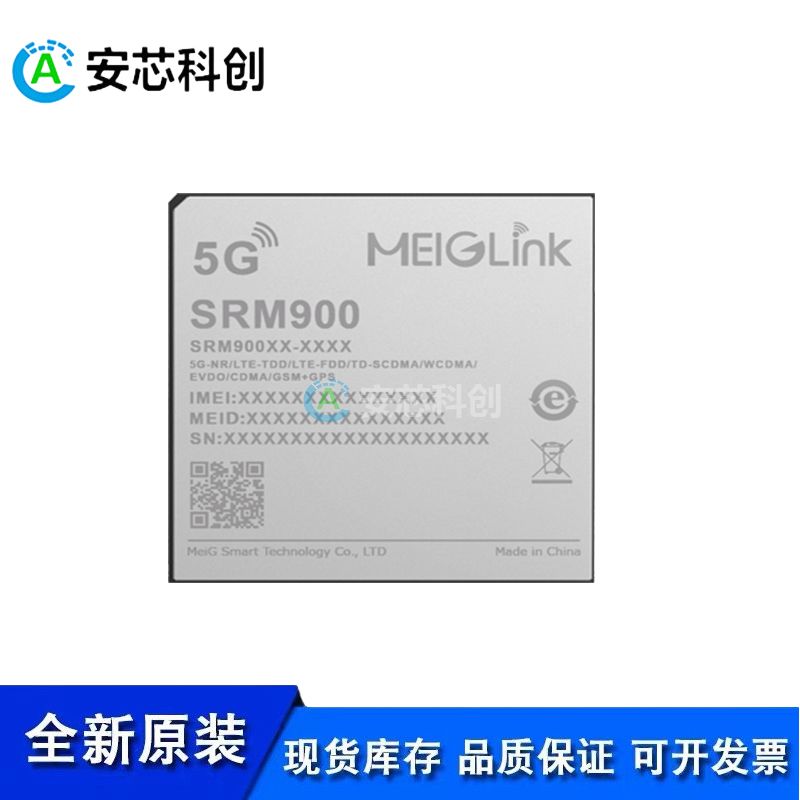

SRM900/MEIGLINK/美格智能/5G智能模组

•
•
•
•
•

　　SRM900/MEIGLINK/美格智能/5G智能模组

　　产品概述

　　美格智能SRM900系列模组，采用高通骁龙600系列的5G SDM690(SM6350)，该 CPU采用 8nm FinFET 制程，内置64bit ARM V8内核,采用 Kyro 560(2* A77 2.0GHz & 6* A55 1.7GHz)，内置Adreno GPU 619 和 V66A 1.2GHz+Dual HVX，可以搭载更高 AI 算力的算法，支持 Decode/encode 最高4K 30fps、H.265，搭载安卓11操作系统，模组内置板卡内存为 64GB+4GB(或 128GB+6GB)，支持5G NR sub-6Ghz，支持 DL 4x4 MIMO, UL 1x1 MIMO，支持NSA和SA，集成了 L1+L5 GPS 和 2x2 MIMO 以及 ax ready Wi-Fi的宽带智能无线通信模组。

　　SRM900集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART 接口、USB 接口、I2C 接口、SPI 接口等等;可提供语音、短信、通讯簿、2x2 MIMO WiFi、BT和GPS功能;产品支持双1600W 的3D摄像或景深拍照，可广泛应用于5G网络下的视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持5G NR sub-6Ghz，支持DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

　　● 支持2x2 MU MIMO Wi-Fi，支持 ax ready

　　● AI支持 V66A 16/16/512KB 1.2GHz+Dual HVX

　　● 支持双屏异显和双触摸控制，屏显支持2520*1080@60fps+QHD60 via Display-Port

　　● 摄像头功能，支持3路bayer+1路RDI摄像头

　　● 集成GPS L1+L5双频定位，满足不同环境下快速、精准定位的需求

　　● 支持4K @30fps视频的录制和播放

　　基本属性：

　　产品型号：5G智能模组SRM900

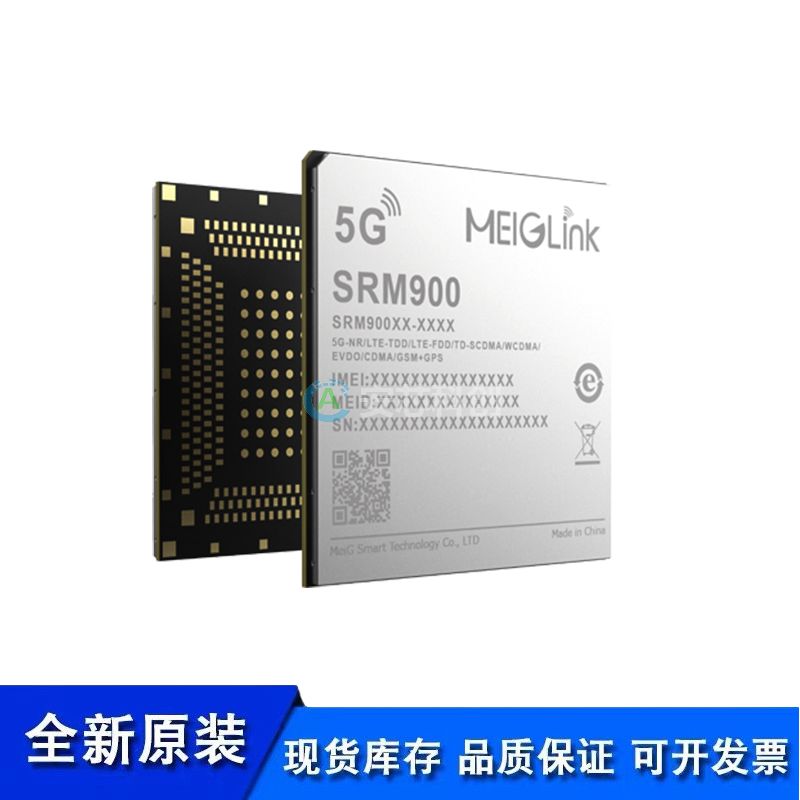

　　封装特性：LGA封装

　　操作系统：Android 11.0

　　存储：64GB UFS+4GB LPDDR4x(默认) 128GB UFS+6GB LPDDR4x(可选)

　　温度范围：-40°C ~ +75°C

　　尺寸(mm)：47.0×48.0×3.0mm

　　重量：约13.0g

　　特性：

　　WLAN：2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac，ax ready

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　GNSS：GPS/GLONASS/BeiDou, L1+L5GPS

　　Modem：• 3GPP Rel.15 5G NR

　　• sub-6 GHz 5G NR

　　• 256 QAM uplink/downlink in sub-6 GHz

　　• Rel.15 LTE multimode modem

　　内置充电芯片和电量计，支持高通 Quick Charge 4.0

　　支持双屏异显

　　支持双卡双待

　　通过USB进行固件更新

　　音频&视频：

　　支持VoLTE超高清语音通话，以及 SRVCC/CSFB 语音回落技术

　　24-bit/192kHz 高保真音乐回放

　　视频编解码：Decode 4K@30fps 10-bit; Encode 4K@30fps 8-bit; 4K@30 playback+1080P@30 encode

　　模组接⼝：

　　LCM 接口：• FHD+ 10 bit, 60/90/120 Hz support,

　　• One 4-lane DSI, D-PHY 1.2, C-PHY 1.0

　　• DisplayPort support over USB Type-C

　　摄像头接⼝：

　　支持3 × ISP 14 bit + 1 × lite ISP: 16+16+16 MP

　　单摄像头，可以最大支持 32M 像素拍照

　　触摸屏接口：电容式触摸屏

　　音频接⼝：

　　模拟音频：扬声器、听筒、耳机、3 组麦克风

　　支持1组降噪麦克风

　　USB 接口：

　　USB 3.0*1，支持快速充电QC4.0

　　符合USB 3.0/2.0规范，支持 USB OTG

　　支持Type-C Display Port

　　I2C 接口：5组

　　(U)SIM 接口：2组(1.8V/2.95V)

　　UART 接口：3 组(支持硬件流控，最高速率可达(4Mbps)

　　SD 卡接口：1组(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY：1.8V，内部上拉

　　SPI 接口：2组(1 组可以复用为UART ;1 组可以复用为 I2S，I2S 支持 Tx 和 Rx)

　　ADC 接口：2组

　　GPIO 接口：19组

　　马达驱动接口：1组

　　Flashlight 接口：2路

　　LED 指示接口：4组

　　天线接口：主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口

　　SRM900系列频段信息：

　　SRM900-C:

　　5G：N41/N78/N79/N1

　　NSA/SA

　　EN-DC：B3 or B39+N79

　　B3 or B39+N41

　　B5 or 8 or 1 or B3+N78

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B5/B8

　　TD-SCDMA:B34/B39

　　备注：*研发中
