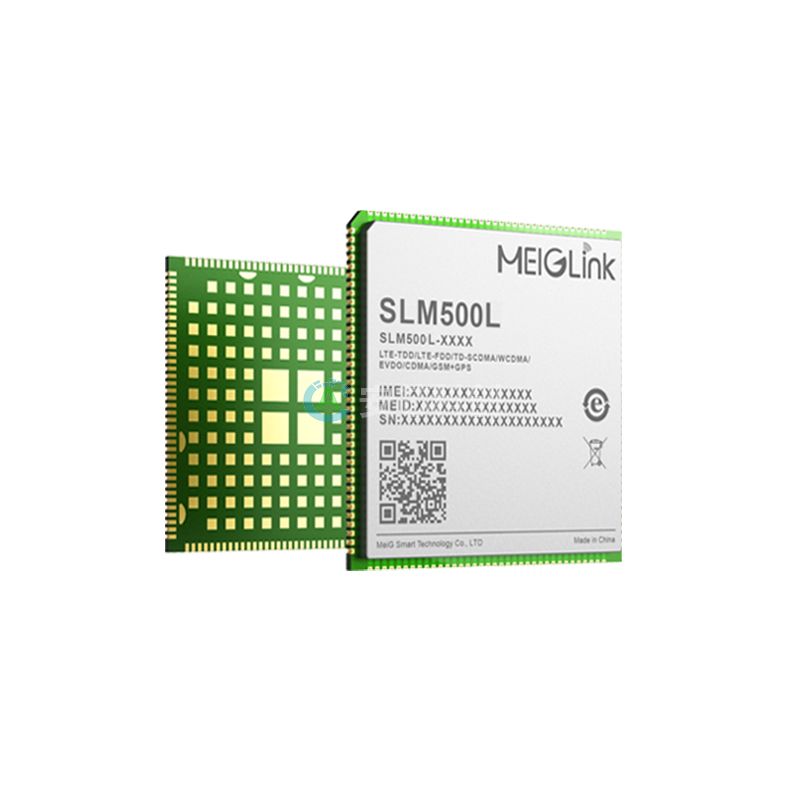

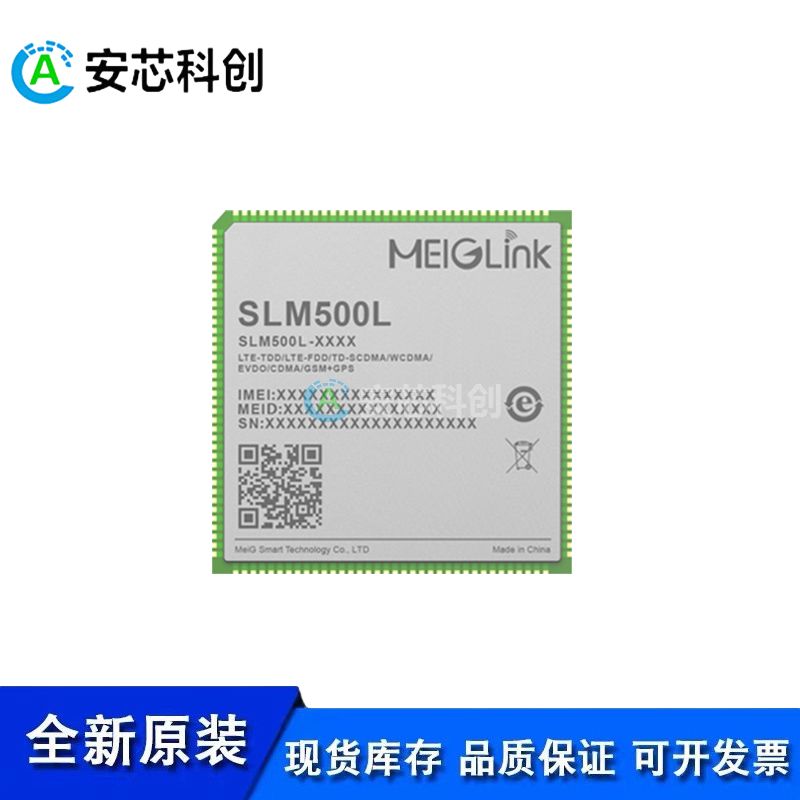

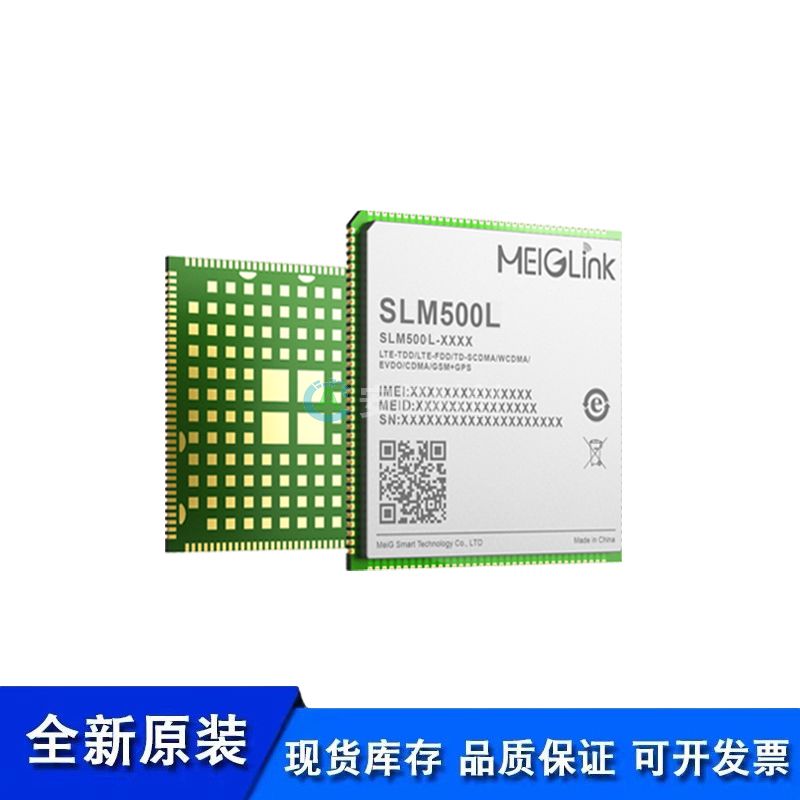

　　产品概述

　　SLM500L系列核心板，采用高通骁龙400系列的SDM450，该CPU采用14nm FinFET制程，内置64bit ARM、8 核 A53(4*1.8GHz)，支持 Decode/encode 最高 4K@30fps、H.265，支持FHD屏幕分辨率，支持两路ISP摄像头，搭载Android 10操作系统，支持板卡内存为 2GB+16GB(3GB+32GB)，支持LTE Cat4，最大下行速率可达150Mbps，最大上行速率可达50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式，集成了GNSS和2.4&5G WIFI的宽带智能无线通信模块。

　　SLM500L系列模组，目前包含了以下区域的子型号：SLM500L-C、SLM500L-E*、SLM500L-A*、SLM500L-LA*、SLM500LJ*、SLM500L-AU*、SNM500L。SLM500L可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和GPS功能;产品支持双1300W的3D摄像或景深拍照，可广泛应用于警务执法仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持 LTE Cat 4，最大下行速率可达 150Mbps

　　● 各网络制式的全面覆盖

　　● 支持主屏最高支持 FHD( 1920x1200)，@60pfs

　　● 支持双 ISP，双摄(13M+13M)功能

　　● 最高支持 21MP camera

　　● 集成多星座 GNSS 接收机，满足不同环境下快速、

　　● 精准定位的需求

　　● 支持 4K @30fps 视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM500L

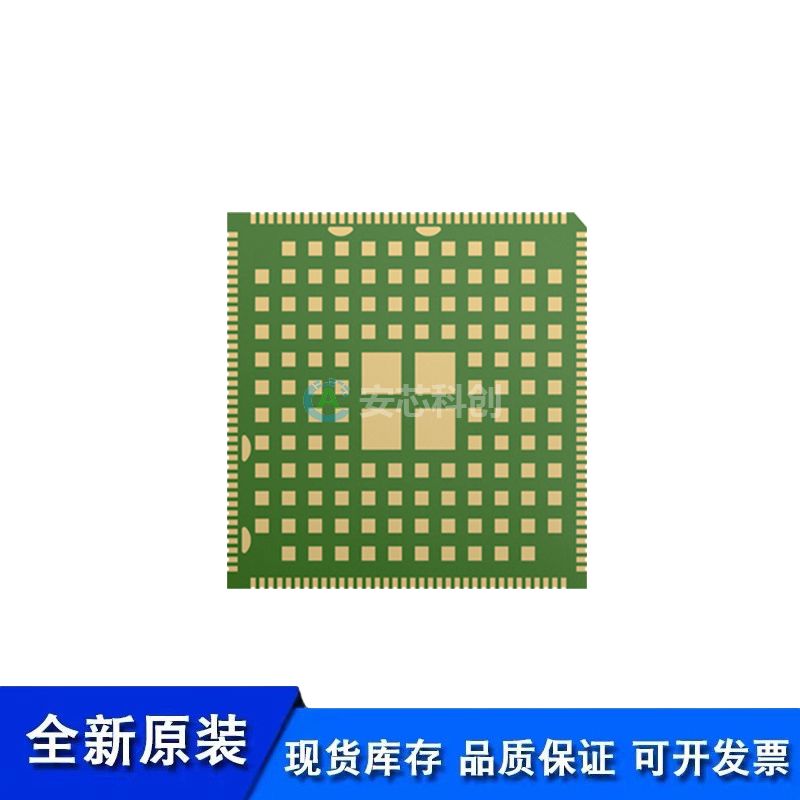

　　封装特性：LCC+LGA 封装

　　操作系统：Android 10

　　存储：16GB eMMC+2GB LPDDR3 (默认)

　　32GB eMMC+3GB LPDDR3 (可选)

　　工作温度：-30°C ~ +75°C

　　存储温度范围：-40°C ~ +85°C

　　模组尺寸：40.5mm ×40.5mm ×2.8mm

　　供电电压：3.55V~4.4V，典型值 3.8V

　　重量：约 13.0g

　　认证：CCC(中国)

　　突出特性：

　　WLAN： 2.4G/5G, 802.11 a/b/g/n/ac*

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/4.2 BLE

　　GNSS ： GPS/GLONASS/BeiDou

　　LTE Cat4，

　　支持分集接收天线，下行支持 MIMO 2×2

　　支持 3GPP E-UTRA Release 12

　　带宽： 1.4/3/5/10/15/20MHz

　　支持双卡双待

　　通过USB进行固件更新

　　接口信息：

　　天线接口：

　　Wi-Fi & BT 天线接口

　　其他接口：

　　LCM 接口：4-lane MIPI_DSI

　　FHD(1920×1200) @60fp

　　I2C接口：最大可支持 5 组

　　(U)SIM 接口：2 组(1.8V/2.95V)

　　UART接口：最大可支持 3 组(支持硬件流控，最高速率达4Mbps)

　　SD卡接口：1 组(支持 SD 3.0，4-bit SDIO)

　　SPI接口：最大可支持 5 组

　　ADC接口：2组

　　GPIO接口：*24

　　LED指示接口：1组

　　PWRKEY:1.8V，内部上拉

　　USB接口：

　　符合 USB 3.0 规范，支持 USB OTG

　　音频接口：

　　模拟音频：扬声器、听筒、耳机、3 组麦克风

　　支持一组降噪麦克风

　　触摸屏接口：

　　电容式触摸屏

　　摄像头接口：

　　主 Camera：4-lane MIPI_CSI;

　　辅 Camera：4-lane MIPI_CSI;

　　最高速率 2.1Gbps/Lane，可以最大支持 21M 像素拍照

　　音频& 视频：

　　支持VoLTE 超高清语音通话，以及SRVCC/CSFB 语音回落技术

　　24-bit/192kHz 高保真音乐回放

　　视频编解码：4K@30fps

　　Wi-Fi 视频：编解码最高1080P @30fps

　　SLM500L系列频段信息：

　　中国/印度 SLM500L-C:

　　LTE FDD:B1/B3/B5/B8

　　LTE TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B8

　　TD-SCDMA: B34/B39

　　EVDO/CDMA: BC0

　　GSM: 900/1800MHz

　　欧洲、中东、非洲/韩国/泰国 SLM500L-E:

　　LTE FDD:B1/B3/B5/B7/B8/B20/B28A

　　LTE TDD: B38/B40/B41

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800/1900MHz

　　北美 SLM500L-A:

　　LTE FDD:B2/B4/B5/B7/B12/B13/B17/B25/B26/B66

　　WCDMA: B2/B4/B5/B8

　　GSM: 850/1900MHz

　　澳大利亚/台湾/巴西 SLM500L-AU*:

　　LTE FDD:B1/B3/B5/B7/B8/B28

　　LTE TDD: B40

　　WCDMA: B1/B5/B8

　　GSM: 850/900/1800MHz

　　日本 SLM500L-J*:

　　LTE FDD:B1/B3/B8/B18/B19/B26

　　LTE TDD: B41

　　WCDMA: B1/B6/B8/B19

　　拉丁美洲 SLM900-LA*

　　LTE FDD:B2/B4/B5/B7/B8/B25/B28/B66

　　LTE TDD: B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球：

　　SLM500L:仅支持Wi-Fi & BT
