　　产品概述

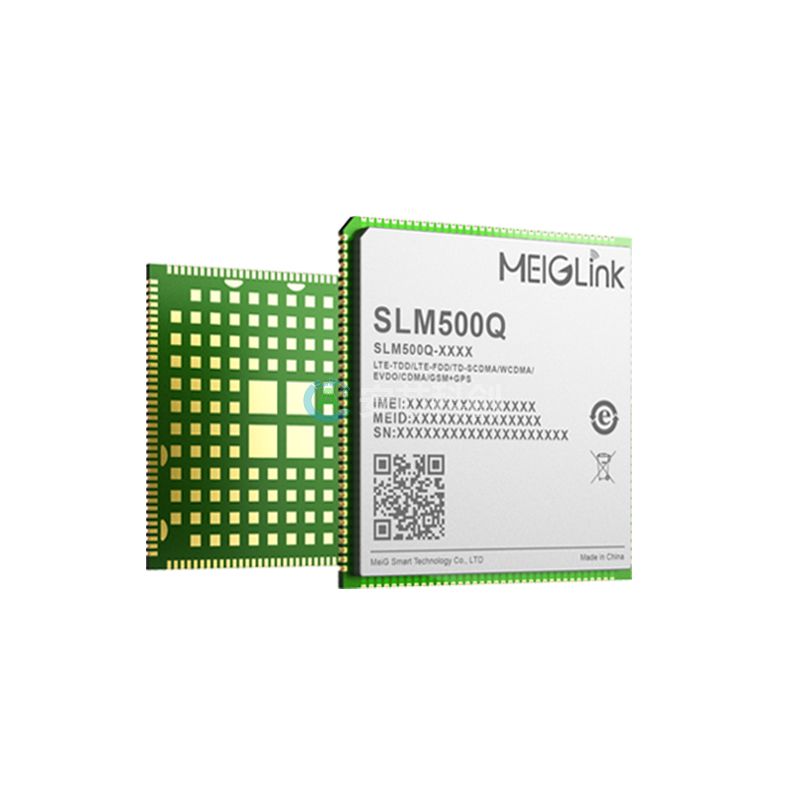

　　美格智能SLM500Q系列核心板，采用高通骁龙200系列的QCM2150，该CPU采用 28nm FinFET 制程，内置 64bit ARM、4 核A53(4*1.3GHz)，支持 Decode/encode 最高 1080P@30fps、H.264，支持 HD+屏幕分辨率，支持两路 ISP 摄像头，搭 载 Android 10 操作系统，支持板卡内存为 1GB+8GB(2GB+16GB、3GB+32GB)，支持 LTE Cat4，最大下行速率可达150Mbps，最大上行速率可达 50Mbps。支持 TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式，集成了GNSS和2.4&5G Wi-Fi的宽带智能无线通信模组。

　　SLM500Q系列模组，目前包含了以下区域的子型号：SLM500Q-C、SLM500Q-E*、SLM500Q-A*、SLM500Q-LA*、SLM500Q-J*、SLM500Q-AU*、SNM500Q。

　　SLM500Q可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和 GPS 功能;产品支持双 800W 的 3D 摄像或景深拍照，可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持 LTE Cat.4，最大下行速率可达 150Mbps

　　● 各网络制式的全面覆盖

　　● 支持主屏最高支持 HD+( 1440x720)，@60pfs

　　● 支持双ISP，双摄(8M+8M)功能

　　● 最高支持 13MP camera

　　● 集成多星座 GNSS 接收机，满足不同环境下快速、精准定位的需求

　　● 支持1080P @30fps 视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM500Q

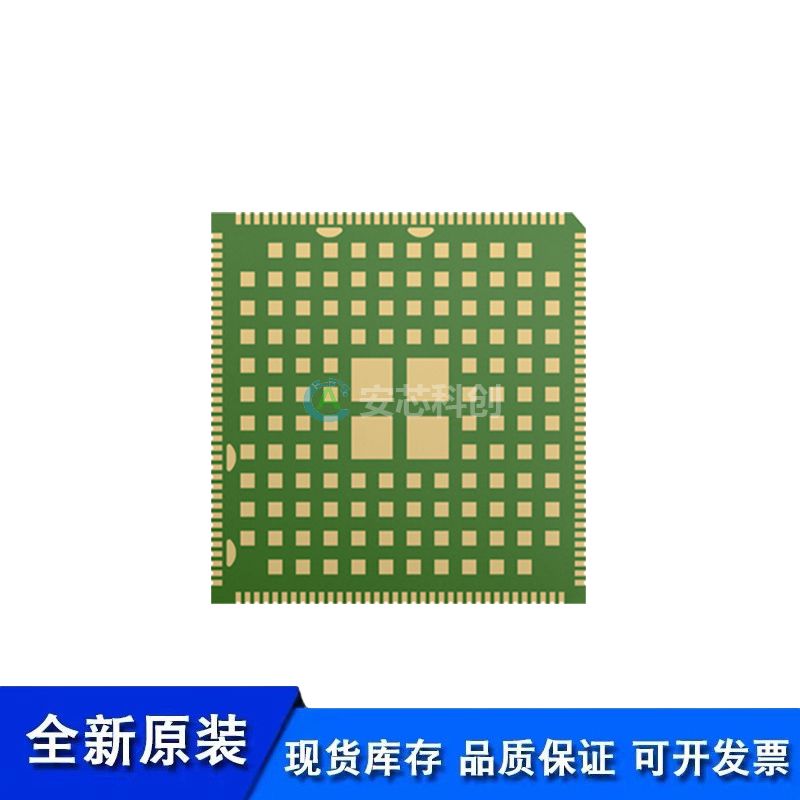

　　封装：LCC+LGA 封装

　　尺寸：40.5×40.5×2.8mm

　　重量：< 13g

　　工作温度范围：-30°C ~ +75°C

　　存储温度范围：-40°C ~ +85°C

　　一般特性：

　　操作系统：Android 10

　　存储：8GB eMMC+1GB LPDDR3 (默认) 16GB eMMC+2GB LPDDR3 (可选)

　　突出特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/4.2 BLE

　　GNSS ：GPS/GLONASS/BeiDou

　　LTE Cat.4，支持分集接收天线，下行支持 MIMO 2×2，支持 3GPP E-UTRA Release 12

　　带宽：1.4/3/5/10/15/20MHz

　　内置充电芯片和电量计，支持双卡双待，通过 USB 进行固件更新

　　USB 接口：

　　符合 USB 2.0 规范，支持 USB OTG

　　I2C 接口：最大可支持5组

　　(U)SIM 接口：2 组(1.8V/2.95V)

　　UART 接口：最大可支持3组(支持硬件流控，最高速率达4Mbps)

　　SD 卡接口：1组(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY ：1.8V，内部上拉

　　SPI 接口：最大可支持5组

　　ADC接口：2组

　　GPIO接口：*24

　　马达驱动接口：1组

　　LED指示接口：1组

　　天线接口：主天线、分集天线、GNSS 天线和Wi-Fi & BT 天线接口

　　音频接口：

　　模拟音频：扬声器、听筒、耳机、3 组麦克风，支持 1 组降噪麦克风

　　摄像头接口：

　　主 Camera：4-lane MIPI_CSI; 辅 Camera：2-lane MIPI_CSI ;最高速率 2.1Gbps/Lane;可以最大支持 13M 像素拍照

　　触摸屏接口 ：电容式触摸屏

　　接口：

　　LCM接口：4-lane MIPI_DSI HD+(1440×720) @60fps

　　音频&视频：

　　支持 VoLTE 超高清语音通话，以及 SRVCC/CSFB 语音回落技术24-bit/192kHz 高保真音乐回放

　　视频编解码：1080P @30fps

　　Wi-Fi 视频：编解码最高 1080P @30fps

　　灵敏度：

　　LTE FDD B1：-102dBm LTE FDD B3: -102dBm

　　LTE FDD B5：-102dBm LTE FDD B8: -102dBm

　　LTE TDD B34：-101dBm LTE TDD B38: -102dBm

　　LTE TDD B39：-102dBm LTE TDD B40: -102dBm

　　LTE TDD B41：-102dBm WCDMA B1: -110dBm

　　WCDMA B8：-110dBm TD-SCDMA B34: -109dBm

　　TD-SCDMA B39：-109dBm

　　EVDO/CDMA BC0：-109dBm

　　EGSM900：-109dBm

　　DCS1800：-109dBm

　　输出功率：

　　Class 4 (33dBm±2dB) for GSM850

　　Class 4 (33dBm±2dB) for EGSM900

　　Class 1 (30dBm±2dB) for DCS1800

　　Class 1 (30dBm±2dB) for PCS1900

　　Class E2 (27dBm±3dB) for GSM850 8-PSK

　　Class E2 (27dBm±3dB) for EGSM900 8-PSK

　　Class E2 (26dBm±3dB) for DCS1800 8-PSK

　　Class E2 (26dBm±3dB) for PCS1900 8-PSK

　　Class 3 (24dBm+1/-3dB) for WCDMA bands

　　Class 3 (24dBm+3/-1dB) for EVDO/CDMA BC0

　　Class 2 (24dBm+1/-3dB) for TD-SCDMA bands

　　Class 3 (23dBm±2dB) for LTE-FDD bands

　　Class 3 (23dBm±2dB) for LTE-TDD bands

　　电气参数：

　　供电电压：3.55V~4.4V，典型值 3.8V

　　GSM：

　　GPRS：最大 107Kbps (DL)/85.6Kbps (UL)

　　EDGE：最大 236.8Kbps (DL)/236.8Kbps (UL)

　　数据特性：

　　LTE：Cat.4 FDD: 最大 150Mbps (DL)/50Mbps (UL)

　　Cat.4 TDD: 最大 117Mbps (DL)/30Mbps (UL)

　　UMTS：DC-USDPA: 最大 42Mbps (DL)

　　HSUPA: 最大 5.76Mbps (UL)

　　WCDMA: 最大 384Kbps (DL/UL

　　TD-SCDMA：最大 4.2Mbps (DL)/2.2Mbps (UL)

　　CDMA2000：EVDO: 最大 3.1Mbps (DL)/1.8Mbps (UL)

　　1X Advanced: 最大 307.2Kbps (DL/UL)

　　中国/印度：

　　SLM500Q-C：

　　LTE FDD：B1/B3/B5/B8

　　LTE TDD：B34/B38/B39/B40/B41

　　WCDMA：B1/B8

　　TD-SCDMA：B34/B39

　　EVDO/CDMA：BC0

　　GSM：900/1800MHz

　　欧洲、中东、非洲/韩国/泰国：

　　SLM500Q-E：

　　LTE FDD：B1/B3/B5/B7/B8/B20/B28A

　　LTE TDD：B38/B40/B41

　　WCDMA：B1/B5/B8

　　GSM：850/900/1800/1900MHz

　　北美：

　　SLM500Q-A：

　　LTE FDD：B2/B4/B5/B7/B12/B13/B17/B25/B26/B66

　　WCDMA：B2/B4/B5/B8

　　GSM：850/1900MHz

　　澳大利亚/台湾/巴西：

　　SLM500Q-AU：

　　LTE FDD：B1/B3/B5/B7/B8/B28

　　LTE TDD：B40

　　WCDMA：B1/B5/B8

　　GSM：850/900/1800MHz

　　日本：

　　SLM500Q-J：

　　LTE FDD：B1/B3/B8/B18/B19/B26

　　LTE TDD：B41

　　WCDMA：B1/B6/B8/B19

　　拉丁美洲：

　　SLM500Q-LA：

　　LTE-FDD：B2/B4/B5/B7/B8/B25/B28/B66

　　LTE TDD：B40

　　WCDMA：B2/B5/B8

　　GSM：850/900/1900MHz

　　全球：

　　SNM500Q:

　　仅支持 Wi-Fi & BT
