　　产品概述

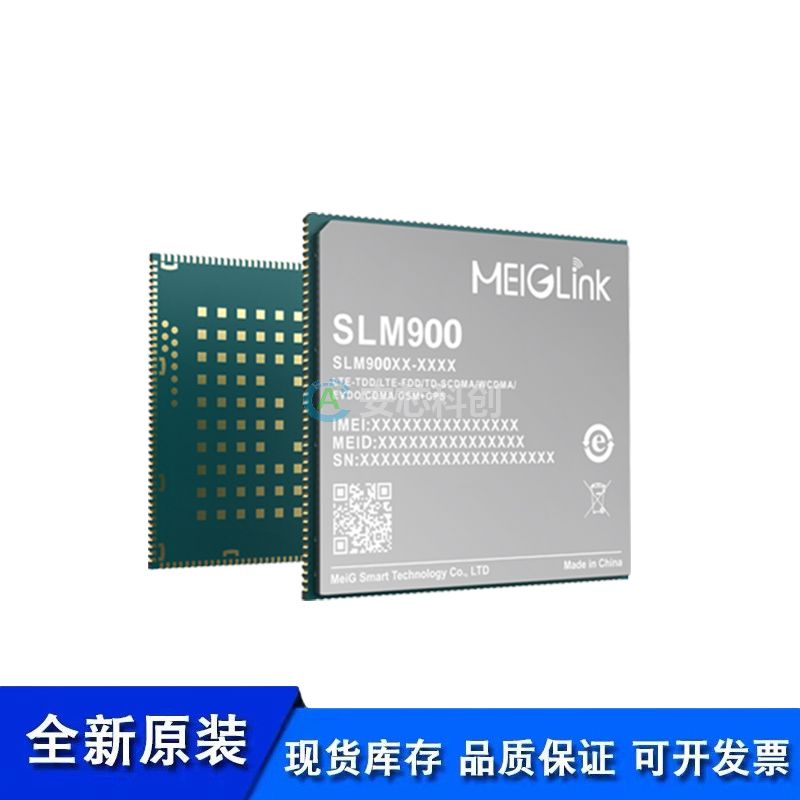

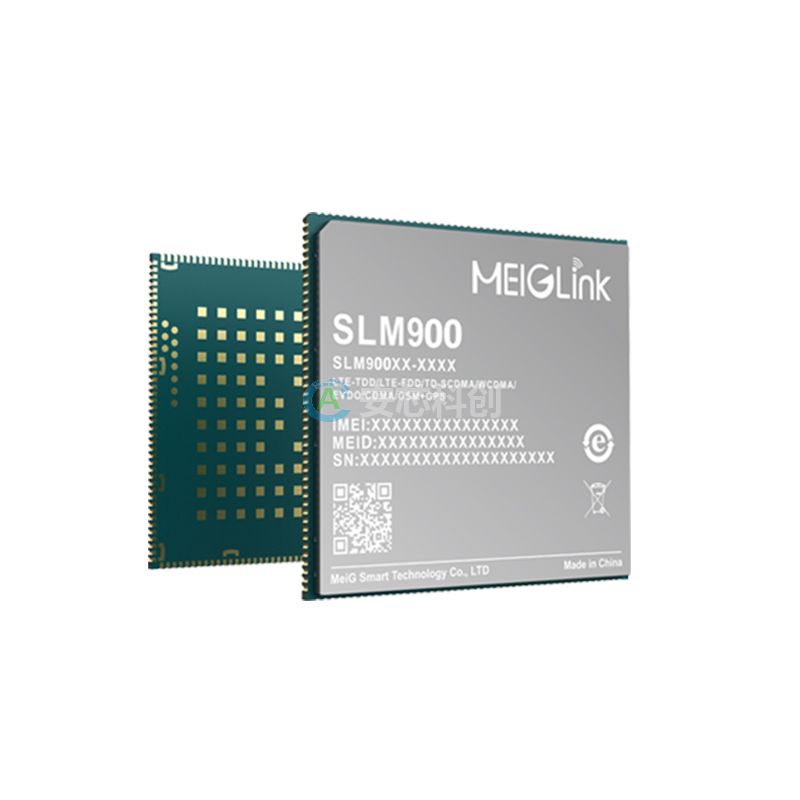

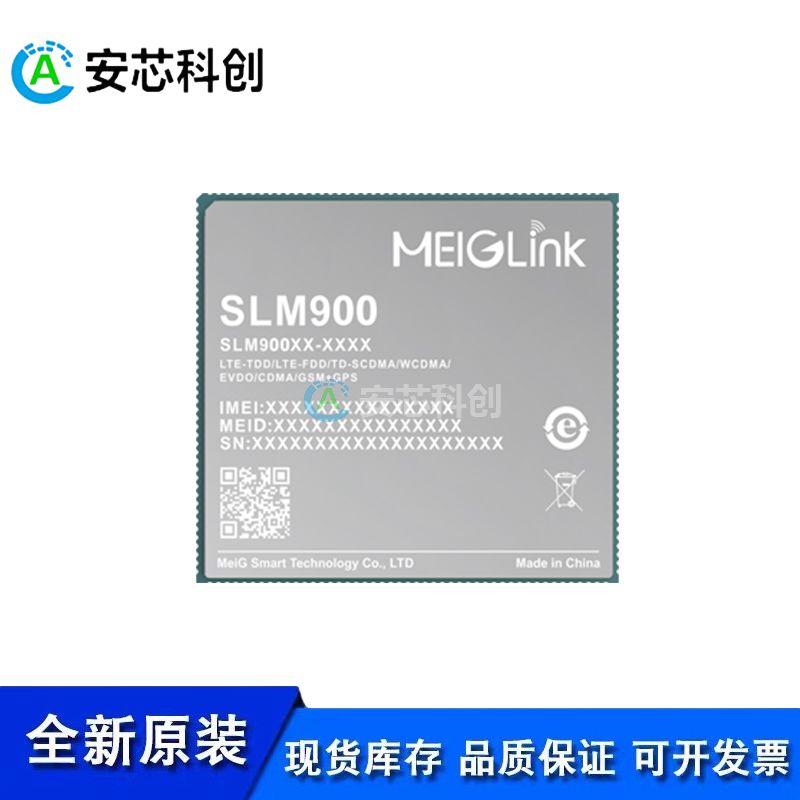

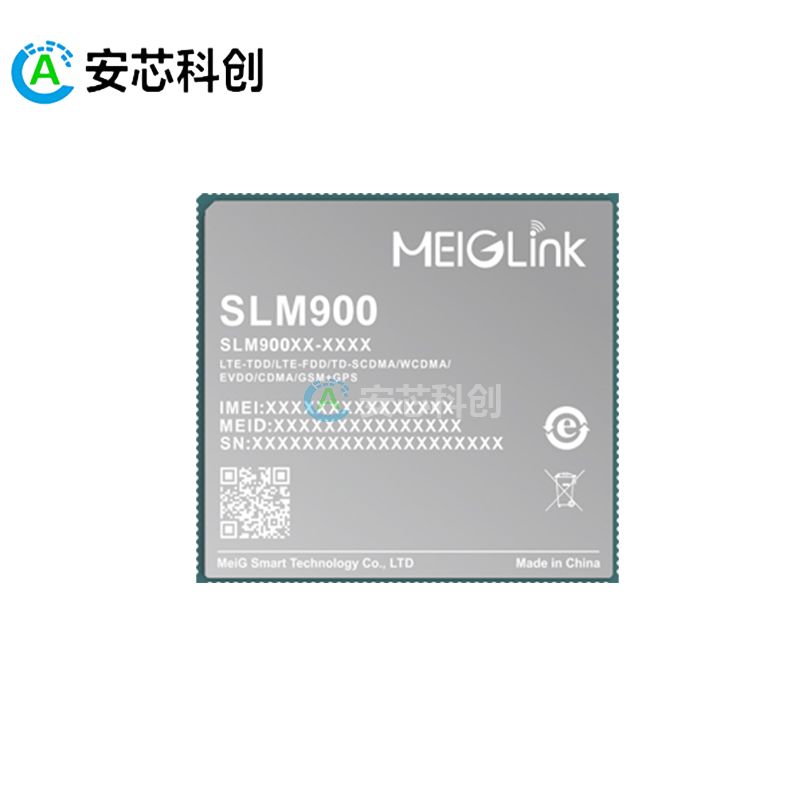

　　美格智能SLM900系列核心板，采用高通骁龙600系列的SDM660，该CPU采用14nm FinFET制程，内置64bit ARM、8核Kryo(4*2.2GHz & 4*1.8GHz)，支持Decode/encode最高4K 30fps、H.265，搭载安卓9.0操作系统，支持板卡内存为32GB+3GB(64GB+4GB、128GB+8GB)，支持LTE Cat.6 和 2*20MHz的载波聚合，最大下行速率可达300Mbps，支持TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM 多种网络制式，集成了 GNSS 和 2.4&5G Wi-Fi 的宽带智能无线通信模组。

　　SLM900系列模组，目前包含了以下区域的子型号：SLM900-C、SLM900-E*、SLM900-A*、SLM900-LA*、SLM900-J*、SLM900-AU*、SNM900。

　　SLM900集成了丰富的功能接口，包含 LCM、触摸屏、摄像头、麦克风、扬声器、UART 接口、USB 接口、I2C 接口、SPI 接口等等;可提供语音、短信、通讯簿、2.4G/5G WiFi、BT 和 GPS 功能;产品支持双1600W 的3D摄像或景深拍照，可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持 LTE Cat.6 和 2x20MHz 载波聚合，最大下行速率可达 300Mbps

　　● 各网络制式的全面覆盖

　　● 支持双屏异显和双触摸控制，主屏最高支持 2560*1600

　　● @60fps，辅屏最高支持 2560*1600 @60fps

　　● 支持双摄功能，最高可支持4路摄像头

　　● 集成多星座 GNSS 接收机，满足不同环境下快速、精准定位的需求

　　●支持4K@30fps 视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM900

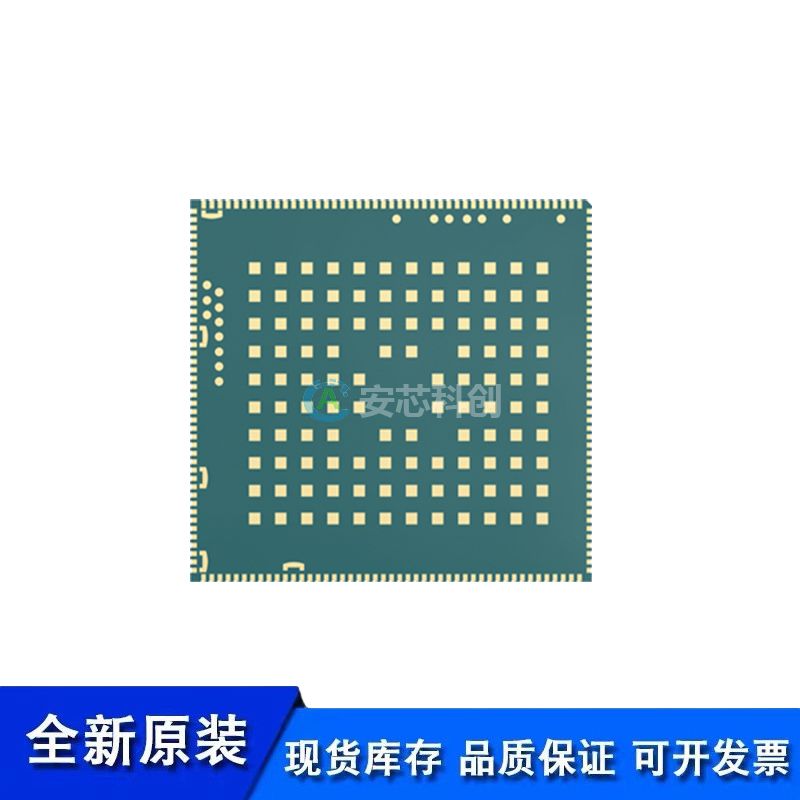

　　封装特性：LCC+LGA 封装

　　操作系统：Android 10

　　存储：32GB eMMC+3GB LPDDR4x (默认)

　　64GB eMMC+4GB LPDDR4x (可选)

　　工作温度：-30°C ~ +75°C

　　模组尺寸：41.5mm × 45.5mm × 3.00mm

　　重量：约 13.0g

　　认证：CCC(中国)/CE/FCC

　　特性：

　　WLAN：2.4G/5G, 802.11 a/b/g/n/ac

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/5.x BLE

　　内置充电芯片和电量计，支持高通 Quick Charge 3.0(可选)

　　支持双屏异显

　　支持双卡双待

　　通过USB进行固件更新

　　接口信息：

　　天线接口：

　　Wi-Fi & BT 天线接口

　　其他接口：

　　I2C接口：5组

　　(U)SIM 接口：2 组(1.8V/2.95V)

　　UART接口：3 组(支持硬件流控，最高速率达4Mbps)

　　SD卡接口：1 组(支持 SD 3.0, 4-bit SDIO)

　　SPI接口：2 组(1 组可以复用为 UART ;1 组可以复用为 I2S，I2S 支持 Tx 和 Rx)

　　ADC接口：2组

　　GPIO接口：19组

　　马达驱动接口：1组

　　Flashlight接口：2组

　　LED指示接口：4组

　　PWRKEY:1.8V，内部上拉

　　USB接口：

　　USB 3.0*1,USB2.0*1

　　符合 USB 3.0/2.0 规范，支持 USB OTG，支持 Type-C Display Port

　　音频接口：

　　模拟音频：扬声器、听筒、耳机、3 组麦克风

　　支持一组降噪麦克风

　　触摸屏接口：

　　电容式触摸屏

　　摄像头接口：

　　3 路4-lane MIPI_CSI， 最高速率2.1Gbps/Lane，支持3或4组摄像头

　　通过双ISP，可以最大支持24M 像素拍照

　　音频& 视频：

　　支持VoLTE 超高清语音通话，以及SRVCC/CSFB 语音回落技术

　　24-bit/192kHz 高保真音乐回放

　　视频编解码：1080P @60fps

　　Wi-Fi 视频：编解码最高1080P @30fps

　　电气参数：

　　供电电压：3.55V~4.4V，典型值3.8V

　　功耗：70uA @关机

　　3.6mA @ 睡眠模式，典型值

　　SLM900系列频段信息：

　　SLM900-C:

　　LTE FDD:B1/B3/B5/B8

　　LTE TDD: B34/B38/B39/B40/B41

　　WCDMA: B1/B8

　　TD-SCDMA: B34/B39

　　EVDO/CDMA: BC0

　　GSM: 900/1800MHz

　　SLM900-E:

　　LTE FDD:B1/B3/B5/B7/B8/B20/B28A

　　LTE TDD: B38/B40/B41

　　WCDMA: B1/B2/B5/B8

　　GSM: 850/900/1800/1900MHz

　　SLM900-A:

　　LTE FDD:B2/B4/B5/B7/B12/B13/B14/B25/B26

　　LTE TDD: B41

　　WCDMA: B1/B2/B4/B5

　　GSM: 850/1900MHz

　　SLM900-AU*:

　　LTE FDD:B1/B3/B5/B7/B8/B28

　　LTE TDD: B40

　　WCDMA: B1/B2/B5/B8

　　GSM: 850/900/1800/1900MHz

　　SLM900-J*:

　　LTE FDD:B1/B3/B8/B18/B19/B26

　　LTE TDD: B41

　　WCDMA: B1/B6/B8/B19

　　SLM900-LA*

　　LTE FDD:B2/B4/B5/B7/B8/B28

　　LTE TDD: B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球：

　　SNM900:仅支持Wi-Fi & BT
