　　产品概述

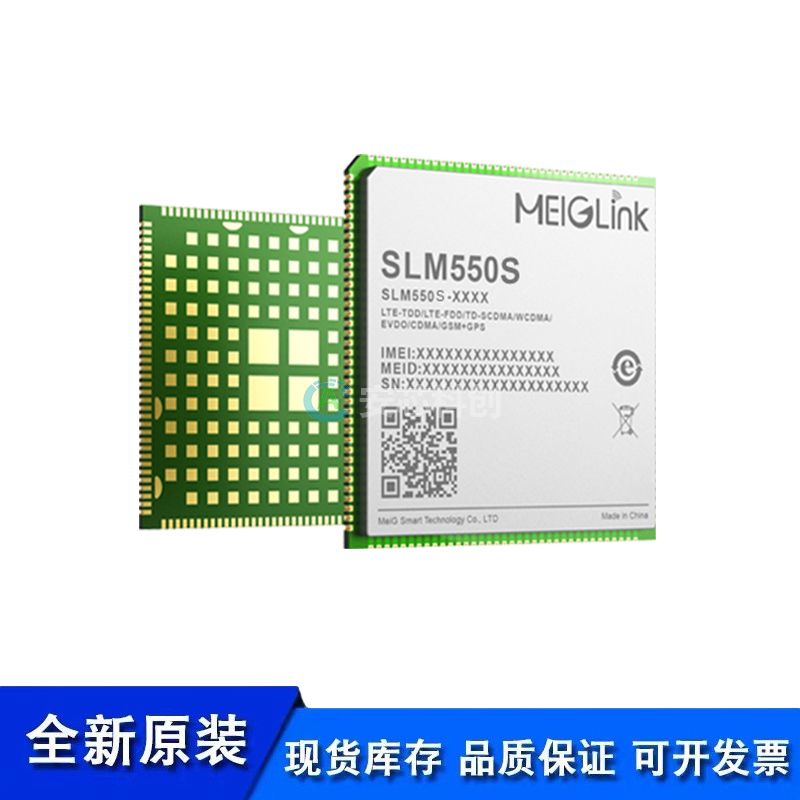

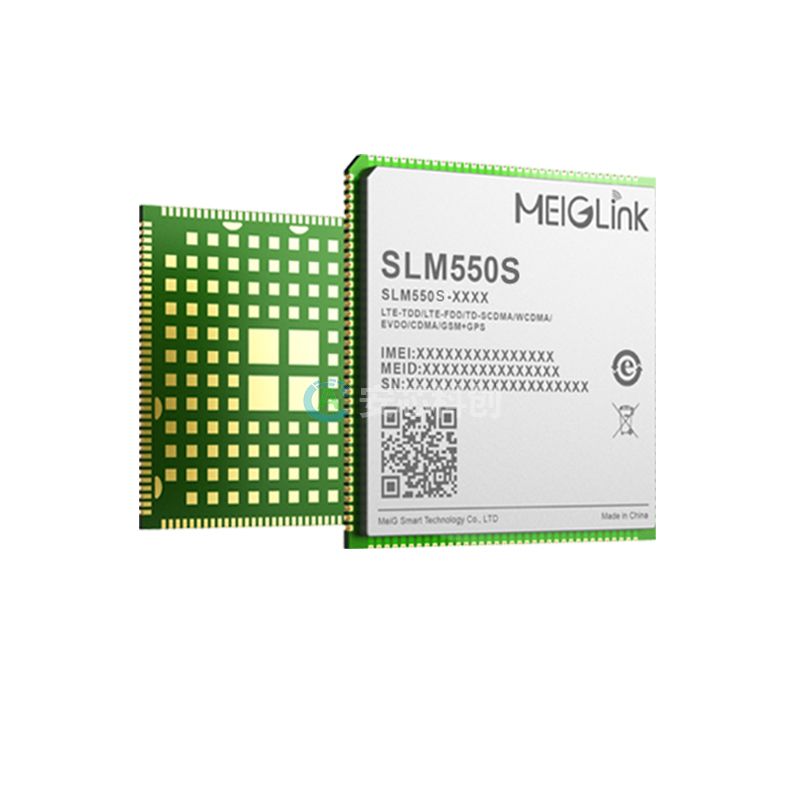

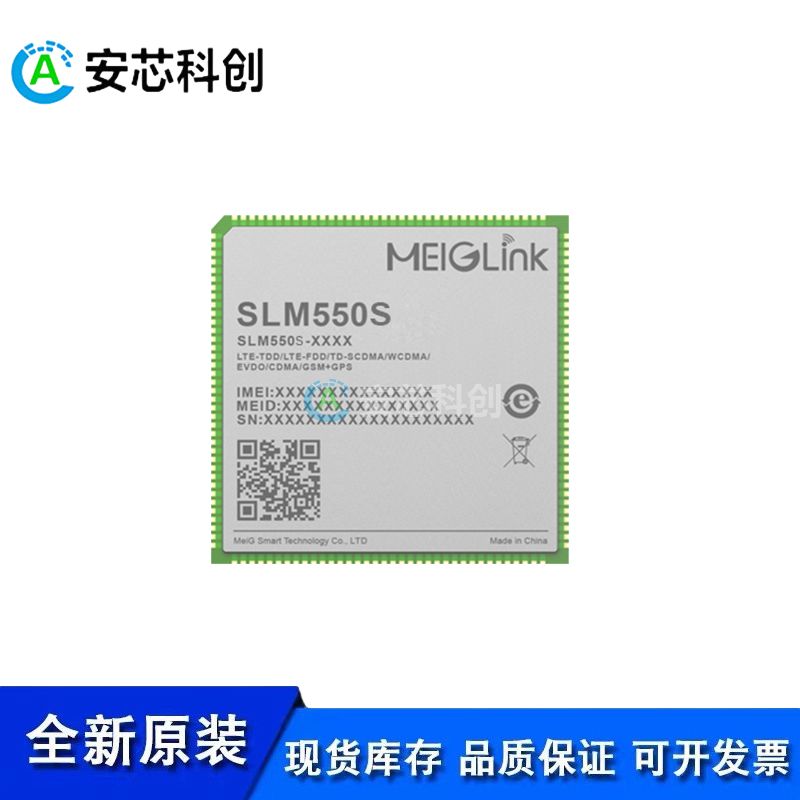

　　SLM550S系列模组，采用紫光展锐的UIS8581E平台，该CPU采用28nm FinFET制程，内置64bit ARM、8 核A55(4*1.6GHz+4*1.2GHz)，支持Decode/encode最高1080P@30fps、H.266，支持FHD+屏幕分辨率，支持两路ISP摄像头，搭载Android 10操作系统，支持板卡内存为1GB+8GB(2GB+16GB、3GB+32GB、4GB+64GB)，支持LTE Cat4，最大下行速率可达150Mbps，最大上行速率可达50Mbps。支持TD-LTE/FDD-LTE/WCDMA/TD-SCDMA/GSM多种网络制式，集成了GNSS和2.4WIFI(5G WIFI 选配)。

　　SLM550S系列模组，包含以下区域的子型号：SLM550S-C、SLM550S-E、SLM550S-LA、SNM550S。

　　SLM550S可提供语音、短信、通讯簿、2.4G WiFi(5G WIFI 选配)、BT和GPS功能;产品可广泛应用于视频记录仪、智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、车载设备、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持LTE Cat 4，最大下行速率可达150Mbps各网络制式的全面覆盖

　　● 支持主屏最高支持FHD+(1080*2160)

　　● 支持双ISP(2M+8M)，双摄功能，单摄最高支持8MP camera

　　● 集成多星座GNSS 接收机，满足不同环境下快速、精准定位的需求

　　● 支持1080P @30fps 视频的录制和播放

　　基本属性：

　　产品型号：智能模组SLM550S

　　操作系统：Android 11.0

　　存储：16GB eMMC+2GB LPDDR4 (默认)

　　32GB eMMC+3GB LPDDR4 (可选)

　　64GB eMMC+4GB LPDDR4 (可选)

　　工作温度范围：-30°C ~ +75°C

　　存储温度范围：-40°C ~ +85°C

　　尺寸(mm)：40.5x40.5x2.85mm

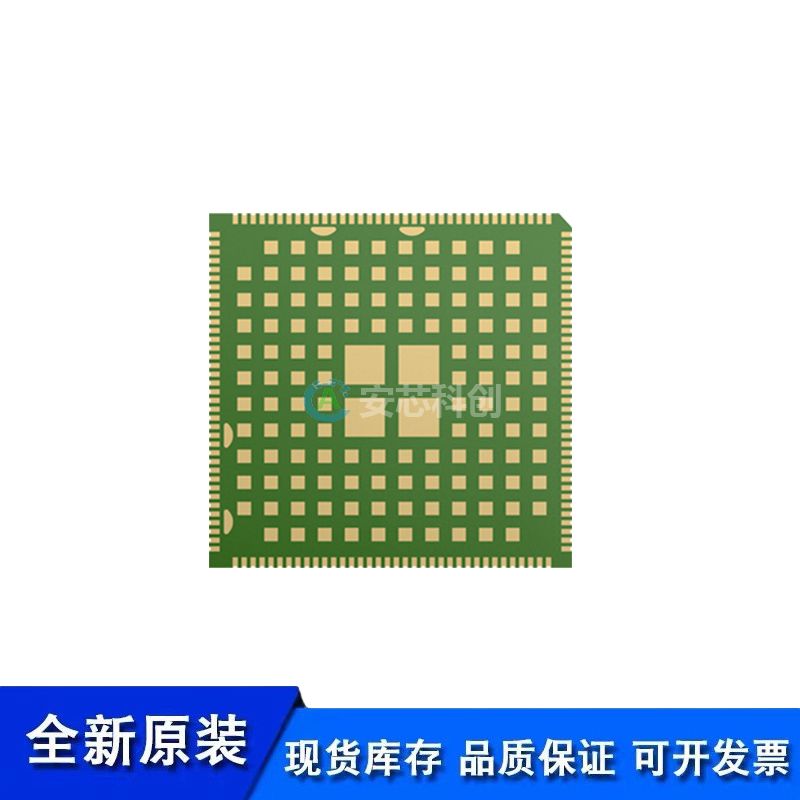

　　封装特性：LCC+LGA封装

　　重量：约13.0g

　　认证:CCC(中国)*

　　突出特性：

　　WLAN：2.4G/5G*, 802.11 a*/b/g/n/ac*

　　蓝牙：BT2.1+EDR/3.0/4.1 LE/4.2 BLE，BT5.0*

　　GNSS：GPS/GLONASS/BeiDou

　　LTE Cat.4，支持分集接收天线，下行支持 MIMO 2×2

　　带宽：1.4/3/5/10/15/20MHz

　　内置充电芯片和电量计，支持双卡双待

　　通过USB进行固件更新

　　USB接口：

　　符合USB 2.0 规范，支持USB OTG

　　I2C接口：最大可支持5组

　　(U)SIM接口：2组(1.8V/2.95V)

　　UART接口：最大可支持3组(支持硬件流控，最高速率达4Mbps)

　　SD卡接口：1组(支持 SD 3.0, 4-bit SDIO)

　　PWRKEY：1.8V，内部上拉

　　SPI接口：最大可支持5组

　　ADC接口：2组

　　GPIO接口：*24

　　马达驱动接口：1组

　　LED指示接口：1组

　　天线接口：主天线、分集天线、GNSS天线和Wi-Fi & BT天线接口

　　音频和视频:

　　支持VoLTE超高清语音通话，以及SRVCC/CSFB语音回落技术，24-bit/192kHz高保真音乐回放

　　视频编解码:1080P @30fps

　　Wi-Fi 视频: 编解码最高1080P @30fps

　　摄像头接口:

　　主Camera：2-lane MIPI_CSI

　　辅Camera：1-lane MIPI_CSI ，最高速率 2.1Gbps/Lane，可以最大支持8M像素拍照

　　触摸屏接口：电容式触摸屏

　　音频接口:

　　模拟音频：扬声器、听筒、耳机、3 组麦克风，支持1组降噪麦克风

　　LCM接口：4-lane MIPI_DSI，FHD+(1080*2160) @60fps

　　数据特性:

　　LTE Cat.4 FDD: 最大150Mbps (DL)/50Mbps (UL)

　　LTE Cat.4 TDD:最大117Mbps (DL)/30Mbps (UL)

　　UMTS:

　　DC-USDPA: 最大42Mbps (DL)

　　HSUPA:最大5.76Mbps (UL)

　　WCDMA: 最大384Kbps (DL/UL)

　　TD-SCDMA:最大4.2Mbps (DL)/2.2Mbps (UL)

　　GSM：

　　GPRS: 最大107Kbps (DL)/85.6Kbps (UL)

　　EDGE: 最大236.8Kbps (DL)/236.8Kbps (UL)

　　频段信息：

　　中国/印度

　　SLM550S-C:

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　TD-SCDMA:No support

　　WCDMA:B1/B8

　　EVDO/CDMA:No support

　　GSM:900/1800MHz

　　欧洲、中东、非洲/韩国/泰国

　　SLM550S-E:

　　LTE-FDD:B1/B2/B3/B5/B7/B8/B20/B28

　　LTE-TDD:B38/B40/B41

　　WCDMA:B1/B2/B5/B8

　　GSM:850/900/1800/1900MHz

　　澳大利亚/台湾/巴西

　　SLM550S-AU:

　　LTE-FDD:B1/B3/B5/B7/B8/B28

　　LTE-TDD:B40

　　WCDMA:B1/B5/B8

　　GSM: 850/900/1800MHz

　　拉丁美洲

　　SLM550-LA:

　　LTE-FDD:B2/B4/B5/B7/B8/B25/B28/B66

　　LTE-TDD:B40

　　WCDMA: B2/B5/B8

　　GSM: 850/900/1900MHz

　　全球

　　SNM550S:

　　仅支持Wi-Fi & BT
