　　产品概述

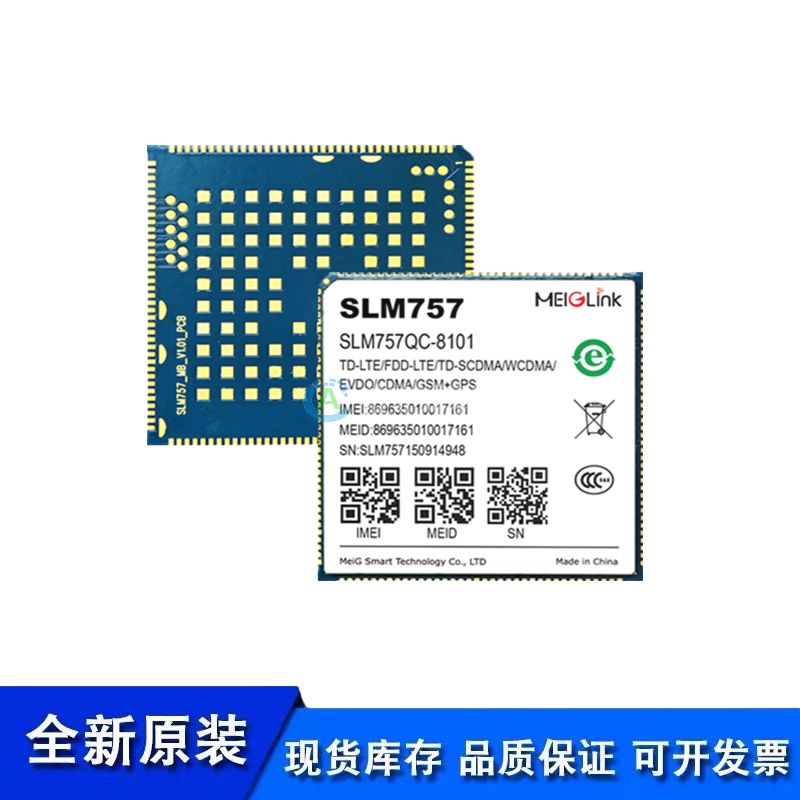

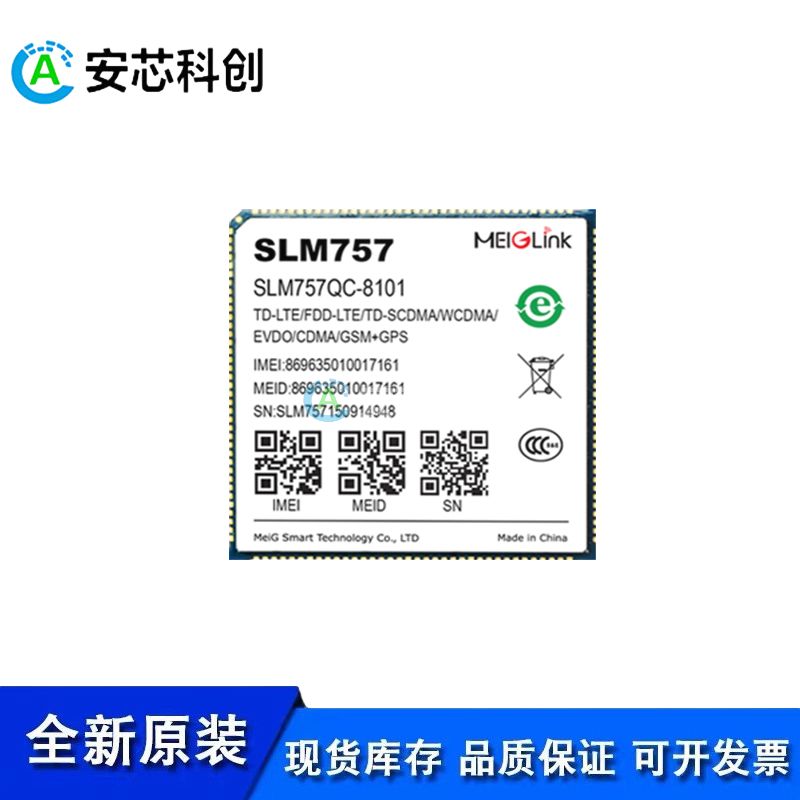

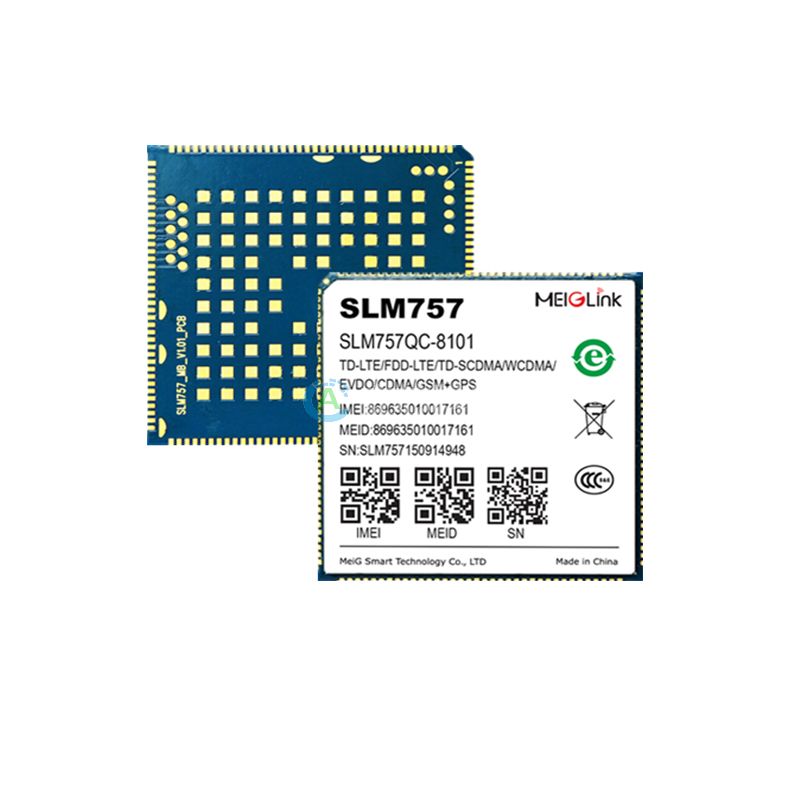

　　美格智能SLM757系列核心板是一款板卡内存为8GB(兼容16GB)的全球不同制式多模LTE智能通信模组，此模组适用于TD-LTE/FDD-LTE/WCDMA/EVDO/TD-SCDMA/CDMA/GSM多种网络制式的宽带智能无线通信模组。

　　SLM757在提供高速宽带数据接入的同时，可提供语音、短信、通讯簿、Wi-Fi、BT 和 GPS功能，可广泛应用于视频记录仪、车载设备、智能平台、手持终端等产品。

　　SLM757采用Android7.1操作系统，可支持的接入速率：

　　● TD-LTE: 117/30Mbps

　　● FDD-LTE: 150Mbps/50Mbps

　　● WCDMA 可达 DC HSPA+: 42Mbps/5.76Mbps

　　● EVDO 可达 EVDO RevA: 3.1Mbps/1.8Mbps

　　● TD-SCDMA 可达 HSPA: 4.2Mbps/2.2Mbps

　　● CDMA1x: 153.6kbps/153.6kbps

　　● GSM 可达 EDGE: 236.8kbps/236.8kbps

　　基本属性：

　　产品型号：智能模组SLM757

　　操作系统：Android 7.1

　　存储：8GB eMMC+1GB LPDDR3(default)

　　温度范围：-25°C ~ +75°C

　　尺寸(mm)：41.0x41.0x2.85mm

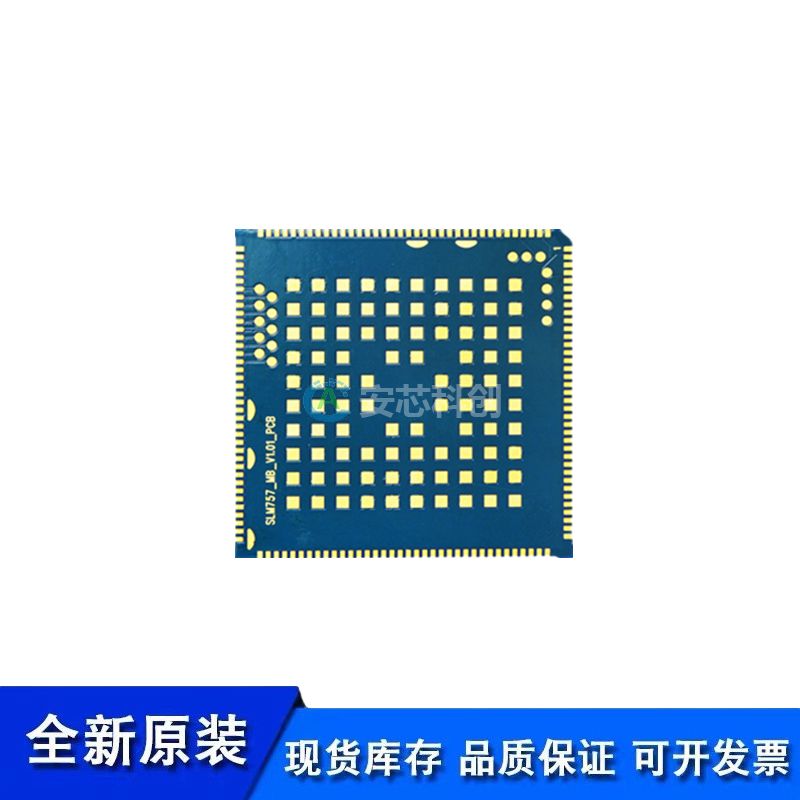

　　Package：LCC+LGA 238PIN

　　Weight：10.5g

　　Certification:CCC/CE/FCC/PTCRB/AT&T/BQB

　　Outstanding features：

　　WLAN：IEEE 802.11a/b/g/n 2.4G&5G

　　BT：BT2.1+EDR/3.0/4.1 LE

　　GNSS：GPS/GLONASS/BeiDou

　　Quick Charge 3.0

　　USB OTG

　　Interface：

　　LCM：HD 1280*800@60fps , 4-lane DSI

　　Camera：16MP;4+2+1 lane CSI or 4+4 lane CSI

　　Analog Audio：Speaker, Receiver, Ear phone, Mic*3

　　USB：USB 2.0*1,Support QC3.0, USB OTG

　　I2C:x5

　　(U)SIM:x2(1.8V/2.95V)

　　UART:x3 (Max rate of 4Mbps)

　　SD Card:x1(Support SD 3.0, 4-bit SDIO)

　　PWRKEY:1.8V , Internal pull-up

　　SPI:x1

　　ADC:x2

　　GPIO:x53

　　Motor drive:x1

　　Flashlight:x1

　　Backlight：x2

　　Antenna:LTE,DIV, GNSS,Wi-Fi & BT

　　Audio & Video：

　　Supports low-power MP3 & AAC

　　Dolby Digital enhancement technology and DTS-HD surround sound

　　Video codec:1080P@30fps Decode and Encode via H.264

　　Band(MHz)：

　　China

　　SLM757QC

　　LTE-FDD:B38/39/40/41

　　LTE-TDD:B1/3/5/8

　　TDSCDMA:B34/39

　　WCDMA:B1/5/8

　　CDMA 1X/EVDO:BC0

　　GSM:B5/3/8/2

　　Europe

　　SLM757QE

　　LTE-FDD:B38/40/41

　　LTE-TDD:B1/3/5/7/8/20

　　WCDMA:B1/B5/B8

　　GSM:B5/3/8

　　America

　　SLM757QA

　　LTE-FDD:B2/4/5/12/13/17/28

　　WCDMA:B2/4/5
