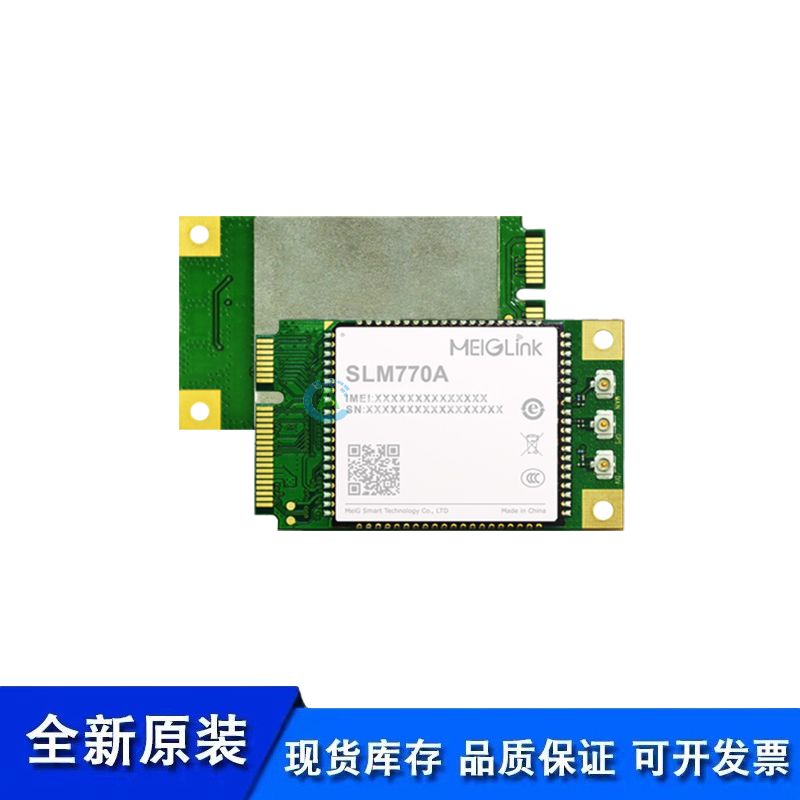

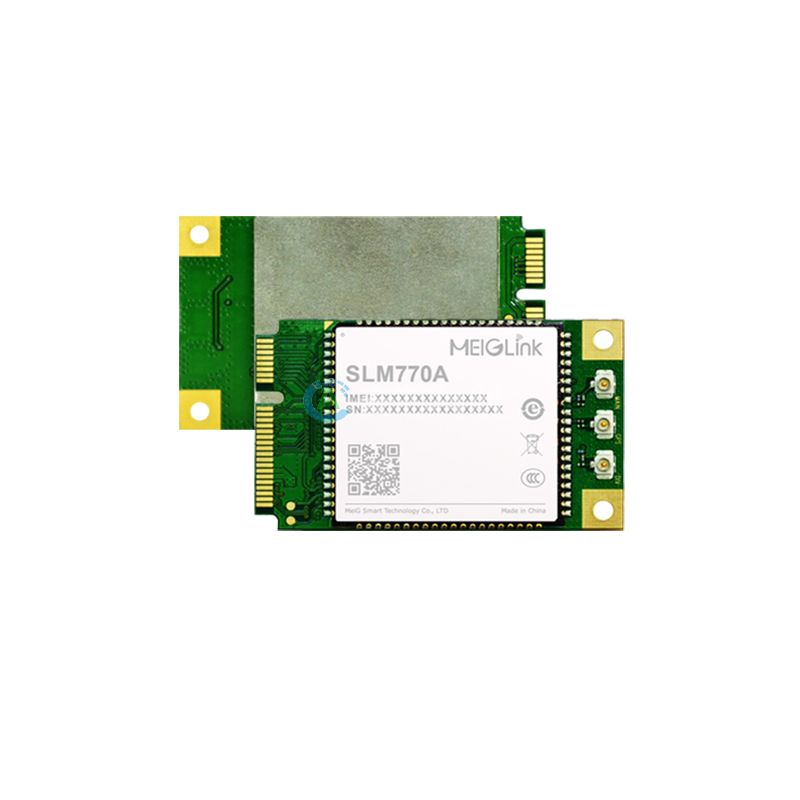

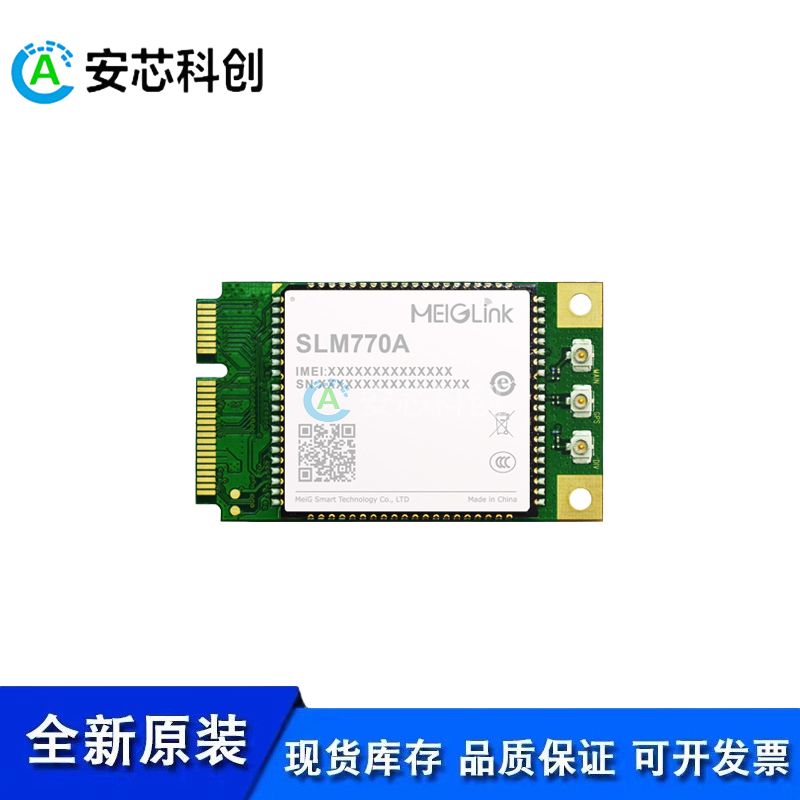

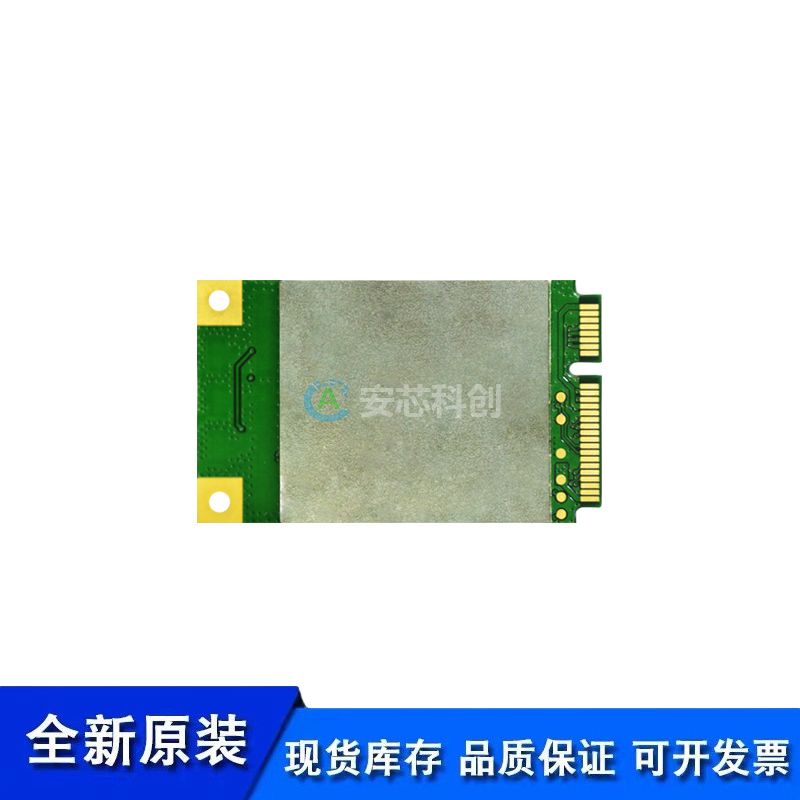

SLM770A MiniPCIe/MEIGLINK/美格智能/4GLTE数传模组

•
•
•
•
•

　　SLM770A MiniPCIe/MEIGLINK/美格智能/4GLTE数传模组

　　产品概述

　　SLM770A是美格智能最新推出的⼀款LTE Cat.4⽆线通信模组，最⼤⽀持下⾏速率150Mbps及上⾏速率50Mbps。同时向下兼容现有的3G和2G⽹络，以确保即使在偏远地区也可以进⾏⽹络通信。SLM770A模组基于ASR1803平台开发，和美格智能主⼒产品SLM750/SLM790/SLM320模组在封装上相互兼容。

　　SLM770A模组⽀持分集接收和MIMO技术，优化数据传输的速度并提⾼通讯质量。⽀持NCM/PPP/ECM/TCP/UDP/DTSL/HTTP(s)/FTP/MQTT等多种拨号⽅式及内置⽹络协议。集成了UART/I2C/PCM/SPI/SDIO等丰富的硬件接⼝。⼴泛应⽤于⼯业路由、安防监控、CPE、⻋载DVR、共享等领域。

　　主要优势：

　　● 覆盖LTE FDD/TD-LTE/WCDMA/EDGE/GPRS/GSM网络

　　● 支持多种语音编码(HR/FR/EFR/AMR/AMR-WB)，支持SRLTE/CSFB/VOLTE

　　● 支持高速USB2.0接口

　　● 常用LCC封装接口，通用性强、方便用户把传统行业的产品快速接入网络

　　● 支持TCP/UDP/DTLS/HTTP(s)/FTP/MQTT等内置协议栈功能

　　基本属性：

　　产品型号：SLM770A MiniPCIe模组

　　封装特性：MiniPCIe 封装(52Pin)

　　尺寸(mm)：51.0×30.0×5.2mm

　　重量：<9g

　　模组速率：

　　LTE-FDD (Cat.4): Max 75Mbps(DL)/50Mbps(UL)

　　LTE-TDD (Cat.4): Max 65Mbps(DL)/35Mbps(UL)

　　DC-HSPA+: Max 42Mbps(DL)/5.76Mbps(UL)

　　WCDMA: Max 384kbps(DL)/384kbps(UL)

　　EDGE: Max 236.8kbps(DL)/236.8kbps(UL)

　　GPRS: Max 85.6kbps(DL)/85.6kbps(UL)

　　驱动&工具：

　　驱动：Window系列, Linux 2.6以上, Android 4.0以上

　　工具：一键式升级工具

　　升级：USB/FOTA升级

　　模组接口：

　　USB2.0 1路

　　SIM卡接⼝(1.8 / 3.0V)

　　PCM

　　UART*2

　　天线接⼝：主/分集(选配)/GNSS(选配)

　　认证信息：

　　CCCC/CTA/SRRC/CE *

　　发射功率：

　　GSM850/900 33±2dBm

　　GSM1800/1900 30±2dBm

　　WCDMA/HSPA 23+1/-3dBm

　　LTE-TDD 23±2.7dBm

　　LTE-FDD 23±2.7dBm

　　协议：

　　PPP/ECM/TCP/UDP/DTLS/HTTP(s)/ FTP/MQTT/DTMF*

　　环境温湿度特性：

　　工作温度：-40°C ~ +85°C(-40℃~-30℃，+75℃~85℃为扩展温度范围，部分射频指标会有恶化)

　　存储温度：-45°C ~ +90°C

　　湿度：5%~95%

　　电气特性：

　　10uA@关机

　　3mA@休眠

　　30mA@空闲

　　供电电压：3.3V~4.2V，典型值3.8V

　　SLM770A MiniPCIe 系列频段信息：

　　SLM770A-CA MiniPCIe

　　频 段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收：支持

　　GNSS：支持

　　SLM770A-CB MiniPCIe

　　频 段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收：支持

　　GNSS：不支持

　　SLM770A-CC MiniPCIe

　　频 段：LTE-FDD:B1/B3/B5/B8

　　LTE-TDD:B34/B38/B39/B40/B41

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收：不支持

　　GNSS：不支持

　　SLM770A-CE* MiniPCIe

　　频 段：LTE-FDD:B1/B3/B7/B8/B20/B28

　　LTE-TDD:B38/B40

　　WCDMA:B1/B8

　　GSM:900/1800

　　分集接收：支持

　　GNSS：可选

　　备注：*研发中
