　　产品概述

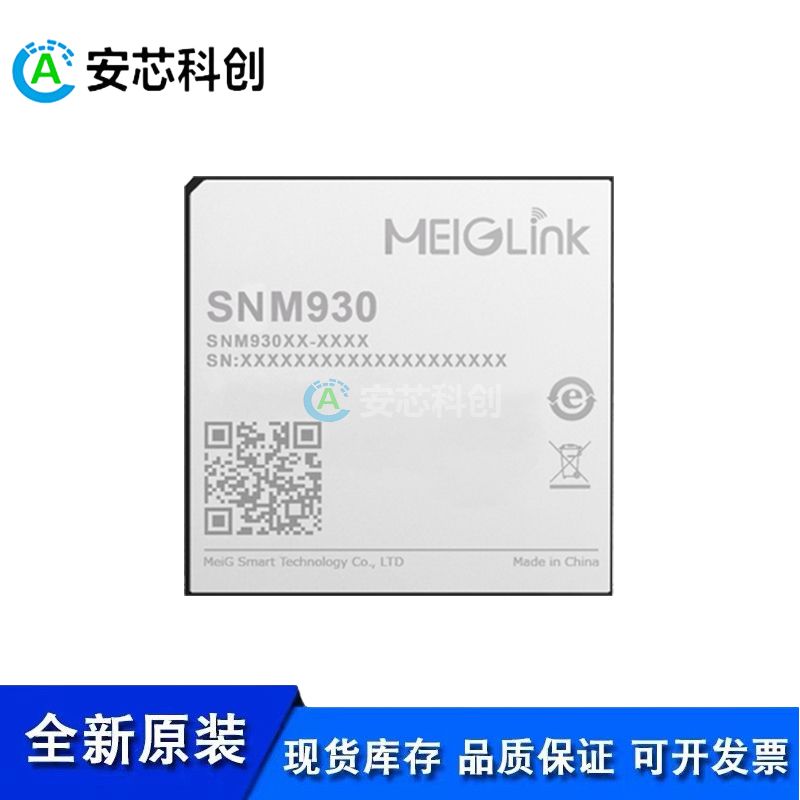

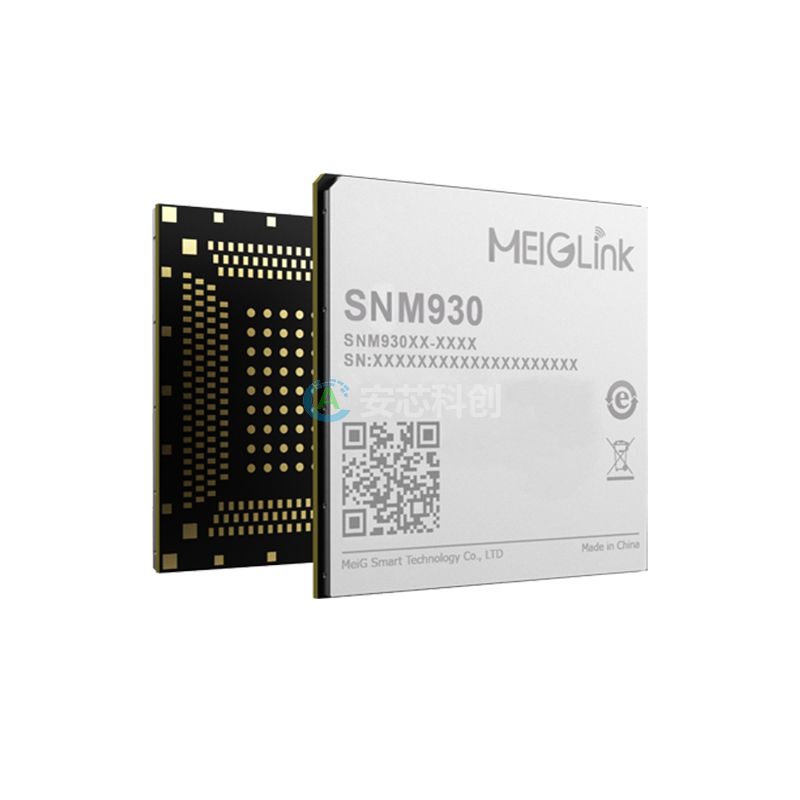

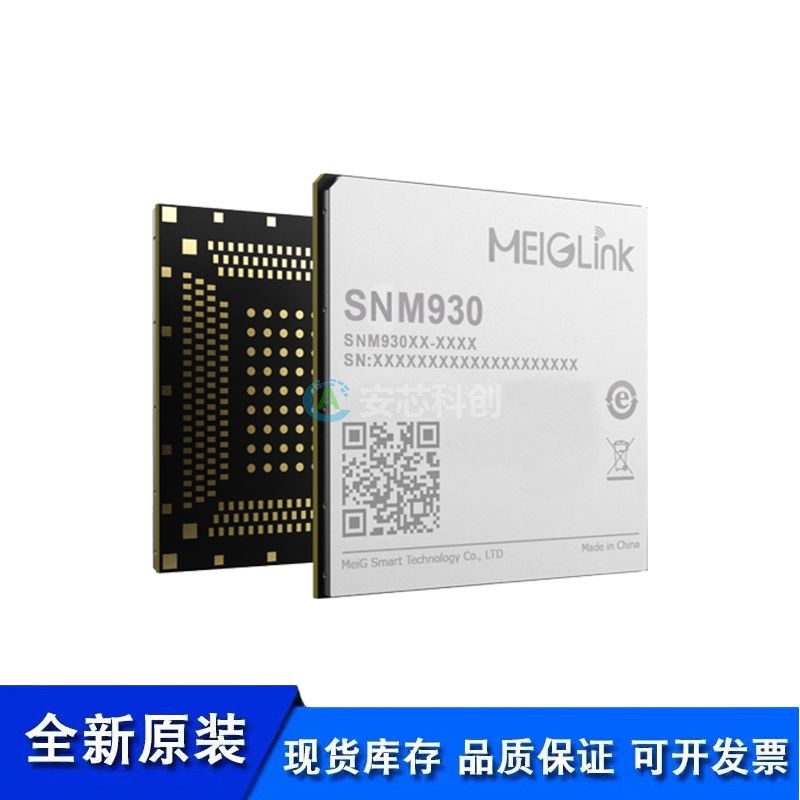

　　美格智能SNM930系列模组，基于高通SoC QCS6490平台开发。模组采用高通内置高通八核处理器(1* A78 2.7GHz+3*A78 2.4GHz + 4* A55 1.9GHz)，6nm FinFET制程，64bit ARM V8内核。内置Adreno™ GPU 643，支持OpenGLES 3.2，Vulkan1.x，支持OpenCL 2.0。内置Adreno™ VPU 633， 最高支持4K 30fps视频编码或4K 60fps视频解码，支持H.264/H.265。模组搭载Android 11/Ubuntu Linux 操作系统，内置存储为64GB+4GB(或128GB+6GB)集成2x2 MIMO Wi-Fi 6E 及BT 5.2 功能，模组内置AI处理器Dual HVX 和4K HMX，AI算力最高可达14 Tops。

　　SNM930集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口，PCIe接口等;可提供语音、短信、通讯簿，产品可广泛应用于视频会议系统、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、直播终端等产品。

　　主要优势：

　　● 高通八核处理器，高AI算力

　　● Android 11/Ubuntu Linux

　　● 支持WIFI 6E, 2x2 MU MIMO

　　● 支持双屏异显(FHD+@60fps DSI + 4K@60fps DP)

　　● 5路摄像头接口, 3路Bayer + 2路RD

　　● 视频支持4K@30fps录制/4K@60fps播放

　　● 接口丰富: USB/PCIe/SPI/UART/…

　　● 生命周期可至2030年

　　基本属性：

　　产品型号：高算力AI模组SNM930

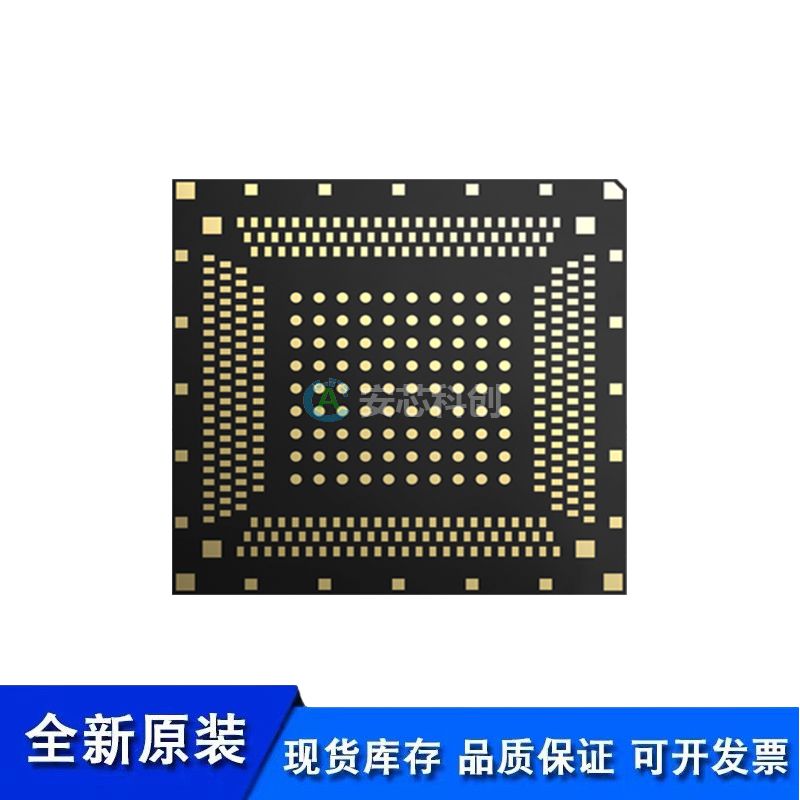

　　封装特性：LGA封装

　　操作系统：Android 11/Ubuntu Linux

　　存储：64GB UFS+4GB LPDDR4x(默认) 128GB UFS+6GB LPDDR4x(可选) 128GB UFS+8GB LPDDR4x(可选)

　　工作温度：-30°C ~ +75°C

　　存储温度：-40°C ~ +90°C

　　模组尺寸：47.0 x 48.0 x 3.0mm

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　认证：CCC

　　特性：

　　WLAN：Wi-Fi 6E (2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

　　蓝牙：BT 5.2

　　支持双屏异显

　　通过USB进行固件更新

　　接口信息：

　　天线接口：

　　Wi-Fi&BT天线*2

　　其他接口：

　　PCIe接口：1组(PCle Gen3 2-lane)

　　I2C接口：5组

　　UART接口：3组(支持硬件流控，最高速率可达4Mbps)

　　SD卡接口：1组(支持SD 3.0，4-bit SDlO，dual-voltage)

　　SPI接口：2组

　　ADC接口：2组

　　GPIO接口：19组

　　马达驱动接口：1组

　　Flashlight接口：2组

　　LED指示接口：4组

　　PWRKEY:1.8V，内部上拉

　　USB接口：

　　双USB接口：1x USB 3.1 Gen1+1x USB 2.0

　　支持USB OTG

　　音频接口：

　　模拟输出：扬声器、听筒、耳机

　　模拟输入：3组麦克风，支持一组降噪麦克风

　　数字接口：4 x MIS，2 x I2S，支持Audio over USB Type-C

　　触摸屏接口：

　　I2C接口电容式触摸屏

　　摄像头接口：

　　5 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

　　3 × 14 bit ISP + 2 × lite ISP

　　22 + 22 + 22 MP or 64MP 30fps

　　显示接口：

　　FHD+@60fps MIPI-DSI + 4K@60fps Displayport

　　One 4-lane DSI, D-PHY 1.2 or C-PHY 1.2

　　DisplayPort v1.4 over USB Type-C

　　多媒体信息：

　　视频编解码：

　　Decode：4K@60fps H.264/H.265/VP9

　　Encode：4K@3120fps H.264/H.265

　　Concurrency：1080p60 D +1080p60 E or 4K30 D + 1080p30E

　　SNM930系列频段信息：

　　全球：

　　Wi-Fi: Wi-Fi 6E(2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

　　BT:BT 5.2

　　备注：*研发中
