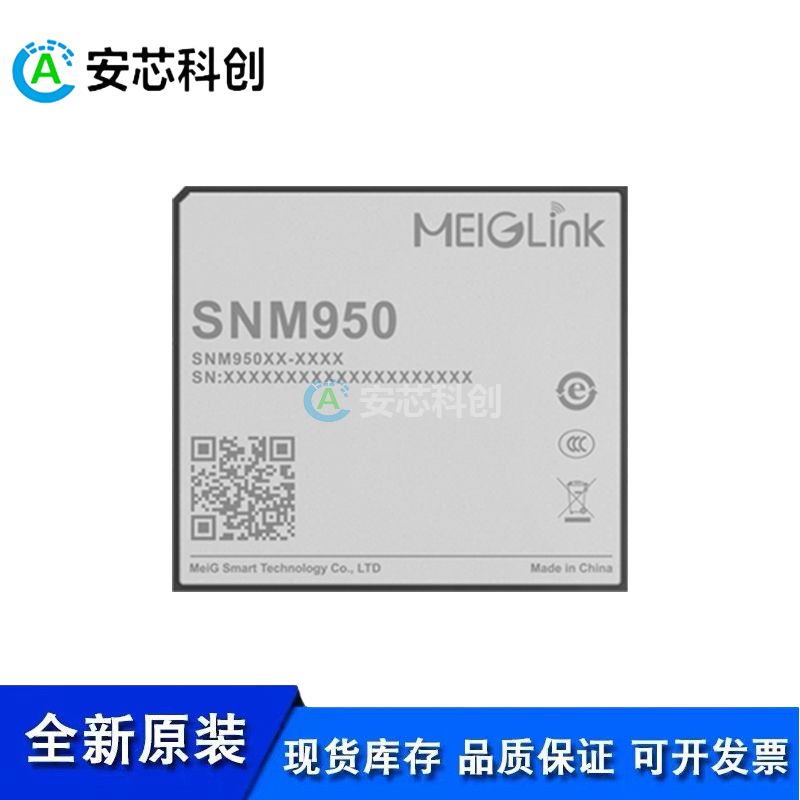

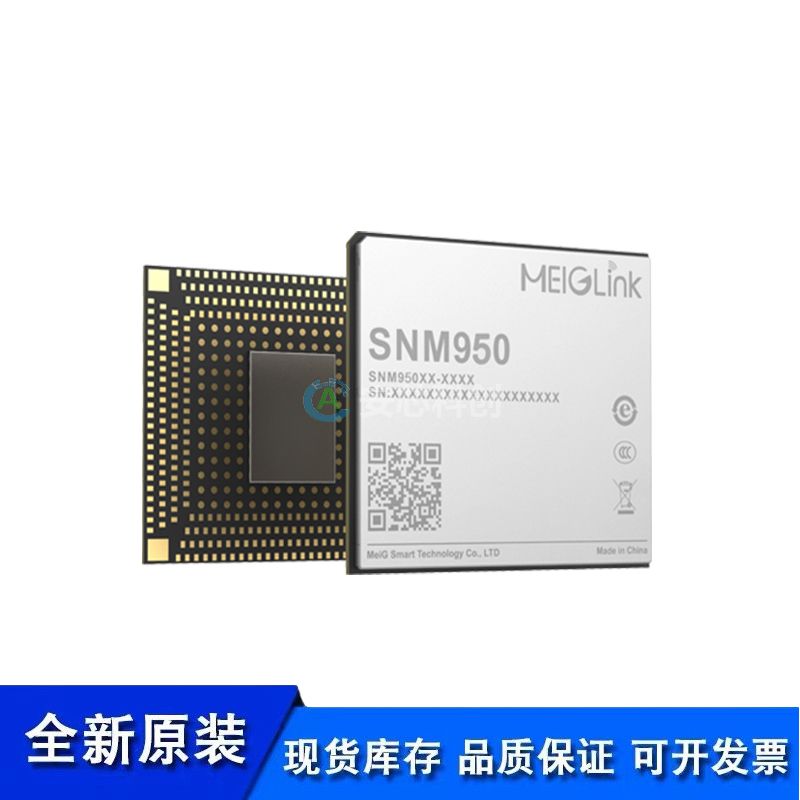

SNM950/MEIGLINK/美格智能/高算力AI模组

•
•
•
•
•

　　SNM950/MEIGLINK/美格智能/高算力AI模组

　　产品概述

　　美格智能SNM950系列模组基于高通骁龙800系列QCS8250平台开发的智能模组。该平台集成高通8核 Kryo™ 585 CPU(1x Kyro Gold Prime core at 2.85GHz + 3x Kyro Gold core at 2.4GHz + 4x Kyro Silver core at 1.8GHz)，采用7nm制程。集成高通Adreno™ DPU 995，显示分辨率最大可以支持到双4K。集成高通Adreno™ VPU 665，最高支持4K@120fps 视频编码或4K@240fps 视频解码,支持H.264/H.265。集成高通 Adreno™ GPU 650，支持 OpenGL ES 3.2，Vulkan1.1，支持OpenCL 2.0。集成高通神经网络处理单元NPU230，AI算力可达15Tops。

　　SNM950系列模组搭载Android 10操作系统，默认板载存储为256GB UFS + 12GB LPDDR5。支持Wi-Fi 6及 BT5.1。

　　SNM950系列模组集成了丰富的功能接口，包含LCM、Display Port 显示接口，触摸屏、摄像头*、PCIe接口、USB接口、I2C接口、UART接口、SPI接口等。产品可广泛应用于视频会议系统、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、直播终端等产品。

　　主要优势：

　　● 高通8核Kryo™ 585处理器，最大核主频2.85GHz

　　● 15Tops AI算力

　　● 支持双屏

　　● 2组ISP，2组4-lane CSI接口*

　　● 支持2组USB 3.1接口，其中一组支持Display-Port

　　● 支持4K@120fps视频编码或4K@240fps视频解码

　　● 支持2路PCIe接口

　　基本属性：

　　产品型号：高算力AI模组SNM950

　　封装特性：LGA封装

　　操作系统：Android 10.0

　　存储：256GB UFS + 12GB LPDDR5 (默认) 128GB UFS + 8GB LPDDR5 (可选) 128GB UFS + 12GB LPDDR5 (可选)

　　工作温度：-25°C ~ +75°C

　　存储温度：-40°C ~ +90°C

　　模组尺寸：45.0 x 40.0 x 2.7mm;LGA 双面布

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　认证：CCC*

　　特性：

　　WLAN：Wi-Fi 6 (2x2 MU MIMO,802.11 ax)

　　蓝牙：BT 5.1

　　2个4K屏幕显示

　　2路USB 3.1

　　6路摄像头接口*

　　4K/8K视频编解码能力

　　天线接口：

　　Wi-Fi&BT天线*2

　　其他接口：

　　PCIe接口：2组

　　I2C接口：5组

　　UART接口：5组(2 组支持硬件流控，最高速率可达 4Mbps)

　　SD卡接口：1组(支持 SD 3.0, 4-bit SDIO,dual-voltage)

　　SPI接口：3组

　　ADC接口：2组

　　PWM接口：2组

　　GPIO接口：>=30组

　　PWRKEY：1.8V，内部上拉

　　USB接口：

　　双USB接口2 x USB 3.1

　　支持USB OTG，其中1组USB支持Display Port v1.4

　　音频接口：

　　数字接口：3组 IIS/TDM/PCM接口，支持Audio over USB Type-C

　　触摸屏接口：

　　I2C接口电容式触摸屏

　　摄像头接口：

　　6组 4-lane MIPI-CSI*

　　Qualcomm Spectra™ 480 ISP ;25+25 or 64MP@30fps

　　接口信息：

　　显示接口：

　　2组4-lane MIPI-DSI DSI0 或 DSI1：最大支持 1920 x 1200@60Hz DSI0+DSI1: 最大支持 5040 x 2160@60Hz

　　1组DisplayPort v1.4 over USB Type-C 最大支持 2x 4k@60Hz 或 FHD@120Hz

　　多媒体信息：

　　视频编解码：

　　Decode：4K@240fps or 8K@60fps H.264/H.265/VP9/VP8/MPEG-2

　　Encode：4K@120fps or 8K@30fps H.264/H.265/VP8

　　Concurrency：4K60 Decode + 4K30 Encode

　　SNM950系列频段信息：

　　全球：

　　Wi-Fi: 802.11ax，2×2 MIMO

　　BT:BT5.1

　　备注：*研发中
