　　产品概述

　　美格智能SNM970系列模组是基于高通骁龙800系列旗舰OCS8550(8 Gen 2)平台开发的智能模组，采用4nm制程，集成8核Kryo™ CPU(1x Kryo Prime 3.36 GHz+ 3 x Kryo Performance 2.8 GHz+4 x Kryo Eficiency 2.0 GHz)，内置Adreno 740 GPU、Adreno DPU 1295 以及 Spectra 680 ISP，支持高达144Hz刷新率显示屏或 4K@60Hz的显示器，支持高达8K@60fps的视频解码，模组还集成了升级的高通神经网络处理单元Qualcomm Hexagon Tensor Processor，新增INT4精度AI计算的支持，综合AI算力高达48 Tops。

　　SNM970系列模组搭载 Android 13/Linux 操作系统,默认板载存储为256GB UFS+16GB LPDDR5x，支持Wi-Fi 7及BT 5.3。

　　SNM970系列模组集成了丰富的功能接口，包含 LCM、Display Port 显示接口、触摸屏、摄像头、PCle接口、USB接口、I2C接口、UART接口、SPI接口等。产品可广泛应用于视频会议系统、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、直播终端等产品。

　　主要优势：

　　● 高通8核Kryo™处理器，最大核主频3.36GHz

　　● 高达48 Tops AI算力

　　● 支持双屏/三屏显示

　　● 3组ISP，8组4-lane MIPI-CSI接口

　　● 支持1组 USB 3.1 Gen2

　　● 支持8K@30fps视频编码或8K@60fps视频解码

　　● 支持PCIe接口

　　● 生命周期可至2030年

　　基本属性：

　　产品型号：高算力AI模组SNM970

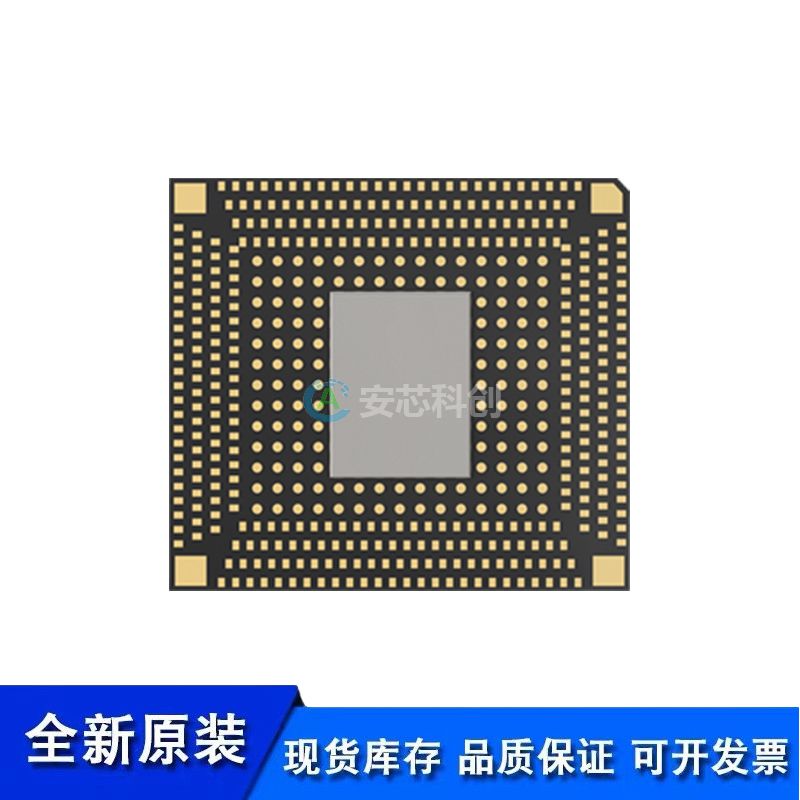

　　封装特性：LGA封装

　　操作系统：Android 13.0

　　存储：256GB UFS+16GB LPDDR5x(默认) 128GB UFS+16GB LPDDR5x(可选) 128GB UFS+8GB LPDDR5(可选)

　　工作温度：-30°C ~ +75°C

　　存储温度：-40°C ~ +90°C

　　模组尺寸：45.0 x 40.0 x 2.7mm

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　认证：CCC*

　　特性：

　　WLAN：Wi-Fi 7 (2x2 MU MIMO,)

　　蓝牙：BT 5.3

　　3个4K屏幕显示

　　USB 3.1

　　8路摄像头接口

　　8K视频编解码能力

　　UFS4.0、LPDDR5x技术

　　带PMI

　　接口信息：

　　天线接口：

　　Wi-Fi&BT天线*2

　　其他接口：

　　PCIe接口：1组(2-lane Gen3)

　　I2C接口：3组I2C_HUBO+2 组SSC_QUP+1组通用QUP+4

　　UART接口：3组(3组支持硬件流控，最高速率可达4Mbps)

　　SD卡接口：1组(支持SD 3.0，4-bit SDlO，dual-voltage)

　　SPI接口：5组(1组Sensor专用)

　　ADC接口：2组

　　PWM接口：2组

　　GPIO接口：≥35组

　　USB接口：

　　1x USB 3.1 Gen2

　　支持USB OTG，支持 DisplayPort v1.4

　　音频接口：

　　数字接口：5 x IIS/TDM/PCM接口，支持Audio over USB Type-C

　　触摸屏接口：

　　I2C接口电容式触摸屏

　　摄像头接口：

　　8组4-lane MIPI-DSI

　　Qualcomm Spectra™ 680 ISP;

　　(36M+36M+36M)@30fps-triple camera

　　(64M+36M)@30 fps-dual camera

　　108M@30fps-single cameras

　　显示接口：

　　2组 4-lane MIPI-DSI 最大支持3480x2160@120Hz 或 3360x1600@144Hz

　　1组 DisplayPort v1.4 with MST 最大支持1x8K@30Hz 或 2x4K@60Hz

　　VDC-M(DSC 模式) 内部panel和DSC v1.2

　　多媒体信息：

　　视频编解码：

　　Decode：4K@240fps or 8K@60fps H.264/H.265/VP9

　　Encode：4K@120fps or 8K@30fps H.264/H.265

　　Concurrency：4K60 Decode + 4K60 Encode

　　SNM970系列频段信息：

　　全球：

　　Wi-Fi: Wi-Fi 7，2×2 MIMO

　　BT:BT 5.3

　　备注：*研发中
