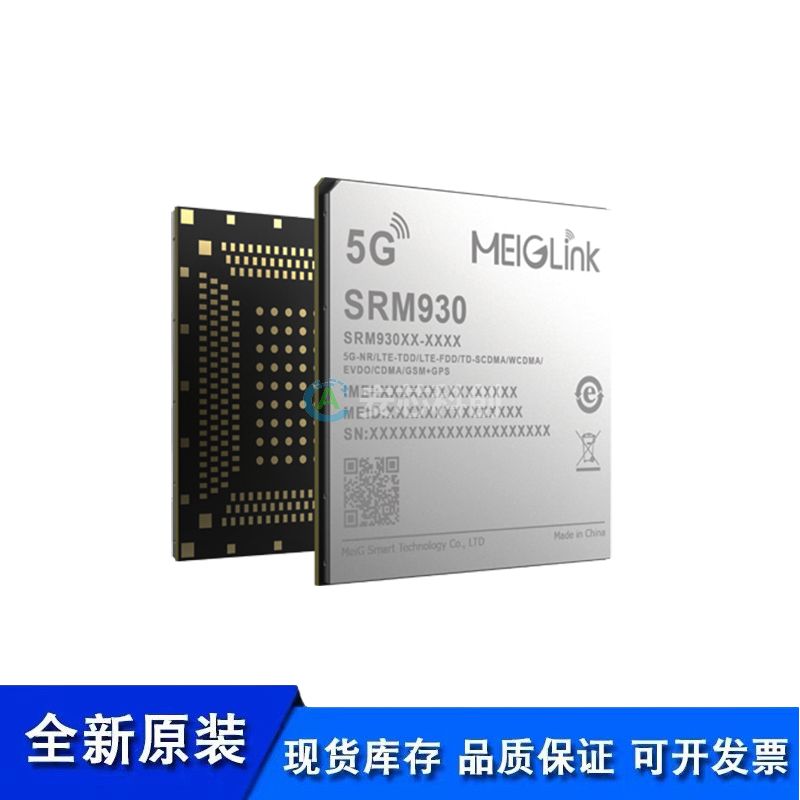

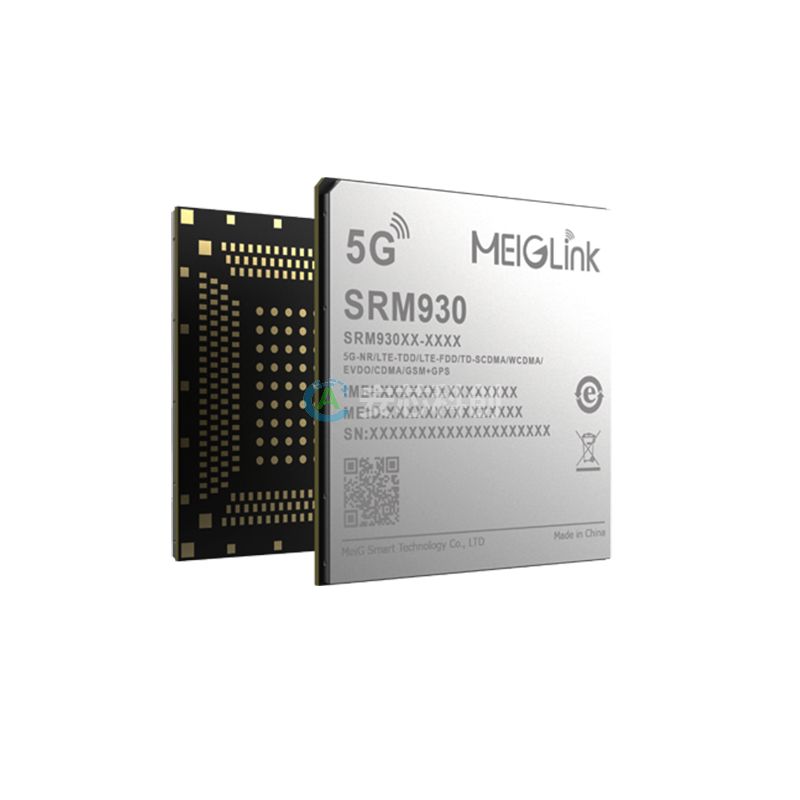

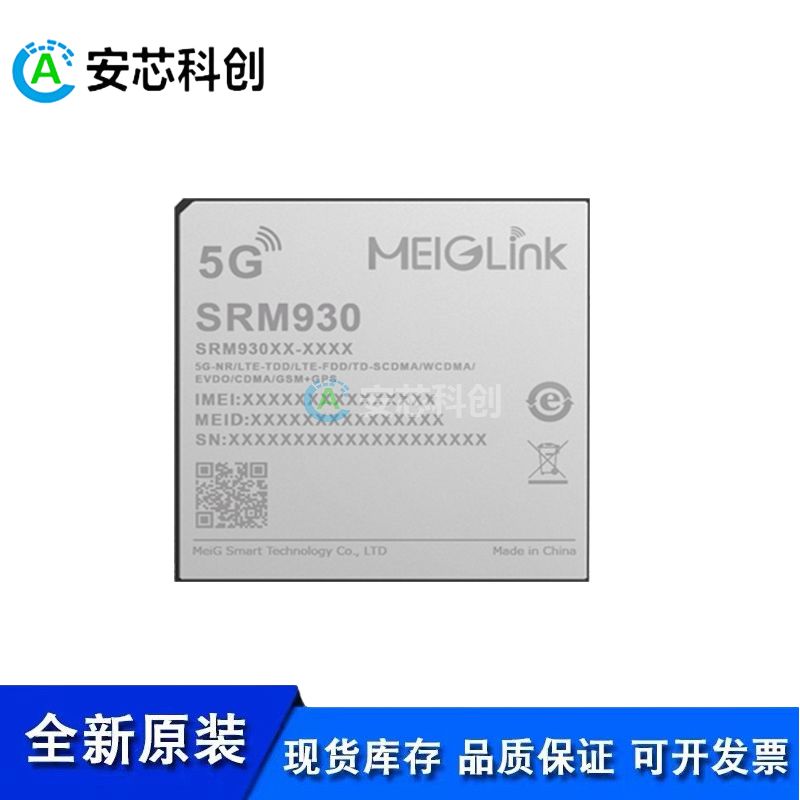

　　产品概述

　　SRM930系列模组基于高通5G SoC QCM6490平台开发。模组采用高通Kryo™ 6xx CPU(1* A78 2.7GHz +3*A78 2.4GHz+ 4* A55 1.9GHz)，6nm FinFET 制程，64bit ARM V8 内核。内置Adreno™ GPU 635，支持OpenGL ES 3.2，Vulkan1.x，支持OpenCL 2.0。模组内置AI 处理器Dual HVX 和4K HMX，AI 算力超过10 Tops。内置Adreno™ VPU 633，最高支持4K30 视频编码或4K60 视频解码，支持H.264/H.265。模组搭载Android 11操作系统，内置存储为64GB+4GB(或128GB+6GB)，支持5G NR sub-6Ghz，支持DL 4x4 MIMO, UL 1x1 MIMO，支持NSA 和SA，集成L1+L5 GPS，集成WIFI 及BT 功能。

　　SRM930系列模组集成了丰富的功能接口，包含LCM、触摸屏、摄像头、麦克风、扬声器、UART接口、USB接口、I2C接口、SPI接口，PCIe接口等等;可提供语音、短信、通讯簿，可广泛应用于5G网络下的视频记录仪、智慧驾舱，智能POS收银机、物流终端、VR Camera、智能机器人、视频监控、安防监控、智能信息采集设备、智能手持终端、无人机等产品。

　　主要优势：

　　● 支持5G NR sub-6Ghz，支持DL 4 × 4 MIMO SA/NSA mode and UL 1 × 1 MIMO SA mode

　　● 支持WIFI 6E，2x2 MU MIMO

　　● 高AI 算力

　　● 支持双屏异显(FHD+@60fps DSI + 4K@60fps DP)

　　● 5 路摄像头接口，3 路Bayer + 2 路RDI

　　● 集成L1+L5 GNSS 双频定位，满足不同环境下快速、精准定位的需求

　　● 视频支持4K@30fps 录制或4K@60fps 播放

　　● 接口丰富：USB / PCIe / SPI / UART / ...

　　基本属性：

　　产品型号：5G智能模组SRM930

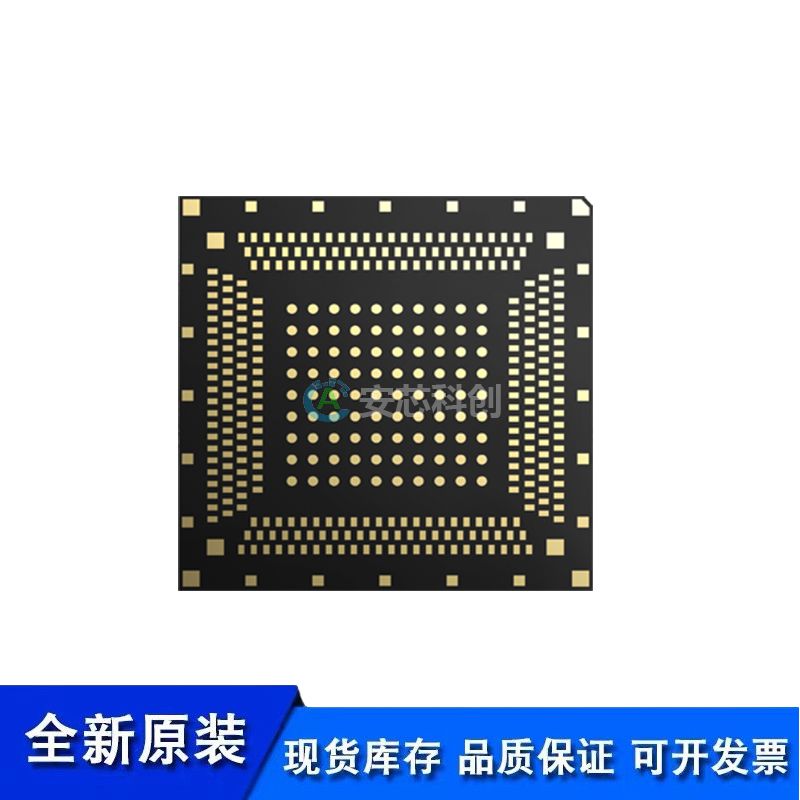

　　封装特性：LGA封装

　　操作系统：Android 11.0

　　存储：64GB UFS+4GB LPDDR4x (默认)

　　128GB UFS+6GB LPDDR4x (可选)

　　128GB UFS+8GB LPDDR4x (可选)

　　工作温度：-30°C~+75°C

　　储存温度：-40°C ~ +75°C

　　工作电压：3.5V~4.35V(典型值：3.8V)

　　尺寸(mm)：47.0×48.0×3.0mm

　　重量：约13.0g

　　认证：CCC*

　　特性：

　　WLAN：Wi-Fi 6E(2.4G/5G, 2x2 MU MIMO, 802.11 a/b/g/n/ac/ax)

　　蓝牙：BT5.2

　　GNSS：GPS/GLONASS/BeiDou, L1+L5 GPS

　　Modem：• 3GPP Rel.15 5G NR

　　• sub-6 GHz 5G NR

　　• 256 QAM uplink/downlink in sub-6 GHz

　　• Rel.15 LTE multi-mode modem

　　支持双屏异显

　　支持双卡双待

　　通过 USB 进行固件更新

　　通用接口：

　　PCIe 接口：1 组(PCIe Gen 3 2-lane)

　　I2C 接口：5 组

　　(U)SIM 接口：2 组(1.8V/2.95V)

　　UART 接口：3 组(支持硬件流控，最高速率可达(4Mbps)

　　SD 卡接口：1 组(支持 SD 3.0, 4-bit SDIO,dual-voltage)

　　SPI 接口：2 组

　　ADC 接口：2 组

　　GPIO 接口：19 组

　　马达驱动接口：1 组

　　Flashlight 接口：2 路

　　LED 指示接口：4 组

　　PWRKEY ：1.8V，内部上拉

　　天线接口：主天线*4、GNSS 天线*1、Wi-Fi&BT 天线

　　USB 接口：

　　双 USB 接口：1 x USB 3.1 Gen1 + 1 x USB 2.0 支持 USB OTG

　　音频接口：

　　模拟输出：扬声器、听筒、耳机

　　模拟输入：3 组麦克风，支持 1 组降噪麦克风

　　数字接口：4 x MIS 接口，2 x I2S 接口，支持 Audio over USB Type-C

　　触摸屏接口：

　　I2C 接口电容式触摸屏

　　摄像头接口：

　　5 x 4-lane CSI D-PHY 1.2 or C-PHY 1.2

　　3 × 14 bit ISP + 2 × lite ISP, 22 + 22 + 22 MP or 64MP 30fps

　　接口信息：

　　显示接口：

　　FHD+@60fps MIPI-DSI + 4K@60fps Displayport

　　One 4-lane DSI, D-PHY 1.2 or C-PHY 1.2

　　DisplayPort v1.4w over USB Type-C

　　多媒体信息：

　　视频编解码：

　　Decode : 4K@60fps H.264/H.265/VP9

　　Encode : 4K@30fps H.264/H.265

　　Concurrency : 1080p60 D +1080p60 E or 4K30 D + 1080p30E

　　SRM930系列频段信息：

　　SRM930-C:

　　5G-NR: N1/N28/N41/N78/N79

　　LTE-FDD:B1/B3/B5/B8

　　LTE-TDD: B34/B38/B39/B40/B41

　　SRM930-E:

　　5G-NR: N1/N3/N20/N28/N78

　　LTE-FDD:B1/B3/B5/B7/B8/B20

　　LTE-TDD: B38/B40/B41

　　SRM930-J:

　　5G-NR: N1/N3/N77/N78/N79

　　LTE-FDD:B1/B3/B8/B9/B19/B26/B28

　　LTE-TDD: B41

　　SNM930:

　　仅支持 Wi-Fi & BT

　　其他版本：

　　TBD

　　备注：*研发中
